Назначение и область применения

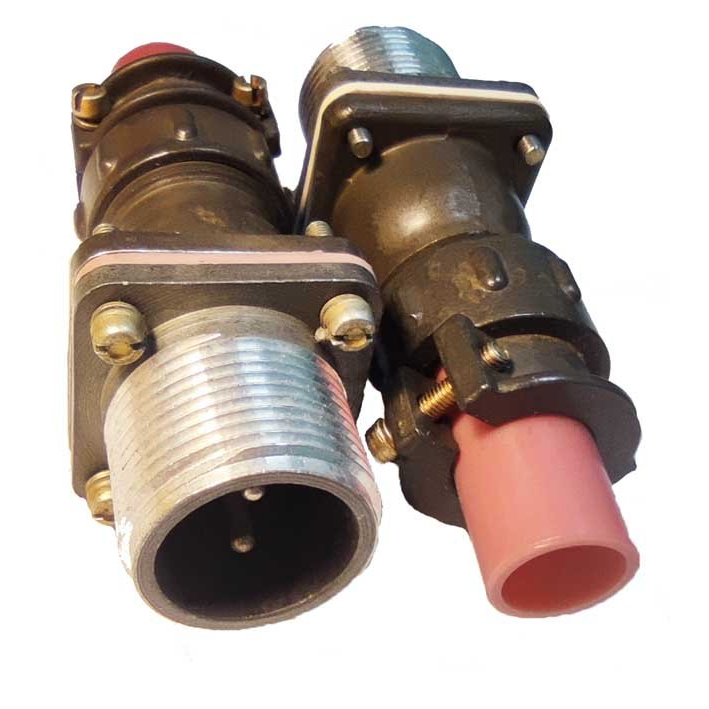

Разъём 2РТТ20БПН4Ш38В производства завода «Элекон» в исполнении «5» представляет собой цилиндрический низкочастотный соединитель вилочного типа серии 2РТТ. Он предназначен для надёжного электрического соединения в цепях переменного и постоянного тока и применяется в промышленном и специальном оборудовании, где к соединителям предъявляются повышенные требования по стойкости к механическим нагрузкам и климатическим воздействиям.

Благодаря конструктивному исполнению разъём востребован в тех областях, где важны устойчивость к вибрации, ударам, широкому диапазону температур и повышенной влажности: в приборах и пультах управления, в силовых и сигнальных цепях, в составе кабельных сборок промышленного назначения.

Конструктивные особенности

Изделие относится к блочным вилкам с прямым патрубком для неэкранированного кабеля и резьбовым соединением. Условный размер корпуса — 20, что соответствует диаметру монтажной части. Контактный набор 4Ш38 включает четыре контакта штыревого типа.

• Тип: блочная вилка с прямым патрубком, резьбовое соединение.
• Корпус: алюминиевый сплав с оксидированием.
• Изолятор: карболит.
• Покрытие контактов: серебро.
• Вид приёмки: «5».
• Год выпуска: 2000.

Электрические параметры

Максимальное рабочее напряжение составляет до 700–850 В. Рабочий ток определяется диаметром контактов. Сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — от 0,75 до 2,5 мОм в зависимости от диаметра. Ресурс соединения — до 500 циклов, наработка при температуре +80 °C — не менее 1000 часов.

Климатическое исполнение и стойкость к воздействиям

Исполнение В — всеклиматическое. Диапазон рабочих температур — от минус 60 до плюс 100 °C, влажность — до 98 % при +25 °C. Разъём выдерживает линейное ускорение до 2000 м/с², вибрацию в диапазоне 1–5000 Гц с амплитудой 300 м/с², звуковое давление до 170 дБ. Ударная прочность: 10000 м/с² одиночный удар, 1500 м/с² многократный.

Применение и совместимость

Разъём применяется для коммутации электрических цепей в составе промышленного и специального оборудования. Резьбовое соединение обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам, что делает его пригодным для работы в подвижных и нагруженных узлах.

1. Силовые и сигнальные цепи переменного и постоянного тока.
2. Промышленные приборы, пульты и блоки управления.
3. Кабельные сборки, работающие в условиях вибрации и перепадов температур.

Комплектация и приёмка

Поставка осуществляется в заводской упаковке. Вид приёмки «5» подтверждает соответствие изделия установленным требованиям. Изготовитель — АО «Завод Элекон»; продукция соответствует сертификатам ЕАЭС и поставляется по техническим условиям, включая ТУ ГЭ0.364.120 ТУ или аналогичные.
