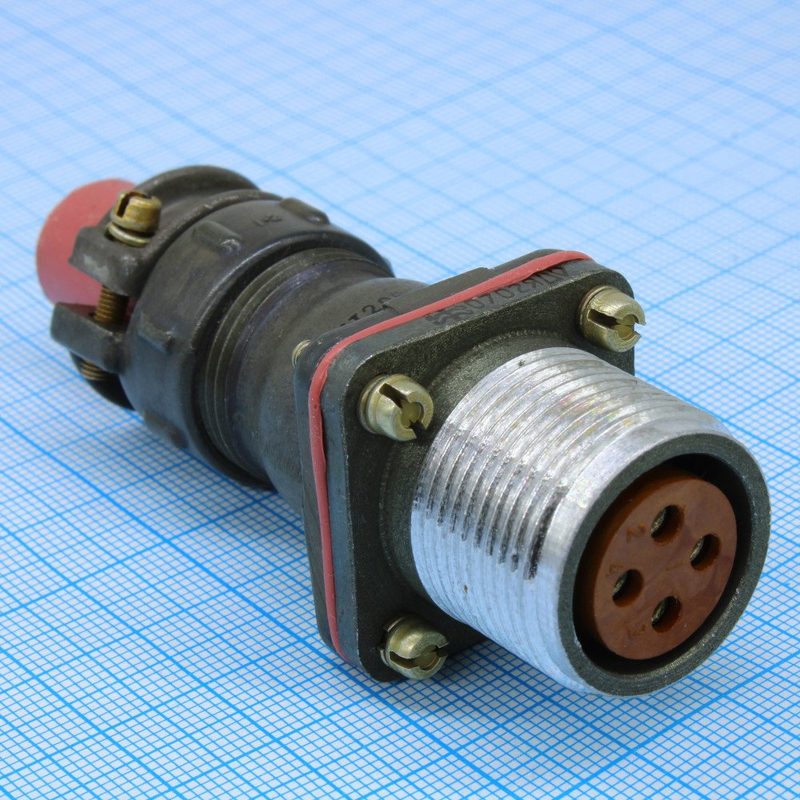

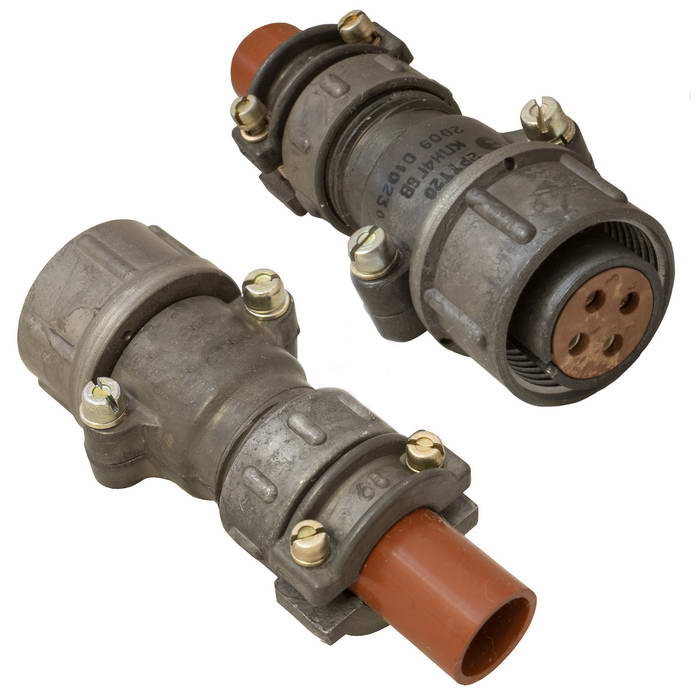

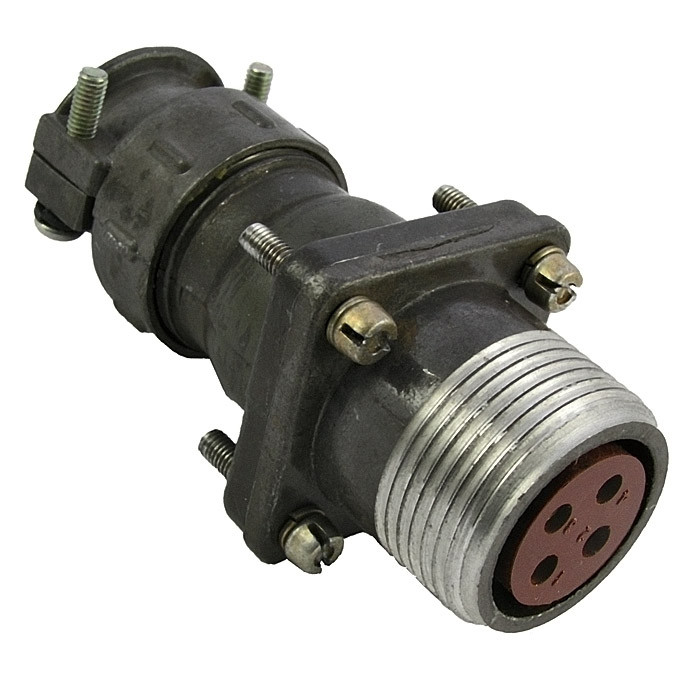

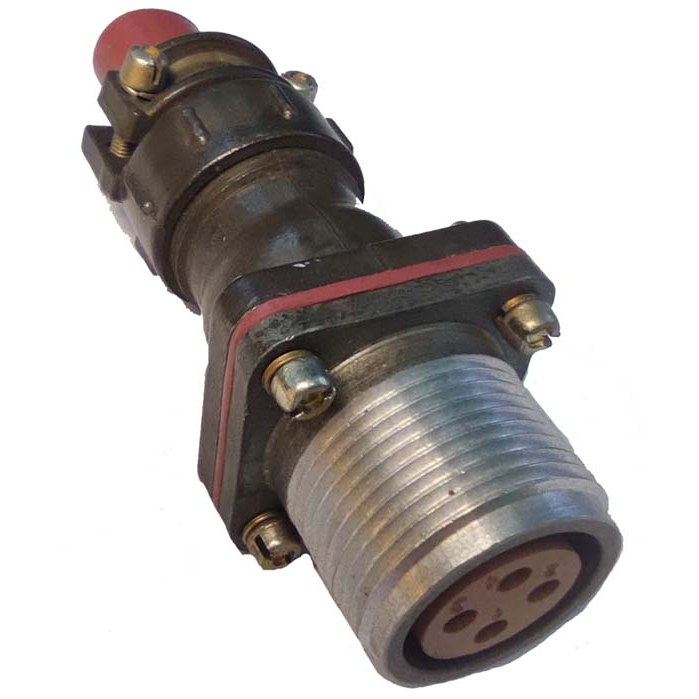

Соединитель 2РТТ20БПН4Г6В производства НПО «Каскад» (ОТК) — это приборная розетка из серии цилиндрических пылевлагозащищённых разъёмов 2РТТ, предназначенная для объёмного монтажа в электрических цепях постоянного и переменного тока. Ниже основные технические и конструктивные особенности.

Соединители 2РТТ применяются в радиоэлектронной и радиотехнической аппаратуре общего назначения, в том числе во всеклиматическом исполнении, для соединения кабелей и печатных плат в условиях повышенной вибрации и механических нагрузок. Они используются в цепях частотой до 3 МГц при напряжении до около 700–850 В (амплитудное значение).

• 2РТТ — серия пылевлагозащищённых цилиндрических соединителей.

• 20 — условный размер корпуса (диаметр).

• Б — приборный (блочный) корпус.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 4 — количество контактов (4 штуки).

• Г6 — тип контакта (гнездо, диаметр контакта 2,5 мм).

• В — климатическое всеклиматическое исполнение.

• Максимальное рабочее напряжение постоянного тока до примерно 700 В, амплитудное значение переменного тока — до около 850 В.

• Сопротивление контакта не более 1 мОм для контактов Ø 2,5 мм.

• Рабочий ток на один контакт до 25 А, суммарный ток на всю розетку до 100 А (в зависимости от условий теплорассеивания и нагрузки).

• Присоединение проводов выполняется пайкой ; контакты имеют серебряное покрытие.

• Сочленение разъёма — резьбовое, поляризация корпусов — одношпоночная, что исключает самопроизвольное разъединение и обеспечивает быструю идентификацию пары вилка–розетка.

• Минимальная наработка — 1000 часов, число сочленений–расчленений не менее 500 циклов.

• Диапазон рабочих температур окружающей среды примерно от −60 до +100 °С, с возможностью кратковременных смен температур до +180 °С.

• Стойкость к вибрации синусоидальной (диапазон частот 1–5000–10000 Гц, ускорение до 100–300 м/с²) и к ударным нагрузкам: до 1500 м/с² многократных ударов и до 10000 м/с² одиночных ударов.
