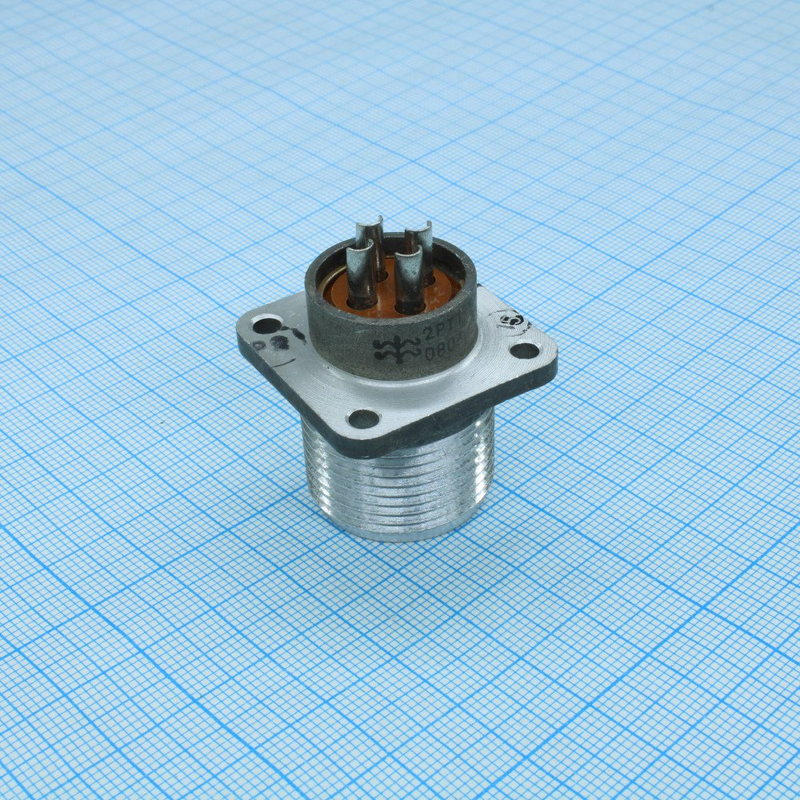

Назначение соединителя 2РТТ20БПН4Г6В

Соединитель 2РТТ20БПН4Г6В производства предприятия «Элекон» представляет собой низкочастотный цилиндрический разъём всеклиматического исполнения с пылебрызгозащищённой конструкцией. Изделие относится к серии 2РТТ, разработанной по техническим условиям ТУ ГЕ0.364.120, и предназначено для монтажа в приборные и промышленные блоки.

Основное назначение разъёма — коммутация электрических цепей постоянного и переменного тока с частотой до 3 МГц при относительно высоких значениях тока и напряжения. Изделие применяется в стационарной и бортовой радиоэлектронной аппаратуре, включая блоки, где требуется внутренний объёмный монтаж соединителя.

Технические характеристики

Электрические параметры

• Количество контактов: 4 штуки диаметром 2,5 миллиметра.
• Максимальный ток на один контакт: не более 25 ампер.
• Суммарный допустимый ток: до 100 ампер.
• Максимальное амплитудное напряжение цепи: до 850 вольт (по отдельным источникам указывается диапазон от 700 до 850 вольт).
• Сопротивление контакта: не более 1 миллиома.
• Сопротивление изоляции в нормальных условиях: не менее 5000 мегаом.

Конструктивные и климатические особенности

Материал контактов — серебро, что обеспечивает стабильное переходное сопротивление и надёжную работу при длительной эксплуатации. Сочленение частей разъёма резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную ориентацию при подключении и повышает надёжность соединения.

Исполнение разъёма негерметичное, всеклиматическое. Изделие рассчитано на эксплуатацию в диапазоне температур примерно от минус 60 до плюс 100 градусов Цельсия. Тип корпуса — розетка приборная или блочная, корпус, как правило, изготавливается из алюминиевых сплавов с оксидным покрытием. Монтаж выполняется внутренним объёмным способом.

Область применения и особенности серии

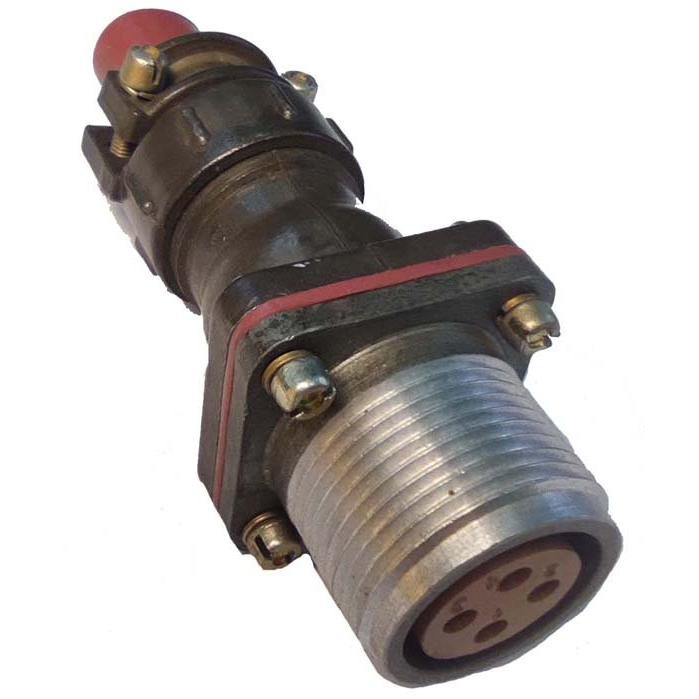

Соединители серии 2РТТ выпускаются в различных вариантах исполнения: вилка и розетка, пылебрызгозащищённые, блочные, приборные и другие. Модель 2РТТ20БПН4Г6В относится к варианту с четырёхконтактной блочной розеткой пылебрызгозащищённого типа.

Такая конструкция предназначена для работы в жёстких климатических условиях совместно с экранированными и неэкранированными кабелями. Разъём востребован в составе бортовой аппаратуры, промышленных систем управления и других устройств, где требуется надёжная коммутация силовых и сигнальных цепей при повышенных токах и напряжениях.

Благодаря пылебрызгозащищённому исполнению и расширенному температурному диапазону соединитель пригоден для эксплуатации как в закрытых помещениях, так и на открытых площадках в составе стационарного оборудования.
