Назначение

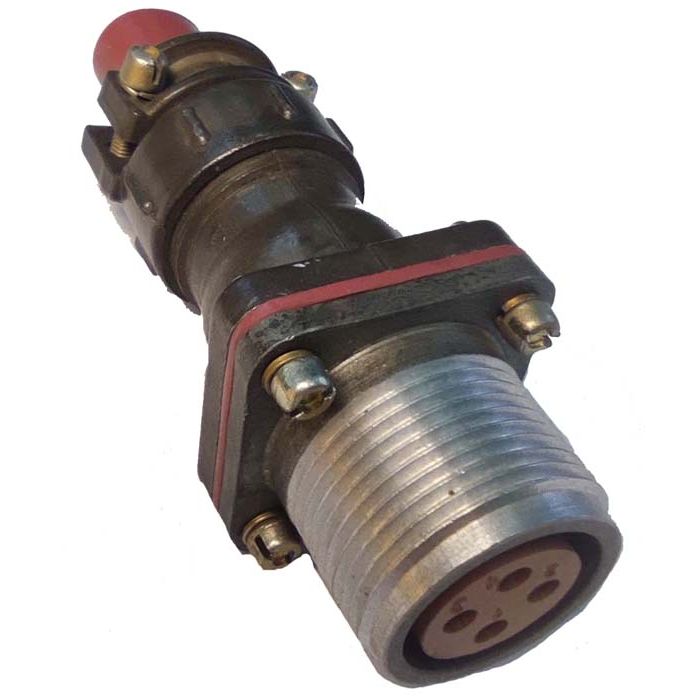

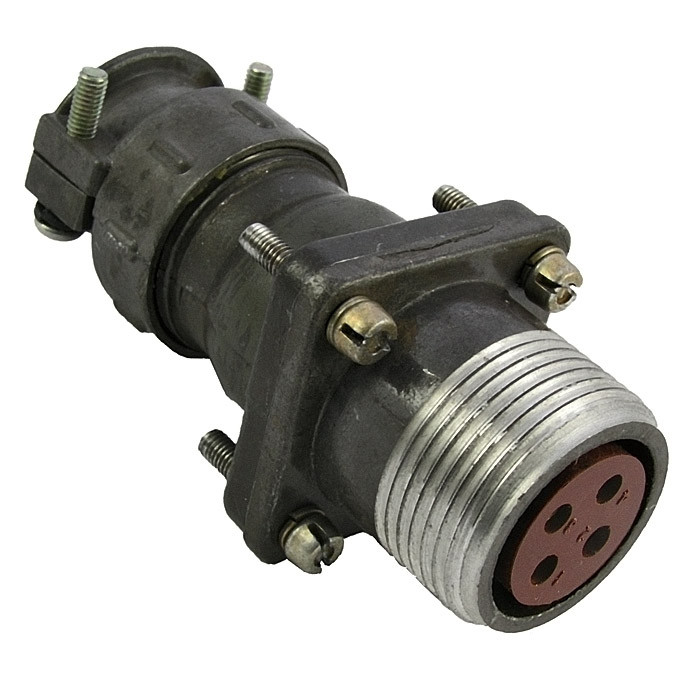

2РТТ20БПН4Г6В — это приборная блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Розетка применяется там, где требуется компактное, надёжное и долговечное электрическое соединение, устойчивое к вибрации и воздействию агрессивной среды. Она входит в комплект разъёмов 2РТТ20, где сочетается с вилками — приборными или кабельными, — образуя законченный соединительный узел.

Подтверждённые особенности

Электрические параметры

• Число контактов — 4.
• Диаметр контактов — 2,5 мм.
• Покрытие контактов — серебряное.
• Сопротивление контакта — не более 1 мОм.
• Максимальная токовая нагрузка на контакт — 25 А, общая — до 100 А.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Рабочее амплитудное напряжение — до 850 В.
• Рабочая частота — до 3 МГц.

Конструктивные и климатические особенности

• Тип исполнения — негерметичный, всеклиматический.
• Фиксация — резьбовая.
• Защита — пылебрызгозащищённое изделие.
• Монтаж — прямой патрубок и гайка, метод пайки.
• Климатическое исполнение — В (теплостойкое, тропикоустойчивое).
• Объёмный монтаж.

Расшифровка обозначения

Маркировка 2РТТ20БПН4Г6В читается последовательно:

1. 2РТ — серия соединителя.
2. ТТ — теплостойкий тропический.
3. 20 — диаметр 20 мм.
4. БПН — блочный приборный прямой неэкранированный.
5. 4Г — 4 контакта диаметром 2,5 мм.
6. 6В — серебряное покрытие, климатическое исполнение В.

Применение

Розетка 2РТТ20БПН4Г6В востребована в промышленных и технических системах, где необходимо передавать значительный ток при компактных габаритах соединения. Благодаря всеклиматическому исполнению и стойкости к вибрации изделие подходит для оборудования, работающего в сложных условиях эксплуатации, в том числе в тропическом климате.

Объёмный монтаж позволяет встраивать розетку в блоки и приборы с ограниченным внутренним пространством. Совместимость с приборными и кабельными вилками серии 2РТТ20 даёт возможность собирать как стационарные, так и разъёмные соединения в составе единой системы.

Комплектация и совместимость

Розетка поставляется как самостоятельное изделие и одновременно является элементом комплекта разъёмов 2РТТ20. Для образования полного соединителя она сопрягается с вилками соответствующего типоразмера — приборными или кабельными. Артикул изделия — 5221, категория — 2РТТ20.
