Назначение

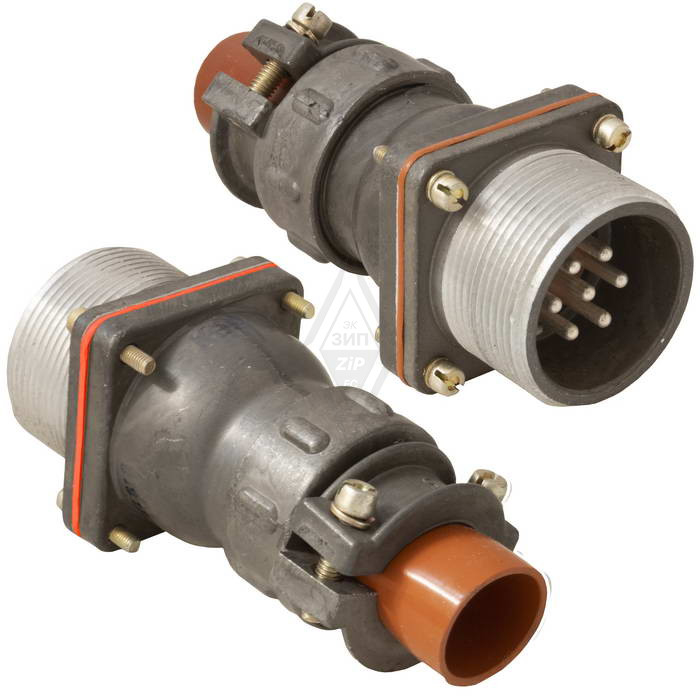

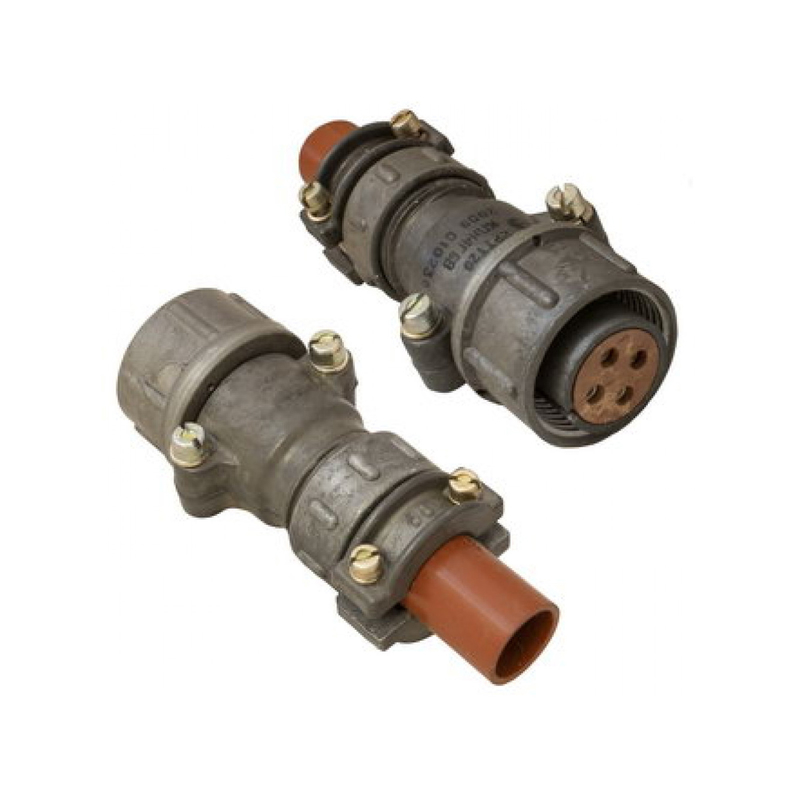

2РТТ20БПН4Г39В — блочная розетка серии 2РТТ с условным размером корпуса 20, предназначенная для внутреннего объемного монтажа. Изделие рассчитано на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Розетка применяется там, где требуется надежное разъемное соединение с резьбовой фиксацией сочлененного положения.

Указание «замена ШР20ПК4НГ4 розетки блочные» означает, что данная розетка используется как взаимозаменяемый вариант для соответствующей розетки серии ШР в аналогичном узле. Соединители 2РТТ по техническим условиям заявлены как взаимосочленяемые с соединителями ШР и 2РТ-А, что делает такую замену практичной и удобной при ремонте и сборке аппаратуры.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме и содержит полную информацию о конструкции и исполнении:

• 2РТТ — серия низкочастотных цилиндрических соединителей.
• 20 — условный размер корпуса.
• Б — блочное исполнение.
• П — прямой патрубок.
• Н — гайка под неэкранированный кабель.
• 4 — количество контактов.
• Г — тип исполнения: розетка.
• 39 — сочетание контактов; в этом исполнении используются 4 контакта диаметром 1,5 мм.
• В — всеклиматическое исполнение.

Подтвержденные особенности

Данный соединитель относится к низкочастотным цилиндрическим разъемам с резьбовой фиксацией сочлененного положения. Контакты выполнены серебряными, корпус металлический, изолятор карболитовый. Рабочий температурный диапазон для указанного исполнения составляет от минус 60 до плюс 100 градусов Цельсия.

Ключевые особенности изделия:

• Блочное исполнение, ориентированное на внутренний объемный монтаж.
• Резьбовое сочленение, обеспечивающее надежную фиксацию соединения.
• Четырехконтактная схема с контактами диаметром 1,5 мм.
• Всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне температур.
• Совместимость с соединителями серии ШР и 2РТ-А по сочленению.
• Работа в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Применение

Такой разъем используют в промышленной аппаратуре, приборах и узлах, где необходим надежный разъемный контакт, резьбовое сочленение и работа во всеклиматическом исполнении. Его выбирают в случаях, когда важны компактность, четырехконтактная схема подключения и совместимость с уже существующими соединителями серии ШР.

Розетка подходит для внутреннего объемного монтажа, то есть для установки внутри корпусов приборов и блоков, где требуется аккуратная и устойчивая к внешним воздействиям коммутация. Благодаря всеклиматическому исполнению изделие может применяться в оборудовании, работающем в разных климатических условиях, включая пониженные и повышенные температуры в пределах заявленного диапазона.

При подборе и замене соединителей серии ШР на 2РТТ20БПН4Г39В важно учитывать совместимость по сочленению, количество и диаметр контактов, а также условия эксплуатации, соответствующие всеклиматическому исполнению. Это делает розетку практичным решением для ремонта, модернизации и комплектации промышленной и приборной техники.
