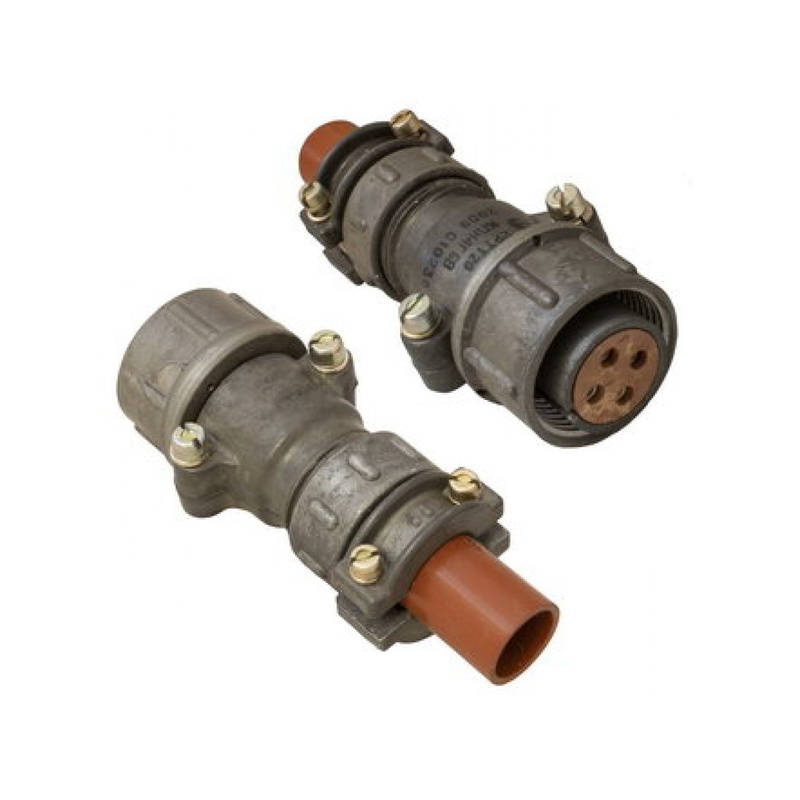

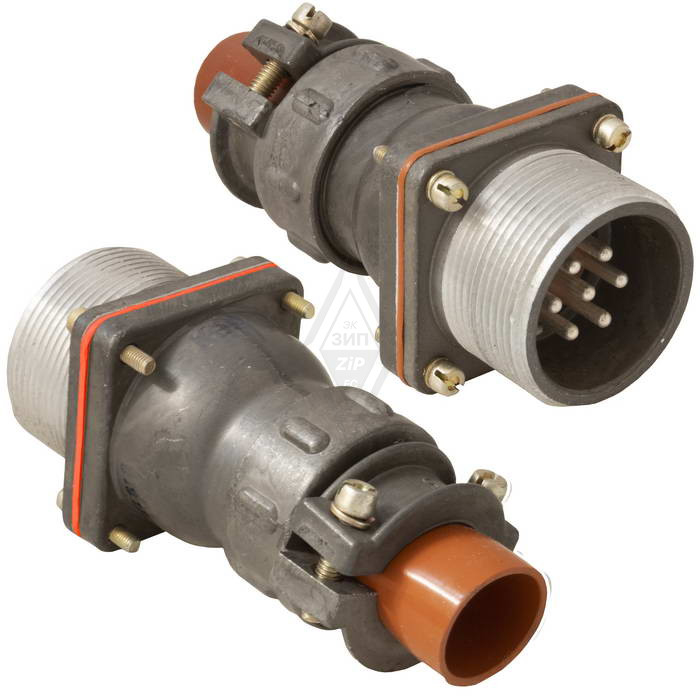

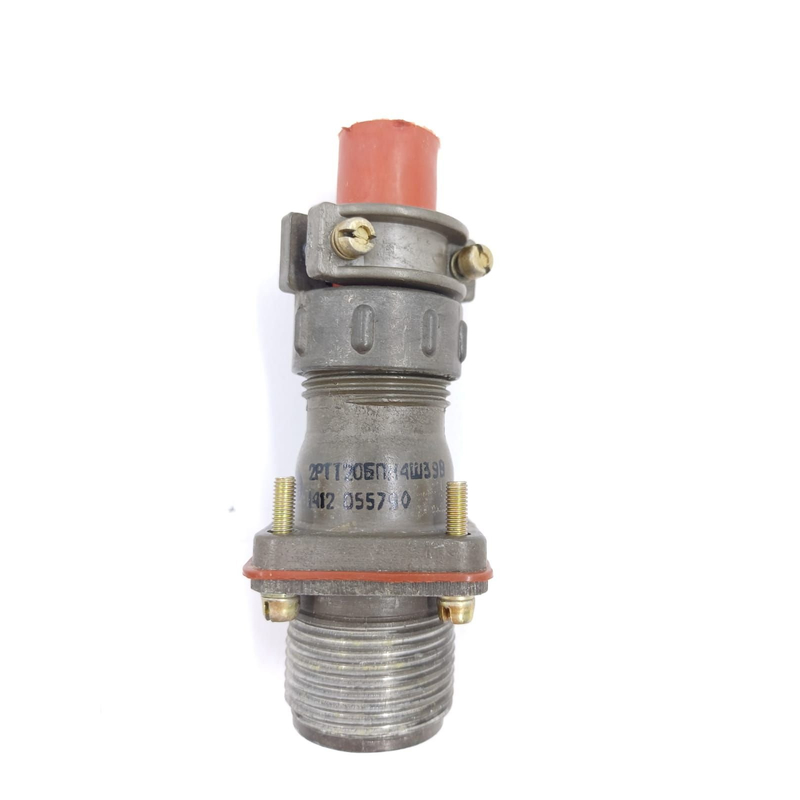

2РТТ20БПН4Г39В — это низкочастотный цилиндрический соединитель розеточного типа, предназначенный для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Основное назначение

Он работает в цепях постоянного и переменного токов с частотой до 3 МГц и максимальным напряжением 850 В (амплитудное значение). Используется в приборах с блочным корпусом, прямым патрубком для неэкранированного кабеля и покрытием контактов серебром.

Технические характеристики

Соединитель имеет 4 контакта, условный размер корпуса 20, резьбовое сочленение и одношпоночную поляризацию. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 10000 м/с²), температуру от -60 до +100 °C, влажность до 98% при +40 °C и пониженное давление до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

Расшифровка обозначения

• 2РТТ — тип соединителя (негерметичный, теплостойкий).

• 20 — размер корпуса.

• Б — блочный корпус.

• ПН — прямой патрубок для неэкранированного кабеля.

• 4 — количество контактов.

• Г — покрытие серебром.

• 39 — конструктивные особенности.

• В — всеклиматическое исполнение.

Замена и совместимость

Является заменой розетки ШР20ПК4НГ4 (или близким аналогам вроде ШР20П4ЭГ4), взаимосочленяем с соединителями серий 2РТ и ШР по соответствующим ТУ. Поставляется в пылебрызгозащищенном варианте с резиновыми кожухами.
