Назначение и область применения

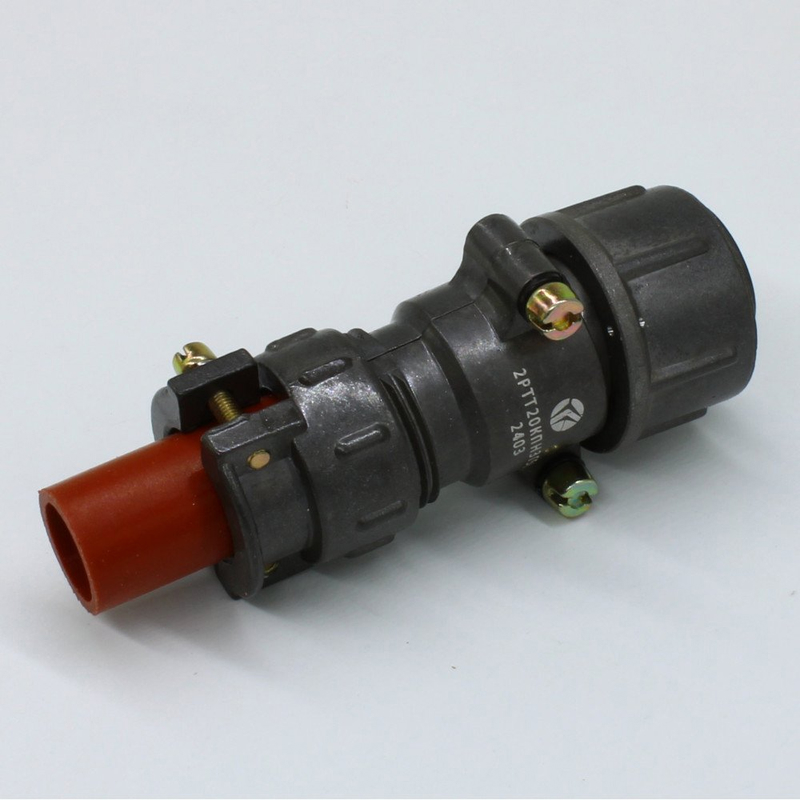

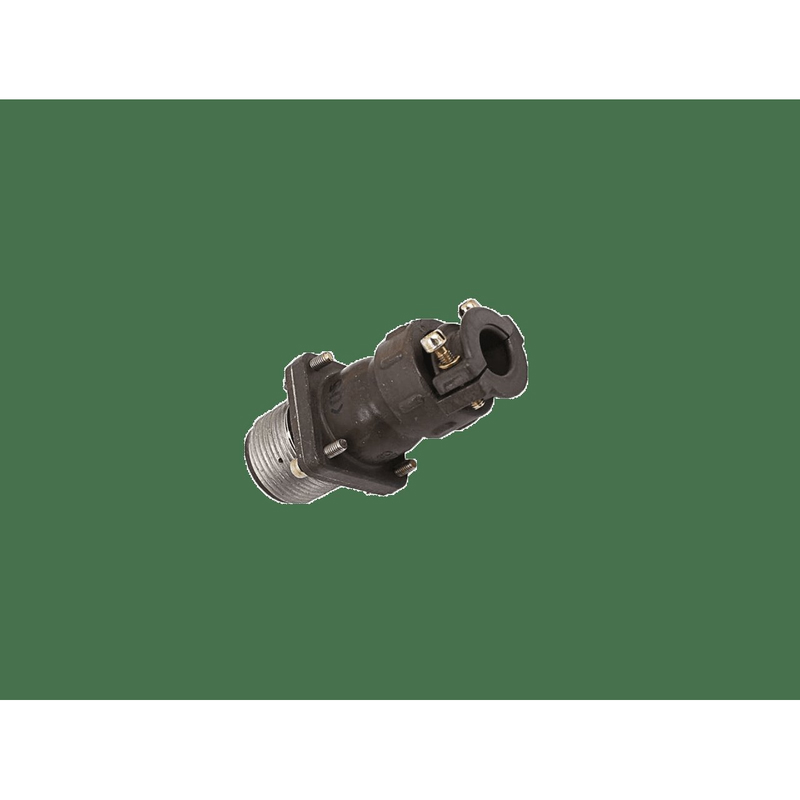

2РТТ20БПН3Ш5В — это пылебрызгозащищённый цилиндрический низкочастотный соединитель всеклиматического исполнения «В». Артикул изделия — 5214, категория — 2РТТ20. Производитель в предоставленных данных не указан. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Его применяют в радиоэлектронной и радиотехнической аппаратуре общего назначения при внутреннем монтаже с экранированными и неэкранированными кабелями.

Конструкция обеспечивает защиту от пыли и брызг, что позволяет использовать изделие в составе оборудования, к которому предъявляются требования по стойкости к внешним воздействиям. Всеклиматическое исполнение «В» подтверждает пригодность соединителя для эксплуатации в различных климатических зонах. Отдельно указано, что изделие относится к 2015 году с маркировкой «5».

Расшифровка обозначения

Обозначение 2РТТ20БПН3Ш5В построено по стандартной схеме, где каждая группа символов указывает на конкретные свойства соединителя.

• 2РТТ — тип соединителя.
• 20 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• ПН — прямой патрубок для неэкранированного кабеля.
• 3 — количество контактов: три штуки.
• Ш — вилка (штыревая часть).
• 5 — сочетание контактов: три контакта диаметром 2,5 мм.
• В — всеклиматическое исполнение.

Таким образом, 2РТТ20БПН3Ш5В представляет собой приборную вилку с тремя контактами диаметром 2,5 мм, рассчитанную на неэкранированный кабель и оснащённую прямым патрубком. Сочленение с ответной частью выполняется резьбой с одношпоночной поляризацией корпусов.

Технические характеристики

Соединители типа 2РТТ20 выпускаются по ТУ ГЕ0.364.120. В предоставленных данных указаны следующие нормируемые параметры.

• Герметичность: защита от пыли и брызг.
• Покрытие контактов: серебро.
• Сопротивление контакта: до 1 мОм.
• Сопротивление изоляции: от 5000 МОм.
• Амплитудное напряжение: 850 В.
• Ток на контакт: до 25 А.
• Общий ток: до 75 А.
• Вибрация: диапазон от 1 до 5000 Гц, ускорение 30 g.
• Удары: до 1000 g.
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Пониженное атмосферное давление: изделие сохраняет работоспособность.
• Ресурс: 500 сочленений и расчленений.
• Наработка: 1000 часов.

Указанные параметры подтверждают, что соединитель рассчитан на работу в жёстких условиях, включая интенсивную вибрацию, удары и широкий диапазон температур. Контакты из серебра обеспечивают стабильное электрическое соединение.

Совместимость и ответная часть

Соединитель взаимосовместим с розетками ШР и 2РТ-А. Ответной частью служит розетка кабельная, например ШР20П3НШ7. Применение резьбового сочленения с одношпоночной поляризацией исключает неправильное соединение и повышает надёжность стыковки. Изделие подходит для внутреннего монтажа, в том числе с экранированными и неэкранированными кабелями.

Благодаря пылебрызгозащищённому исполнению и всеклиматическому исполнению «В» соединитель может использоваться в аппаратуре общего назначения, где требуется стойкость к пыли, брызгам, вибрации, ударам и перепадам температуры. При подборе ответной части следует учитывать тип корпуса, количество контактов и диаметр контактов 2,5 мм.

Ключевые особенности

• Низкочастотный цилиндрический соединитель для цепей постоянного и переменного тока частотой до 3 МГц.
• Пылебрызгозащищённое исполнение и всеклиматическое исполнение «В».
• Три контакта диаметром 2,5 мм с серебряным покрытием.
• Прямой патрубок для неэкранированного кабеля.
• Резьбовое сочленение с одношпоночной поляризацией.
• Совместимость с розетками ШР и 2РТ-А.
• Ответная часть: кабельная розетка ШР20П3НШ7.
• Ресурс 500 сочленений и расчленений, наработка 1000 часов.
