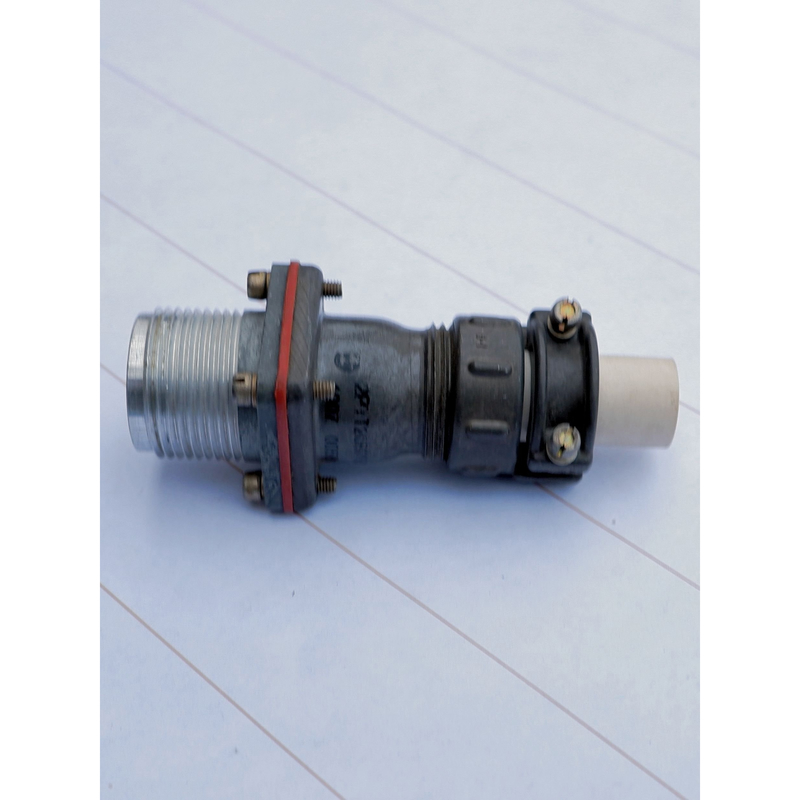

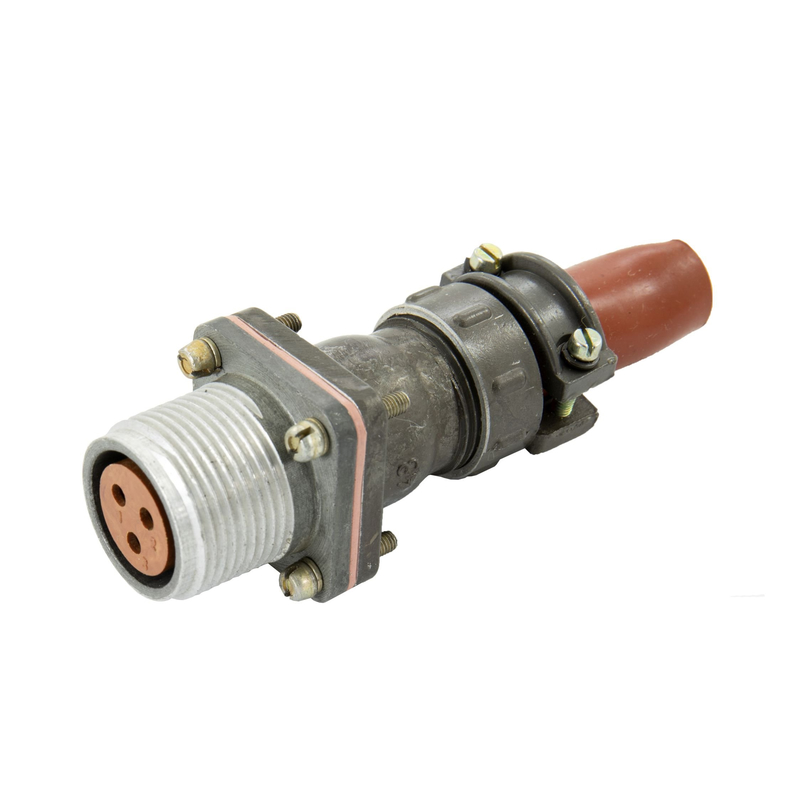

2РТТ20БПН3Ш38В 2024г «ОТК» Каскад

Цена:

2250 ₽

В наличии: 127 шт.

Производитель: Каскад

Технические характеристики

2РТТ20БПН3Ш38В — это цилиндрический низкочастотный соединитель (вилка) производства АО «НПО „Каскад“» с обозначением завода‑изготовителя и отметкой ОТК (например, 2024 г. или иной год в зависимости от партии).

Предназначен для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро‑, радио‑ и контрольно‑измерительной аппаратуре различного назначения.
Используется в цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока, включая общепромышленное и специальное оборудование.

Исполнение: пылебрызгозащищённое, негерметичное, всеклиматическое, теплостойкое, тропикоустойчивое.
Корпус цилиндрический, резьбовое сочленение, одношпоночная поляризация; тип корпуса 20 (условный размер), 3 контакта, блочная вилка с прямым патрубком (обозначение «БП»/«Б» в маркировке).
Монтаж внутренний, объемный, пайкой; контактные элементы, как правило, серебросодержащие или с серебряным покрытием.

Максимальное рабочее напряжение постоянного тока порядка 700–850 В (амплитудное значение), в зависимости от конкретной типоконструкции ряда 2РТТ.
Сопротивление контактов — единицы–десятки миллиом (в зависимости от диаметра контакта), сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм.

Рабочий диапазон температур, как правило, от −60 до +100 °C, влажность до 98% при +40 °C.
Выдерживает вибрацию с ускорением порядка 1500 м/с² в диапазоне 1–1000 Гц, ударные нагрузки и повышенные влажностные режимы.
Минимальная наработка не менее 1000 часов при не менее 500 сочленений‑расчленений, срок сохраняемости — 15–20 лет в зависимости от ТУ.

Изделие изготавливается по ТУ 6313‑022‑61929916‑2015 (общепромышленное исполнение) и соответствует нормативам ЕАЭС (сертификат ЕАЭС RU C‑RU.АБ53.В.00929/21).
На корпусе нанесена маркировка типа, номера партии и отметка ОТК, что подтверждает проверку изделия по заводским стандартам.

Описание

2РТТ20БПН3Ш38В

Разъём 2РТТ20БПН3Ш38В: надёжное соединение для промышленной аппаратуры

2РТТ20БПН3Ш38В — цилиндрический электрический разъём серии 2РТТ, предназначенный для создания надёжных разъёмных соединений в промышленном оборудовании, системах автоматики, приборостроении, транспорте и специализированной электронной технике. Конструкция изделия рассчитана на эксплуатацию в условиях вибрации, механических нагрузок и регулярного технического обслуживания.

Разъёмы такого типа применяются там, где требуется компактно объединить несколько электрических цепей в одном соединителе и обеспечить удобное подключение или отключение кабельной линии. Использование унифицированного многоконтактного интерфейса упрощает монтаж, ремонт и замену отдельных узлов оборудования.

Особенности исполнения 2РТТ20БПН3Ш38В

Обозначение 2РТТ20БПН3Ш38В содержит информацию о серии, конструктивном исполнении и варианте контактной части. Для корректного подбора ответной части и кабельной оснастки важно сверять полную маркировку по действующей технической документации на конкретное изделие.

Ключевые особенности разъёма:

Цилиндрический корпус, удобный для установки на панели, корпусе прибора или кабельной сборке.
Многоконтактная контактная группа для передачи питания, дискретных сигналов, цепей управления или измерительных линий.
Исполнение с штыревой контактной частью, что необходимо учитывать при подборе ответного разъёма с гнездовыми контактами.
Фиксация соединения, рассчитанная на устойчивость к вибрациям и случайному расстыковыванию.
Возможность применения в составе жгутов и кабельных сборок для сложного электротехнического оборудования.
Маркировка контактов, облегчающая распайку, контроль цепей и проведение сервисных работ.

Где используется разъём серии 2РТТ

Разъём 2РТТ20БПН3Ш38В может использоваться в аппаратуре, где предъявляются повышенные требования к механической прочности соединения и стабильности электрического контакта. Типовые области применения включают:

шкафы управления и распределительные устройства;
промышленную автоматику и системы контроля;
измерительные комплексы;
станочное и технологическое оборудование;
системы связи и телеметрии;
транспортную, специальную и лабораторную технику;
кабельные жгуты для приборных модулей и блоков управления.

Особенно востребованы цилиндрические многоконтактные соединители в оборудовании с модульной архитектурой. Они позволяют быстро отсоединять отдельные блоки без полной разборки системы, что сокращает время диагностики и обслуживания.

На что обратить внимание при подборе

При использовании 2РТТ20БПН3Ш38В недостаточно ориентироваться только на общую серию. Для совместимости соединения необходимо проверить полный набор технических параметров:

Параметр	Почему важен
Полная маркировка	Определяет конструктивный вариант и совместимость с ответной частью
Тип контактов	Штыревые и гнездовые исполнения должны образовывать корректную пару
Схема расположения контактов	Исключает ошибки распайки и несоответствие электрических цепей
Число контактов	Должно соответствовать количеству подключаемых линий
Допустимые ток и напряжение	Влияют на безопасность и ресурс соединения
Сечение подключаемого провода	Определяет качество монтажа и допустимую нагрузку
Тип монтажа	Важно учитывать панельное, кабельное или приборное исполнение
Условия эксплуатации	Температура, вибрация, влажность и загрязнение влияют на выбор исполнения

Перед монтажом следует также удостовериться в правильности нумерации контактов. Ошибка при подключении силовых или управляющих цепей может привести к отказу оборудования, повреждению модулей либо некорректной работе системы автоматики.

Монтаж и эксплуатация

Для получения стабильного электрического контакта рекомендуется выполнять монтаж 2РТТ20БПН3Ш38В с соблюдением требований технической документации. Провода необходимо подготавливать без повреждения токопроводящих жил и изоляции, а соединения выполнять способом, предусмотренным конструкцией контактов.

При сборке кабельной части важно обеспечить:

соответствие сечения провода расчётной электрической нагрузке;
отсутствие чрезмерного натяжения жил у контактной группы;
механическую разгрузку кабеля;
защиту от перекручивания и перегиба;
проверку правильности соединения по электрической схеме;
контроль фиксации сопряжённых частей разъёма.

В процессе эксплуатации полезно периодически осматривать корпус, элементы фиксации, контактную часть и кабельный ввод. При обнаружении следов перегрева, окисления, загрязнения, трещин или ослабления соединения разъём следует проверить и при необходимости заменить повреждённые элементы.

Итог

2РТТ20БПН3Ш38В представляет интерес для проектирования и обслуживания электротехнических систем, где требуется компактное, разъёмное и механически устойчивое многоконтактное соединение. Точный выбор ответной части, корректная распайка контактов и соблюдение требований монтажа позволяют использовать разъём в составе надёжных кабельных соединений для промышленной и специализированной аппаратуры.
