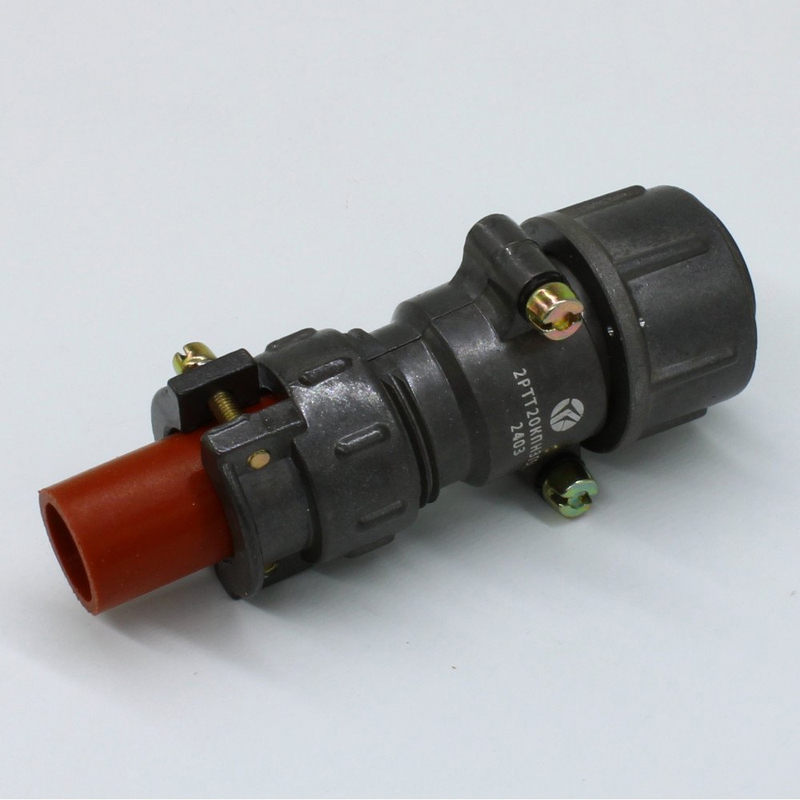

2РТТ20БПН3Г5В 2024г «ОТК» Каскад
Производитель: Каскад
Технические характеристики
Розетка 2РТТ20БПН3Г5В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель общепромышленного и всеклиматического исполнения от НПО «Каскад», прошедший ОТК (отделочный техконтроль).
Соединитель 2РТТ20БПН3Г5В предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700–850 В (в зависимости от конкретной ТУ/редакции).
Используется в радиоэлектронной аппаратуре, промышленных устройствах и системах, где требуется надёжное соединение в условиях пыли, влаги, вибраций и температурных перепадов.
2РТТ — серия цилиндрических низкочастотных негерметичных соединителей.
20 — условный диаметр корпуса (размер 20).
БПН — блочная розетка с резьбовым подсоединением и пайкой контактов (внутренний монтаж).
3 — число контактов (три токопроводящих контакта).
Г — типоразмер / конструкция контактов (обычно соответствует диапазону токов и размеров).
5 — всеклиматическое исполнение «В» (по ряду документов указывается как «5В» — эксплуатация при температуре от примерно −60 до +100 °C).
Корпус, как правило, металлический, с защитными покрытиями; контакты часто имеют серебряное покрытие или иное благородное покрытие для обеспечения надёжного электрического контакта.
Максимальное рабочее напряжение: до 700–850 В (амплитудное значение, в зависимости от редакции ТУ/документации).
Сопротивление изоляции в нормальных условиях — не менее 1000 МОм (в ряде исполнений может быть указано выше, например 5000 МОм).
Минимальное число циклов сочленений‑расчленений — не менее 500 , минимальная наработка — не менее 1000 часов.
По условиям эксплуатации разъём рассчитан на:
температуру окружающей среды примерно от −60 до +100 °C ;
вибрацию и ударные нагрузки (синусоидальная вибрация до десятков Гц с ускорением порядка 100 м/с², ударные перегрузки до нескольких сотен–тысяч м/с²).
Если напишете, нужны ли вам именно розетка или пара «вилка‑розетка» , а также интересуют ли конкретные токи, сопротивления контактов и монтажные размеры, могу подобрать именно по этим параметрам.
Описание
2РТТ20БПН3Г5В
2РТТ20БПН3Г5В: надёжный цилиндрический разъём для промышленного оборудования
2РТТ20БПН3Г5В — цилиндрический низкочастотный соединитель серии 2РТТ, рассчитанный на создание устойчивых электрических соединений в аппаратуре, эксплуатируемой в условиях вибраций, температурных перепадов и воздействия окружающей среды. Исполнение применяется для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц.
Конструкция и расшифровка
Соединитель выполнен в блочном корпусе условного размера 20. В обозначении 2РТТ20БПН3Г5В индекс «Б» указывает на блочное исполнение, «П» — на прямой патрубок, а «Н» — на вариант гайки для работы с неэкранированным кабелем. Конструкция предусматривает три контакта и присоединение проводников пайкой.
Корпус изготовлен из металла, а изолятор — из электроизоляционного материала. Контакты имеют серебряное покрытие, которое способствует стабильному электрическому контакту. Резьбовое сочленение фиксирует вилку и розетку, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.
Ключевые особенности
Розетка приборного, блочного типа для монтажа на оборудование или корпус устройства.
Три контактных гнезда в сочетании контактов 3Г5.
Прямой патрубок и гайка для неэкранированного кабеля.
Резьбовая фиксация соединения, устойчивая к вибрационным нагрузкам.
Пылебрызгозащищённое и теплостойкое исполнение для сложных условий эксплуатации.
Монтаж проводников выполняется пайкой.
Технические параметры
Для 2РТТ20БПН3Г5В указываются три контакта, максимальная токовая нагрузка до 35 А на контакт и рабочее напряжение до 700 В постоянного тока; в описаниях серии также встречается предельное амплитудное значение до 850 В — проектные параметры следует сверять с паспортом конкретного исполнения и применимыми техническими условиями.
Типовые эксплуатационные показатели серии включают:
| Параметр | Значение |
|---|---|
| Количество контактов | 3 |
| Условный размер корпуса | 20 |
| Способ присоединения | Пайка |
| Частота переменного тока | До 3 МГц |
| Минимальное число сочленений | 500 |
| Минимальная наработка | 1 000 часов |
| Рабочая температура | От −60 до +100 °C |
| Стойкость к смене температур | От −60 до +180 °C |
Данные параметры характеризуют разъём как решение для приборостроения, систем автоматики, испытательных стендов, промышленного электрооборудования и другой техники, где критичны механическая прочность и повторяемость электрического соединения.
Пример применения
Например, 2РТТ20БПН3Г5В может использоваться как приборная розетка на корпусе блока управления: три проводника кабельной части подключаются пайкой к контактам соединителя, после чего вилка сопрягается с розеткой по ключу и фиксируется резьбовой гайкой. Такое решение упрощает подключение и отключение оборудования при обслуживании, сохраняя надёжность контакта при вибрации и температурных изменениях.
При выборе ответной части важно проверить совместимость по серии, размеру корпуса, контактной формуле, поляризации, виду исполнения и требованиям конкретного проекта. Серия 2РТТ разработана на базе 2РТ-А и ШР; производители указывают её взаимосочленяемость с рядом соединителей этих серий при соблюдении соответствующих технических условий.
