Назначение соединителя 2РТТ20БПН3Г5В «5»

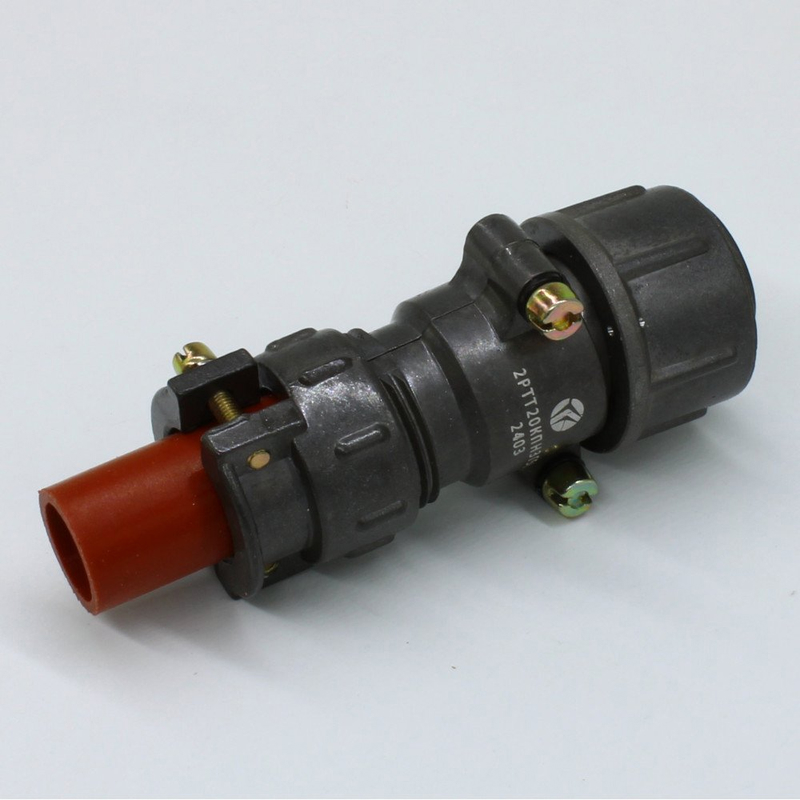

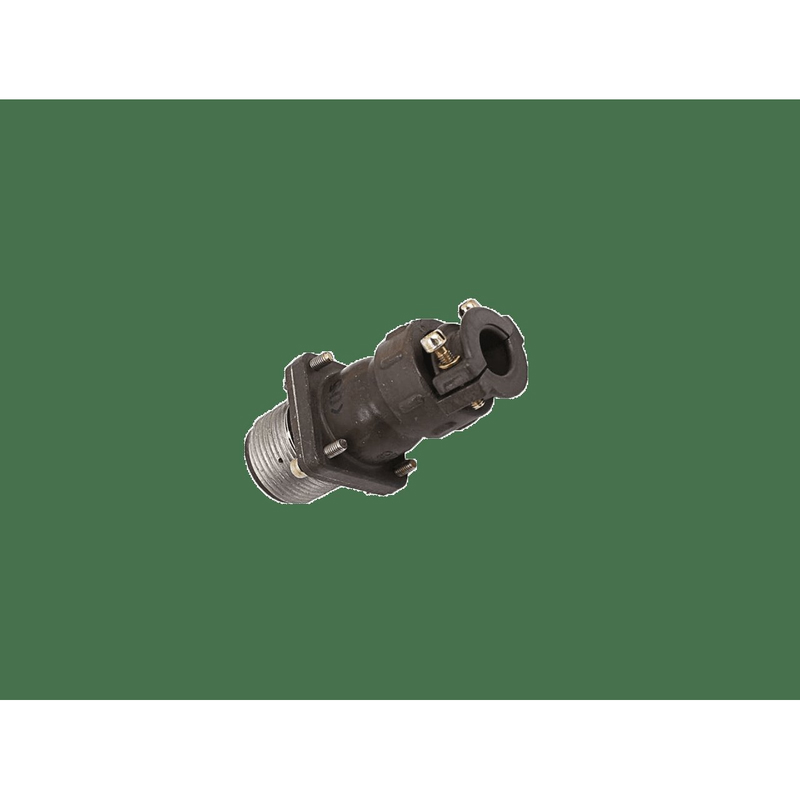

2РТТ20БПН3Г5В «5» производства ОАО «Элекон» — цилиндрический низкочастотный пылебрызгозащищённый электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в промышленной, военной и транспортной аппаратуре, где требуются защита от пыли и брызг, устойчивость к вибрации, ударам и перепадам температур. Артикул позиции — 20505, категория — 2РТТ20.

Маркировка «5» в обозначении указывает на вариант приёмки: поставка выполняется с приёмкой «5». Год выпуска — 2014. Поставка осуществляется в заводской упаковке.

Подтверждённые технические особенности

Соединитель рассчитан на работу в жёстких эксплуатационных условиях. Максимальное рабочее напряжение (амплитудное значение) — не более 700 В; цепи постоянного и переменного тока коммутируются при частоте до 3 МГц. Максимальный ток на контакт достигает 35 А и зависит от диаметра контакта.

• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Устойчивость к вибрации: частота от 1 до 5000 Гц при ускорении до 300 м/с² (30 g).
• Ударные нагрузки: одиночные удары до 10 000 м/с² (1000 g), многократные — до 1500 м/с² (150 g).
• Атмосферное давление: работа при сильно пониженном давлении вплоть до порядка 1,3 умножить на 10 в степени минус 4 Па.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Число сочленений–расчленений: не менее 500 циклов.
• Минимальная наработка: не менее 1000 часов.
• Срок сохраняемости: не менее 15 лет при хранении и эксплуатации по нормативным документам.

Переходное сопротивление контакта нормируется в зависимости от диаметра: не более 2,5 МОм для контакта диаметром 1,5 мм, не более 1,0 МОм для 2,5 мм, не более 0,75 МОм для 3,5 мм, не более 0,3 МОм для 5,5 мм и не более 0,15 МОм для 9,0 мм.

Конструкция и защита от внешних воздействий

Корпус соединителя выполнен цилиндрическим. Конструкция обеспечивает пылебрызгозащиту: степень защиты соответствует применению в условиях эксплуатации типа 3. Это допускает использование изделия в аппаратуре, работающей на открытых площадках и в неотапливаемых помещениях, а также в транспортных установках.

Совокупность характеристик — широкий температурный диапазон, стойкость к вибрации и ударам, работа при пониженном атмосферном давлении — определяет назначение разъёма для ответственных цепей питания и управления в составе промышленного, военного и транспортного оборудования.

Применение

Соединитель 2РТТ20БПН3Г5В «5» востребован там, где требуется надёжное электрическое соединение при одновременном воздействии нескольких неблагоприятных факторов. Типовые области применения:

1. Промышленная аппаратура, включая силовые и управляющие цепи с токами до 35 А на контакт.
2. Военная техника, где важны стойкость к ударам и вибрации, а также приёмка «5».
3. Транспортное оборудование, работающее при перепадах температур от минус 60 °C до плюс 100 °C.
4. Установки, эксплуатируемые при пониженном атмосферном давлении.

При подборе соединителя учитывают диаметр применяемых контактов, поскольку от него зависят нормируемые значения переходного сопротивления и максимальный ток. Ресурс изделия — не менее 500 циклов сочленения и расчленения при минимальной наработке не менее 1000 часов. Гарантийный срок, страна производства и комплектация поставки определяются сопроводительными документами изготовителя.
