Назначение изделия

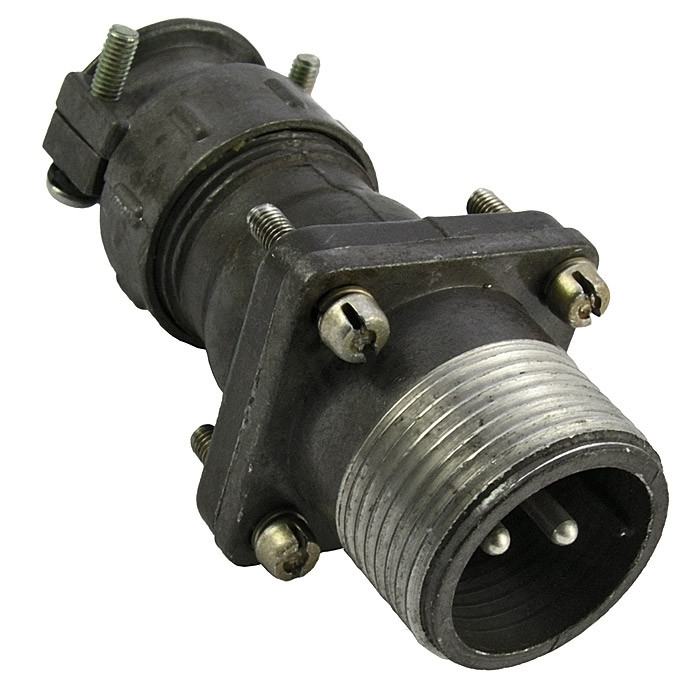

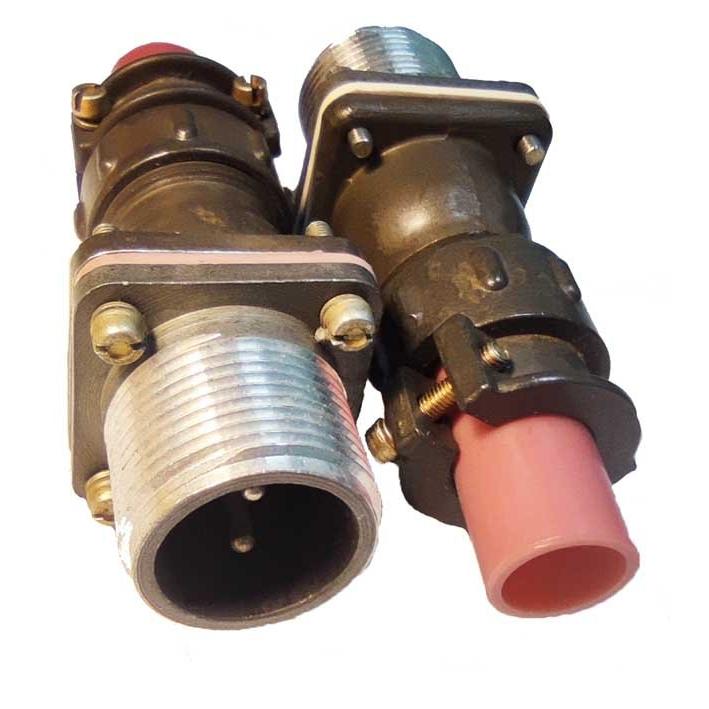

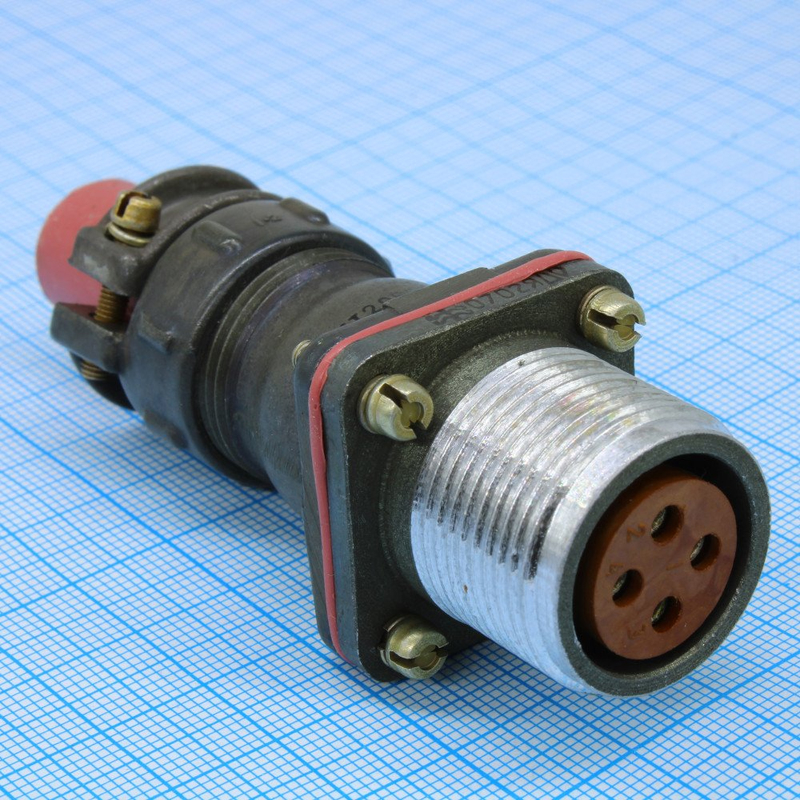

2РТТ20БПН2Ш4В (с вариантом обозначения ШР20ПК2НШ6 ВИЛ БЛ) — это блочная вилка приборная, представляющая собой цилиндрический низкочастотный соединитель общего назначения. Изделие предназначено для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Соединитель обеспечивает надёжное электрическое соединение при объёмном монтаже, когда вилка устанавливается непосредственно на блок или шасси без применения кабельного патрубка.

Артикул изделия — 5201, категория — 2РТТ20. Производитель в предоставленных данных не указан.

Электрические характеристики

Вилка рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Контактная система включает два контакта диаметром 2,5 мм с серебряным покрытием, что обеспечивает стабильность переходного сопротивления и стойкость к окислению.

• Количество контактов — 2.
• Диаметр контакта — 2,5 мм.
• Покрытие контактов — серебряное.
• Максимальный ток на один контакт — 25 А.
• Максимальный общий ток — до 50 А.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Указанные параметры подтверждают применимость соединителя в силовых и сигнальных цепях низкой частоты, где требуется передача значительного тока при малых потерях на контактном переходе.

Условия эксплуатации

Изделие относится к всеклиматическому исполнению и способно работать в жёстких условиях окружающей среды. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Повышенная влажность до 98 процентов при температуре плюс 40 градусов Цельсия не нарушает работоспособности соединителя.

Вилка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 g. Механические удары: одиночные — до 10000 метров на секунду в квадрате, многократные — до 1500 метров на секунду в квадрате. Пониженное давление до 1,3 на 10 в минус четвёртой степени Паскаля также входит в число допустимых условий эксплуатации.

Ресурс изделия составляет не менее 1000 часов наработки и не менее 500 циклов сочленения-расчленения. Срок хранения — 15 лет.

Конструкция и применение

Корпус вилки выполнен блочным, без патрубка, что определяет способ монтажа — объёмный. Сочленение с ответной частью резьбовое, поляризация одношпоночная, что исключает неправильное подключение. Исполнение негерметичное, пылебрызгозащищённое с применением резиновых элементов: кожуха, втулки и шайбы. Материал корпуса — алюминиевый сплав, вставка изготовлена из карболита.

Область применения — радиоэлектронная и радиотехническая аппаратура, включая блоки, стойки и приборы, где требуется быстрая и надёжная коммутация цепей постоянного и переменного тока. Резьбовое сочленение обеспечивает механическую прочность соединения и устойчивость к вибрационным нагрузкам, а блочное исполнение упрощает компоновку аппаратуры.
