Назначение и общее описание

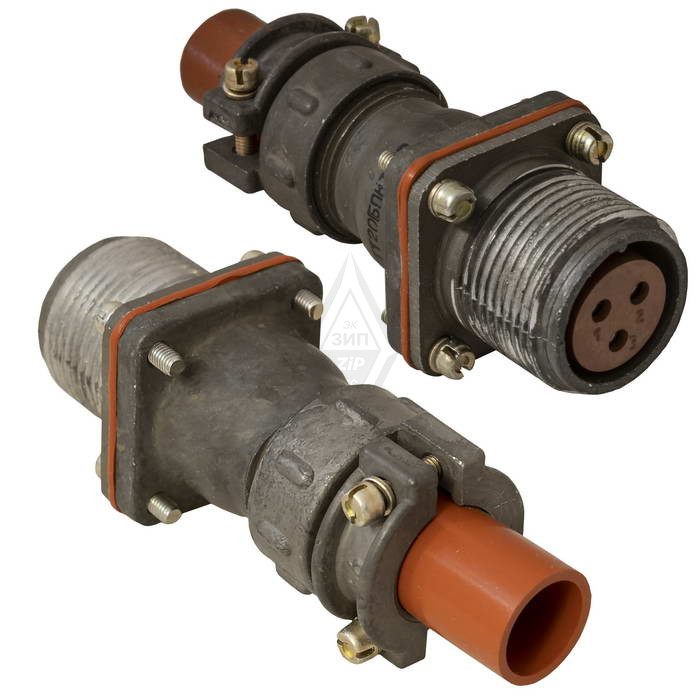

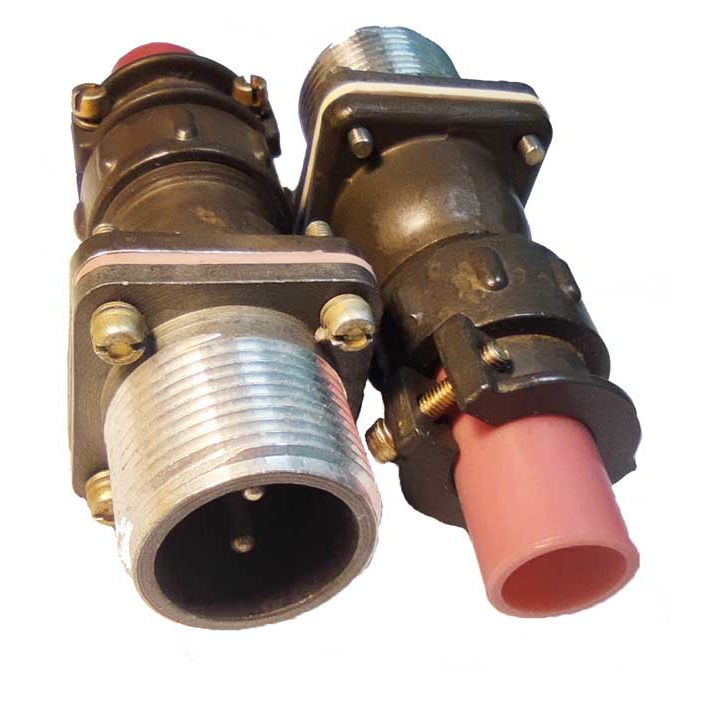

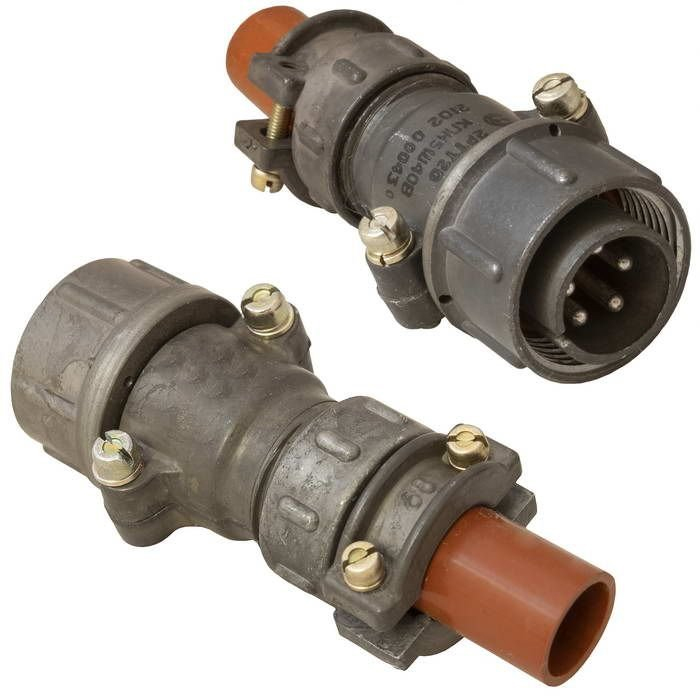

2РТТ20БПН2Ш4В «Каскад» представляет собой блочную пылевлагозащищённую вилку цилиндрического низкочастотного соединителя серии 2РТТ, выпускаемую НПО «Каскад». Изделие прошло приёмку отдела технического контроля, о чём свидетельствует отметка «ОТК», и имеет год выпуска 2024. Соединитель предназначен для объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструкция ориентирована на применение в условиях, где требуется надёжное пылевлагозащищённое соединение проводников. Условный размер корпуса составляет 20 мм, что определяет габаритные и присоединительные характеристики изделия.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит информацию о его типе и исполнении. Ниже приведены подтверждённые особенности, заложенные в обозначение и конструкцию.

• Буква «Б» указывает на блочный тип корпуса: вилка монтируется на панель или плату.
• Сочетание «ПН» означает пылевлагозащищённое исполнение с прямым патрубком и резьбовой фиксацией сочленённого положения.
• Обозначение «2Ш4В» говорит о том, что это вилка с четырьмя контактами, штыревыми контактами и общей категорией климатического исполнения.
• Условный размер корпуса — 20 мм.
• Изделие предназначено для объёмного монтажа, то есть для соединения проводников внутри аппаратуры, а не для поверхностного монтажа печатных плат.

Электрические параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет до 850 В по амплитудному значению. Вилка содержит четыре штыревых контакта, что определяет число коммутируемых цепей в одном сочленении.

Условия эксплуатации и надёжность

Серия 2РТТ в исполнении 2РТТ20БПН2Ш4В отличается теплостойкостью и тропикоустойчивостью. Рабочая температура окружающей среды, как правило, находится в диапазоне от минус 60 °C до плюс 100 °C. Допускается выдерживание кратковременных перегревов до примерно плюс 180 °C при смене температур. Изделие рассчитано на работу при повышенной влажности до 98 процентов при температуре плюс 40 °C.

Механическая стойкость соединителя подтверждается следующими параметрами:

• выдерживает синусоидальную вибрацию с ускорением до примерно 100 м/с² (10 g);
• устойчиво к многократным ударам с ускорением до 1500 м/с² (150 g);
• выдерживает одиночные удары с ускорением до 10 000 м/с² (1000 g).

Ресурс сочленений–расчленений составляет не менее 500 циклов. Минимальная наработка — порядка 1000 часов. Сохраняемость без ухудшения характеристик обычно составляет около 10–20 лет при хранении в нормальных условиях. Резьбовая фиксация сочленённого положения препятствует самопроизвольному разъединению при вибрационных и ударных нагрузках.

Типичные области применения

Соединитель применяется в промышленных установках, измерительной и контрольно-измерительной аппаратуре, а также в системах автоматики и телемеханики. Основное назначение — обеспечение надёжного пылевлагозащищённого соединения проводников в составе блоков и панелей, где предъявляются повышенные требования к стойкости к внешним воздействующим факторам.

Блочное исполнение делает вилку удобной для монтажа на панель или плату в составе стационарного оборудования, а пылевлагозащищённая конструкция с прямым патрубком и резьбовой фиксацией позволяет использовать изделие в условиях повышенной влажности и запылённости. Приёмка «ОТК» подтверждает соответствие выпущенной партии установленным требованиям технического контроля.
