Назначение соединителя 2РТТ20БПН2Ш4В

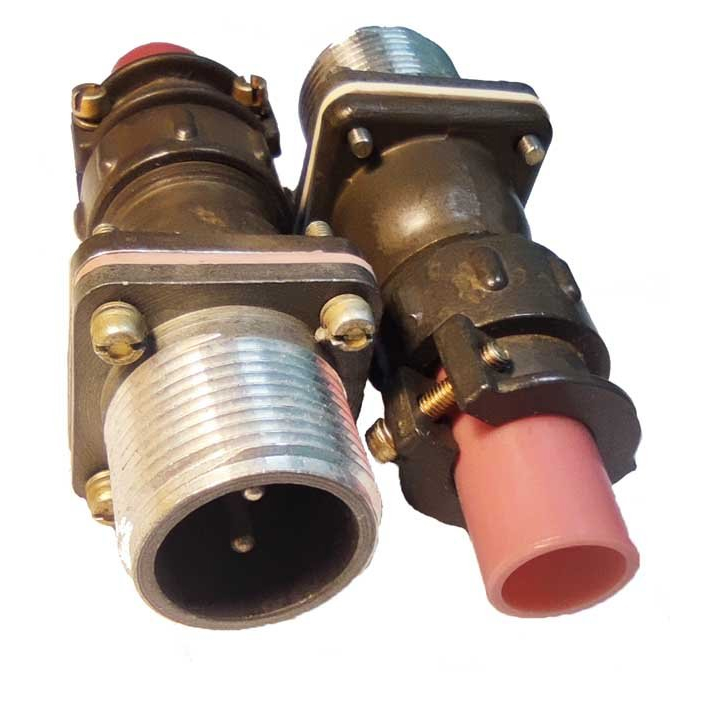

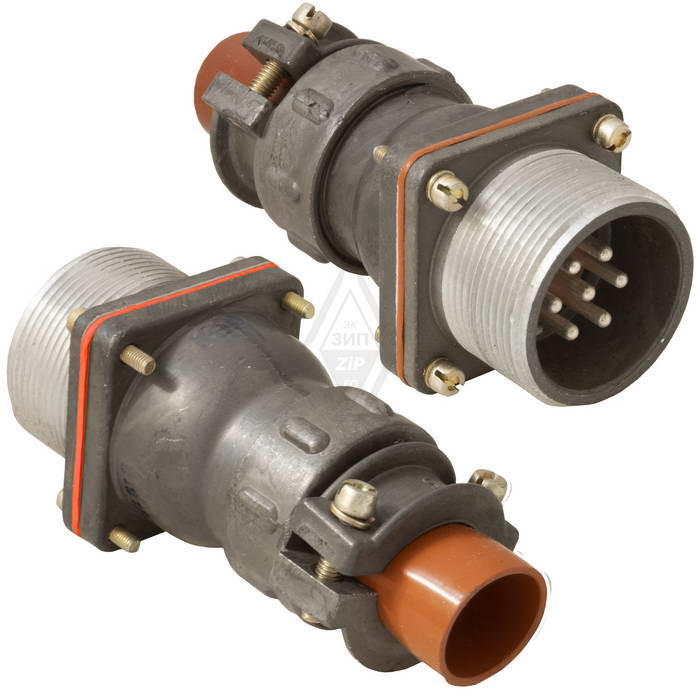

2РТТ20БПН2Ш4В — низкочастотный цилиндрический соединитель типа 2РТТ, выполненный в виде пылебрызгозащищенной вилки блочного исполнения с прямым патрубком. Он предназначен для применения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель используется в низкочастотных линиях питания и сигнальных цепях различных радио-, электро- и контрольно-измерительных приборов, где требуются надежные, виброустойчивые низкоимпедансные соединения. Резьбовая фиксация сочленённого положения обеспечивает стабильный электрический контакт при механических воздействиях.

Исполнение вилки приборное (Н) с прямым патрубком (П) и блочным корпусом (Б) позволяет применять соединитель в составе блоков и устройств, где важны компактность и защита от пыли и брызг.

Расшифровка условного обозначения

• 2РТТ — тип соединителя, низкочастотный цилиндрический.
• 20 — условный размер корпуса (ряд включает также 12, 16, 28 и другие).
• Б — вид корпуса «блочный».
• П — прямой патрубок.
• Н — приборное исполнение вилки.
• 2 — количество контактов.
• Ш4В — тип контактной группы: штыревые контакты диаметром около 2,5 мм с серебряным покрытием.

Подтверждённые технические особенности

Электрические параметры

• Напряжение цепи (амплитудное значение) — до 850 В.
• Количество контактов — 2 штуки.
• Диаметр контактного стержня — порядка 2,5 мм.
• Материал контактов — серебро.
• Сопротивление отдельного контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Максимальная токовая нагрузка на один контакт — до 25 А, суммарная — до 50 А.
• Рабочая частота цепей — до 3 МГц.

Механические и эксплуатационные свойства

• Резьбовая фиксация сочленённого положения.
• Конструкция рассчитана на многократные сочленения и расчленения — не менее 500 циклов.
• Минимальная наработка — порядка 1000 часов.
• Изделие тепло- и тропикоустойчивое, всеклиматическое.
• Допускает воздействие вибрации в диапазоне частот до 1–5000 Гц с ускорением до нескольких сотен м/с².
• Выдерживает ударные нагрузки до сотен и даже тысяч g.

Применение

Соединители 2РТТ20БПН2Ш4В востребованы в низкочастотных линиях питания и сигнальных цепях радио-, электро- и контрольно-измерительных приборов. Благодаря низкому сопротивлению контакта и высокой стойкости к вибрации и ударам они подходят для ответственных соединений, где требуется стабильная передача тока и сигнала в условиях повышенных механических нагрузок и неблагоприятного климата.

Пылебрызгозащищенное исполнение и всеклиматическая стойкость позволяют использовать вилку в аппаратуре, работающей на открытых площадках, в подвижных объектах и в других условиях, где обычные соединители недостаточно надёжны.
