Назначение и область применения

2РТТ20БПН2Г4В — круглое электрическое соединительное устройство, блочная приборная розетка серии 2РТТ, применяемая как замена разъёму ШР20ПК2НГ6. Артикул — 5196, категория — 2РТТ20. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до нескольких мегагерц в аппаратуре общего и специального назначения.

Розетка используется как стационарный панельный или блочный элемент, который устанавливается на корпус прибора, шкафа или блока. Она может применяться при модернизации оборудования или ремонте, когда требуется конструктивная замена старого разъёма ШР20ПК2НГ6.

• Коммутация цепей постоянного тока.
• Коммутация цепей переменного тока частотой до 3 МГц.
• Установка на панели, корпусе прибора, шкафа или блока.
• Замена разъёма ШР20ПК2НГ6 при ремонте и модернизации.

Расшифровка обозначения

Маркировка 2РТТ20БПН2Г4В построена по типовой схеме серии 2РТТ. Она содержит информацию о серии, размере корпуса, типе исполнения, конструкции патрубка и контактной вставке.

• 2РТТ — серия круглых пылебрызгозащищённых разъёмов, аналогов ШР и СШР.
• 20 — условный размер корпуса, соответствующий габариту 20 серии ШР. Обеспечивается взаимозаменяемость по посадочным размерам с ШР20.
• Б — блочный тип корпуса, панельный или приборный.
• П — патрубок прямой, если он предусмотрен конструкцией конкретного исполнения.
• Н — нормальный или стандартный тип гайки патрубка для зажима кабеля в вводе.
• 2Г4В — код контактной вставки и исполнение по покрытию и климату. Сюда входят количество и тип контактов, материал и покрытие, климатическое исполнение и категория размещения.

Точное количество контактов и их номинальный ток следует смотреть в таблице исполнений данной марки у конкретного производителя, так как шифр 2Г4В связан с определённой контактной вставкой.

Конструкция и монтаж

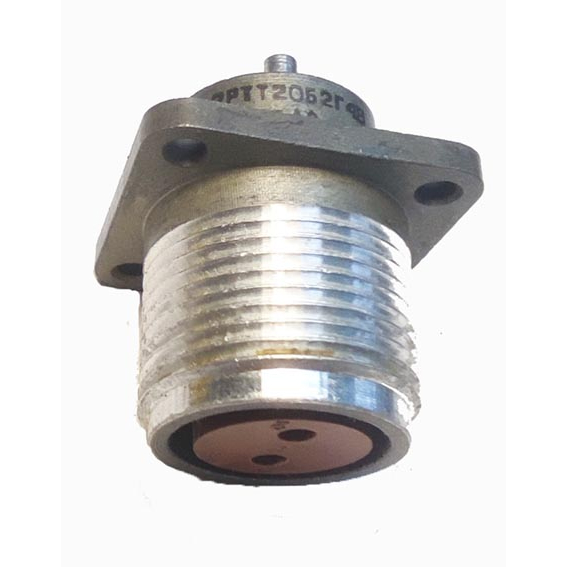

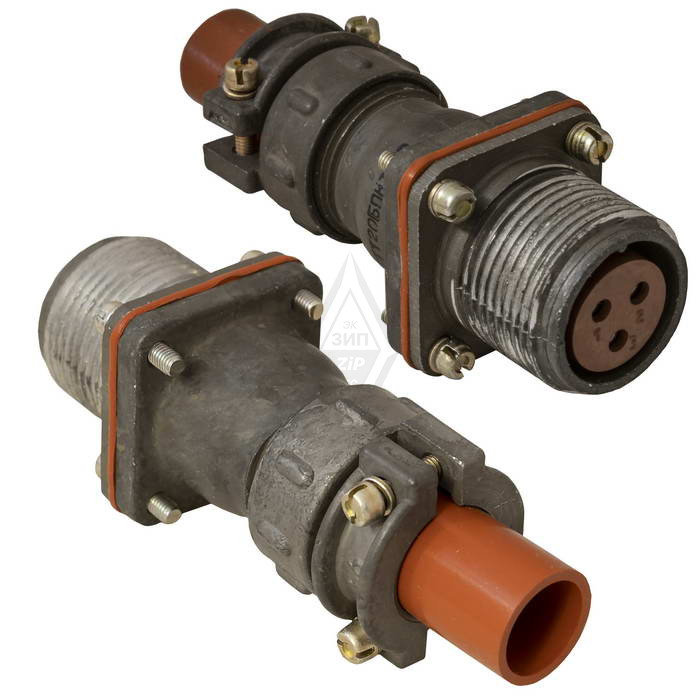

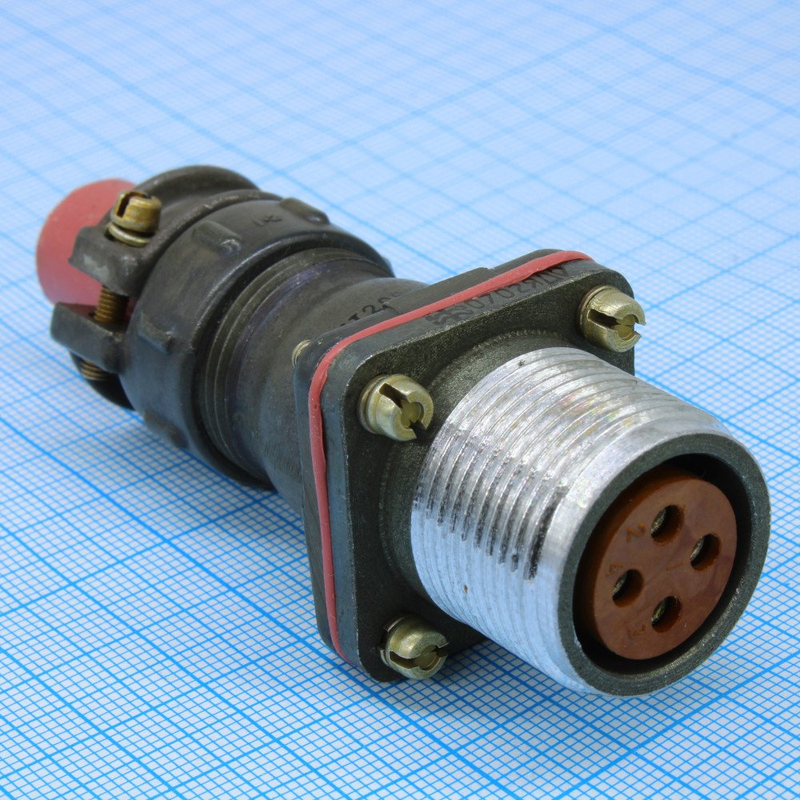

Корпус изделия круглый, металлический. Соединение с ответной частью выполняется через резьбовую муфту, что обеспечивает надёжную фиксацию. Розетка блочная: она имеет фланец или посадочный пояс для крепления к панели либо корпусу прибора, обычно с отверстиями под винты.

В данном исполнении изделие является именно розеткой, то есть гнездовой частью соединения. Контакты могут быть штырьковыми или гнездовыми в зависимости от исполнения, но для розетки характерно гнездовое исполнение контактной части.

• Круглый металлический корпус.
• Резьбовое соединение муфты и ответной части.
• Фланец или посадочный пояс для панельного монтажа.
• Крепление к панели или корпусу прибора винтами.
• Пылебрызгозащищённое исполнение.

Технические характеристики

Для разъёмов серии 2РТТ, к которой относится 2РТТ20БПН2Г4В, типичны следующие параметры. Максимальное рабочее напряжение — до 850 В в зависимости от исполнения. Работа возможна в цепях переменного и постоянного тока, частота переменного тока — до 3 МГц. Сопротивление изоляции, как правило, составляет не менее десятков мегом при нормальных условиях, точное значение указывается в паспорте.

Конструкция обеспечивает пыле- и брызгозащиту, что позволяет использовать разъём при повышенной влажности, запылённости и вибрации. Работоспособность сохраняется в расширенном диапазоне температур, конкретные пределы зависят от климатического исполнения, шифруемого последней частью маркировки.

• Максимальное рабочее напряжение — до 850 В в зависимости от исполнения.
• Род тока — переменный и постоянный.
• Частота переменного тока — до 3 МГц.
• Сопротивление изоляции — не менее десятков мегом при нормальных условиях, точное значение в паспорте.
• Защита от пыли и брызг.
• Повышенная влажность, запылённость и вибрация — допустимые условия эксплуатации.

Применение и замена

2РТТ20БПН2Г4В применяется в аппаратуре общего и специального назначения как стационарная блочная розетка. Она устанавливается на корпус прибора, шкафа или блока и служит для подключения ответной части разъёма. Изделие является конструктивной заменой разъёма ШР20ПК2НГ6 при модернизации оборудования или ремонте.

Производитель в предоставленных данных не указан. Краткое описание из каталога также не указано. Характеристики VirtueMart не заполнены. Для точного подбора необходимо учитывать таблицу исполнений и паспорт конкретного изготовителя, поскольку шифр 2Г4В определяет контактную вставку и климатическое исполнение.
