Назначение соединителя 2РТТ20БПН2Г4В

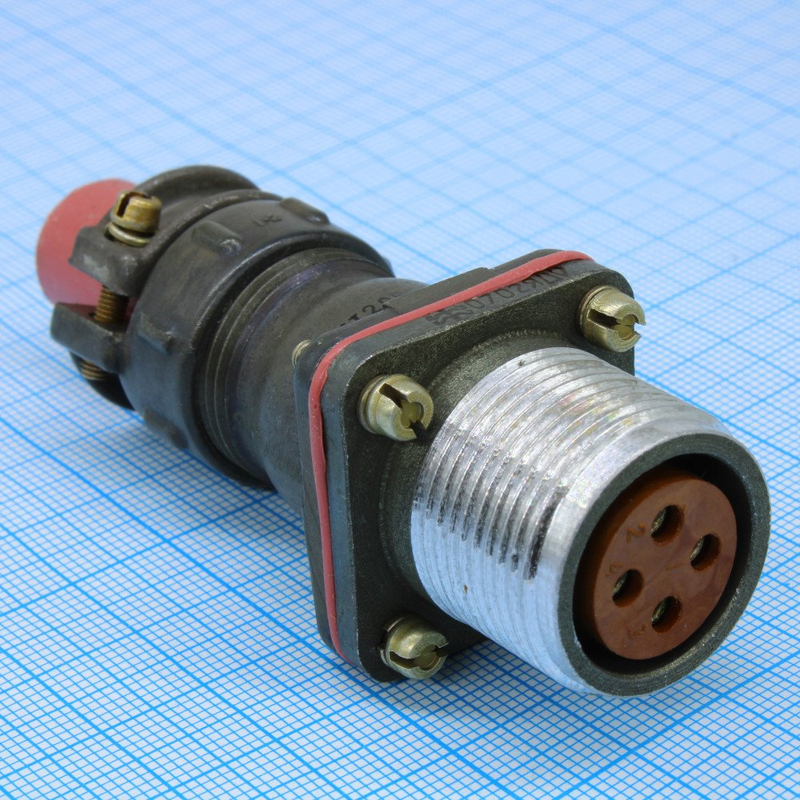

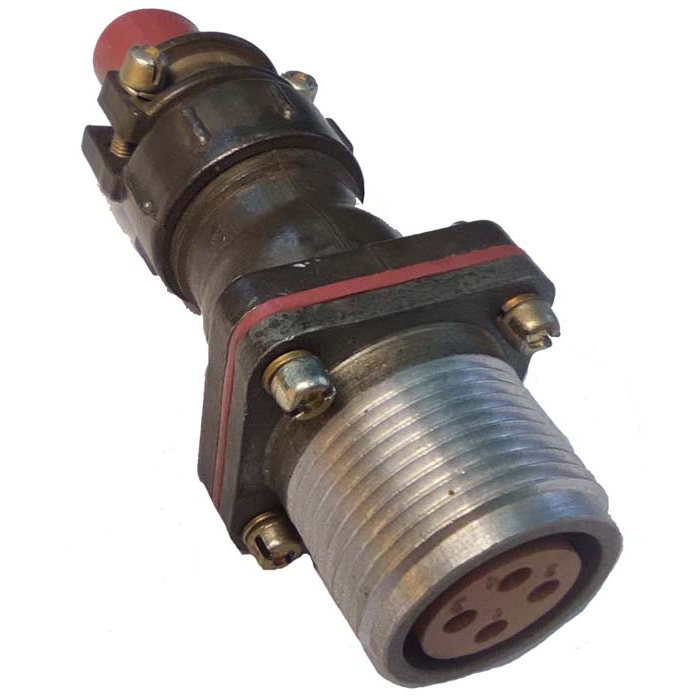

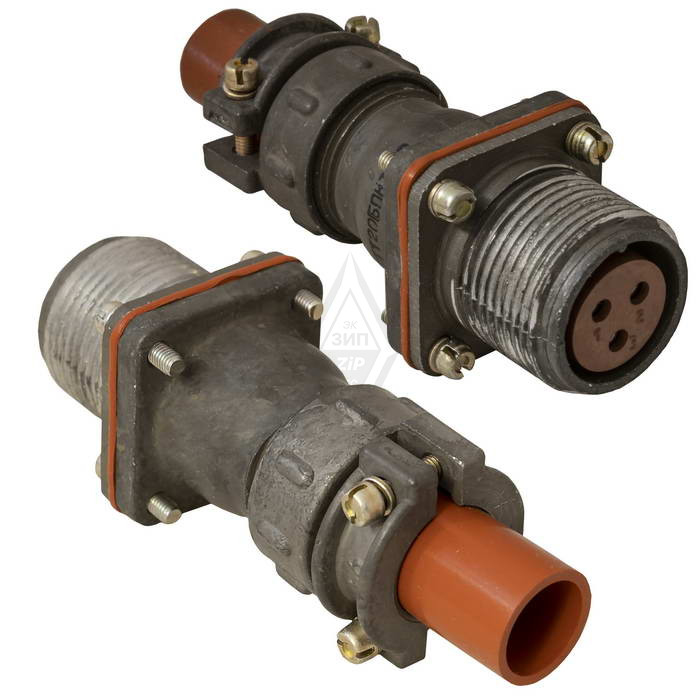

Соединитель 2РТТ20БПН2Г4В представляет собой низкочастотный цилиндрический электрический соединитель пылебрызгозащищённого типа. По конструктивному исполнению это розетка приборная (блочная), предназначенная для установки на корпусах блоков, приборов и аппаратуры.

Основное назначение изделия — соединение и разъединение электрических цепей: проводов, кабелей, узлов и блоков в составе электро- и радиоаппаратуры. Соединитель обеспечивает коммутацию как постоянного, так и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Изделие является прямой заменой розетке ШР20ПК2НГ6, что позволяет применять его при ремонте, модернизации и комплектации ранее выпущенного оборудования без изменения посадочных мест и схемы подключения.

Расшифровка обозначения

Маркировка 2РТТ20БПН2Г4В построена по стандартной схеме и содержит полную информацию о типе и исполнении изделия:

• 2РТТ — тип соединителя;
• 20 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• П — прямой патрубок;
• Н — исполнение для неэкранированного кабеля;
• 2 — количество контактов;
• Г — розетка;
• 4 — сочетание контактов;
• В — всеклиматическое исполнение.

Такая расшифровка позволяет быстро определить область применения соединителя и его совместимость с ответной частью ещё до монтажа.

Технические характеристики

Соединитель рассчитан на рабочий ток до 2,5 А на один контакт. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжную электрическую развязку цепей.

Изделие устойчиво к воздействию механических и климатических факторов:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• одиночные удары с ускорением до 10000 метров на секунду в квадрате;
• рабочая температура от минус 60 до плюс 100 градусов Цельсия;
• влажность до 98 процентов при температуре плюс 40 градусов Цельсия;
• наработка не менее 1000 часов;
• ресурс не менее 500 сочленений и расчленений.

Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает стабильность соединения. Сочленение резьбовое, поляризация одношпоночная — она исключает неправильное подключение. Монтаж выполняется пайкой.

Применение и особенности монтажа

Благодаря пылебрызгозащищённому исполнению и всеклиматической категории соединитель 2РТТ20БПН2Г4В подходит для эксплуатации в составе аппаратуры, работающей в сложных условиях: при повышенной влажности, вибрации, ударных нагрузках и широком диапазоне температур.

Применяется в электро- и радиоаппаратуре, где требуется быстросъёмное соединение кабельных линий с блоками и узлами. Установка производится на панель или корпус прибора, ответная часть соединяется резьбовым способом, обеспечивающим механическую фиксацию и сохранение контакта при вибрации.

При замене розетки ШР20ПК2НГ6 на 2РТТ20БПН2Г4В следует учитывать совпадение присоединительных размеров и схемы расположения контактов, что делает замену прямой и не требует доработки посадочного места.
