Назначение

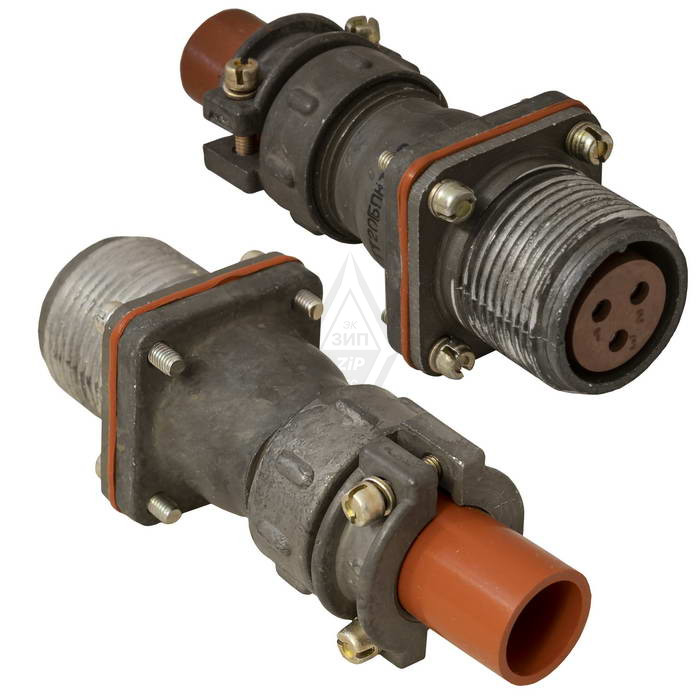

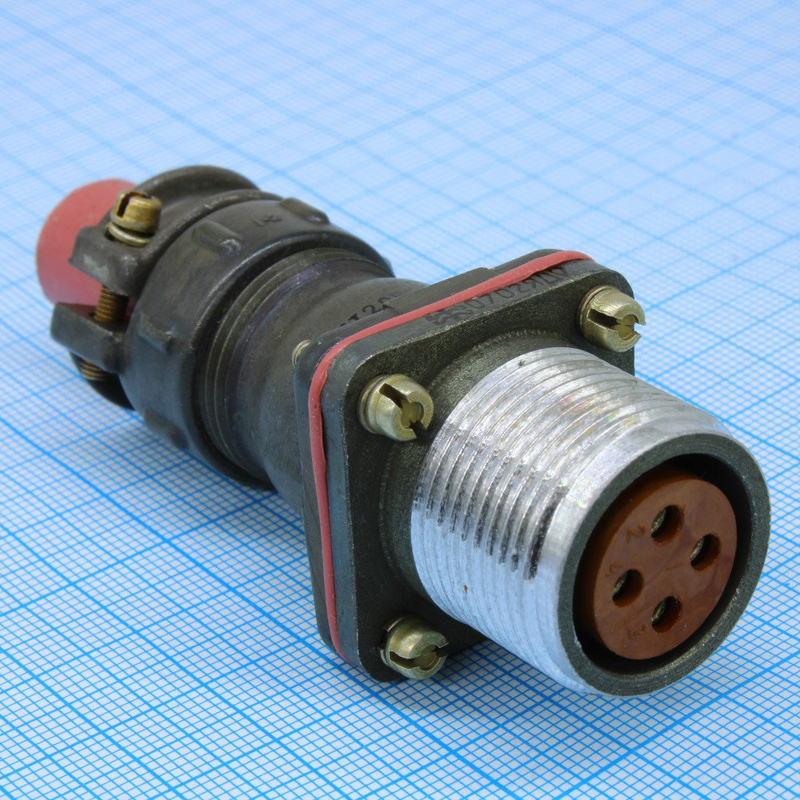

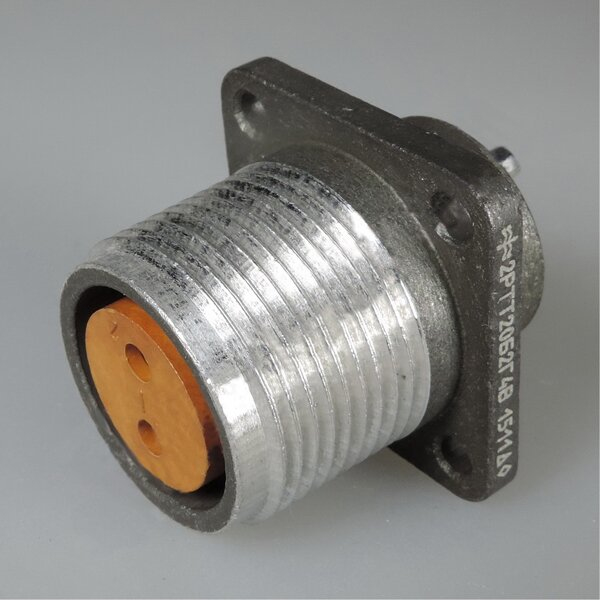

2РТТ20БПН2Г4В — низкочастотный цилиндрический соединитель серии 2РТТ, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего назначения. Изделие применяется для коммутации проводов, кабелей, узлов и блоков, в том числе в радиотехнической и радиоэлектронной технике.

Соединитель относится к блочным конструкциям объемного монтажа с внутренней пайкой, что позволяет использовать его в составе приборов, где требуется надежное электрическое соединение при умеренных частотах и повышенных токах. Типоконструкция имеет приемку ОТК по коду «5».

Конструктивные особенности

Корпус соединителя выполнен из алюминиевого сплава, изолятор — из карболита. Сочленение фиксируется резьбовым способом. Исполнение всеклиматическое (индекс В), негерметичное, теплостойкое и тропикоустойчивое. Изделие производится по техническим условиям ТУ ГЕ0.364.120.

Условный размер корпуса — 20. Контакты штыревые, с серебряным покрытием (Ag), без патрубка и кожуха. Набор контактов — 4, диаметр контакта 2,5 мм. Монтаж объемный, внутренний, пайкой.

Технические характеристики

• Условный размер корпуса: 20
• Количество контактов: 2
• Набор контактов: 4
• Диаметр контакта: 2,5 мм
• Тип контактов: штыревые, покрытие серебро (Ag)
• Максимальное напряжение: 850 В
• Частота: до 3 МГц
• Рабочий ток на контакт: до 35 А
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Влажность: до 98 процентов при температуре плюс 40 градусов Цельсия
• Ресурс: 500 сочленений и расчленений
• Срок хранения: 15 лет
• Фиксация сочленения: резьбовая
• Исполнение: всеклиматическое, негерметичное, теплостойкое, тропикоустойчивое

Применение

Соединитель 2РТТ20БПН2Г4В применяется в электро- и радиоаппаратуре общего назначения для соединения и разъединения электрических цепей. Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур изделие может эксплуатироваться в различных условиях, включая повышенную влажность.

Блочная конструкция объемного монтажа с внутренней пайкой обеспечивает удобство монтажа в составе блоков и узлов. Резьбовая фиксация сочленения повышает надежность механического соединения при воздействии вибраций и других нагрузок. Изделие рассчитано на 500 циклов сочленения и расчленения, что соответствует требованиям длительной эксплуатации в составе аппаратуры.

Условия эксплуатации и хранения

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия и при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Срок хранения составляет 15 лет при соблюдении условий, установленных техническими условиями ТУ ГЕ0.364.120.

Максимальное рабочее напряжение 850 В и частота до 3 МГц определяют область применения соединителя в низкочастотных цепях. Рабочий ток на контакт до 35 А позволяет коммутировать цепи с повышенной токовой нагрузкой.
