Назначение

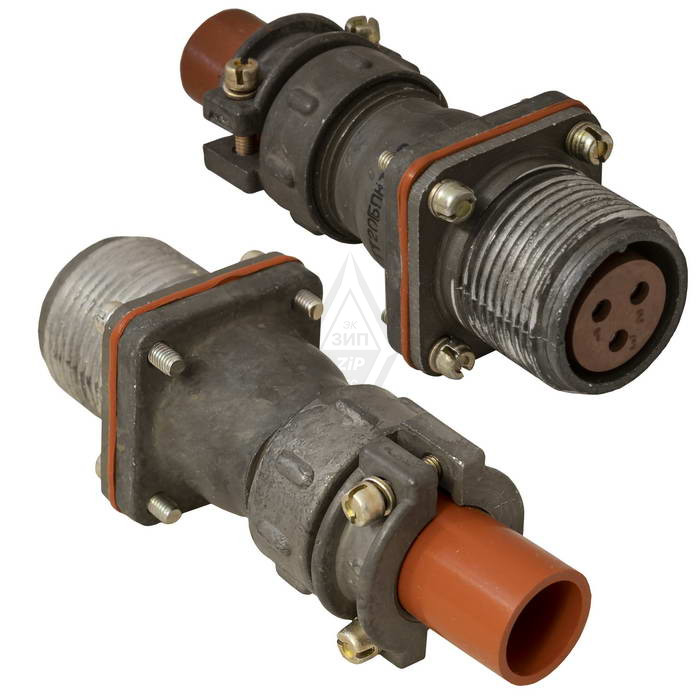

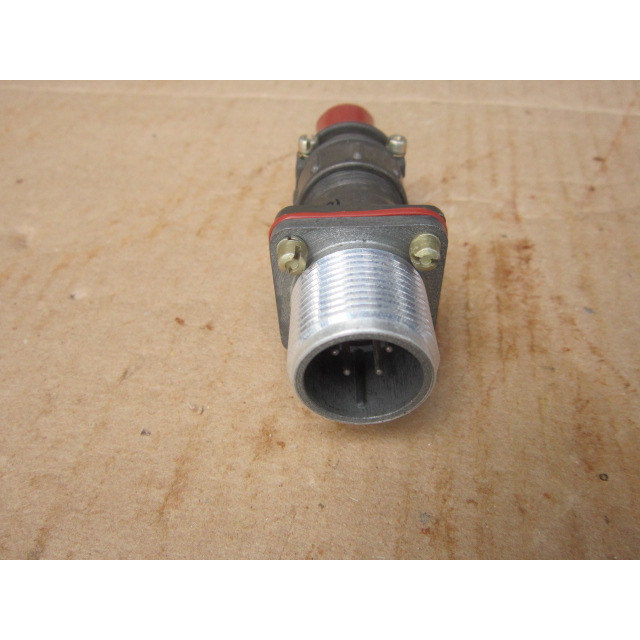

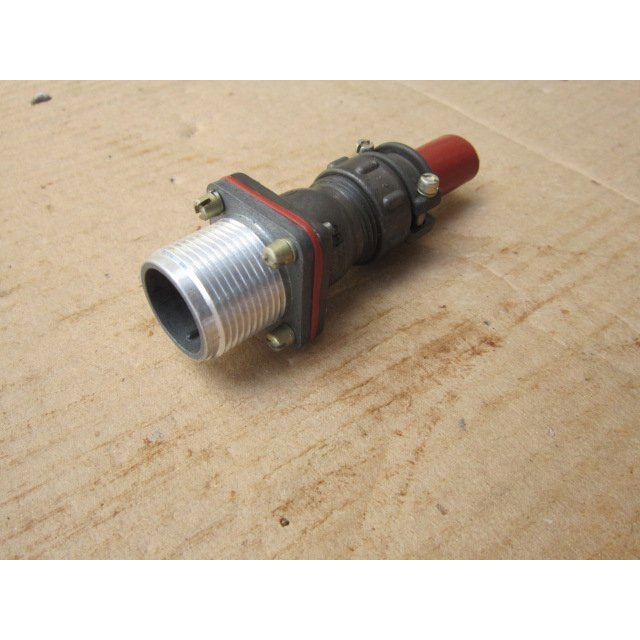

2РТТ20БПН-5Ш-7В — это вилка блочная низкочастотного цилиндрического соединителя серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Конструкция выполнена с прямым патрубком и гайкой для монтажа неэкранированным кабелем. Артикул товара — 5192, категория — 2РТТ20.

Соединитель относится к разъёмам общего назначения. Его применяют там, где требуется надёжное электрическое соединение при воздействии широкого набора климатических и механических факторов. Ниже приведены подтверждённые сведения о параметрах, условиях эксплуатации и области применения.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 5.
• Диаметр контактов — 1,5 мм.
• Сочетание — 7В.
• Покрытие контактов — серебро.
• Рабочая токовая нагрузка на контакт — до 10 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000–10000 МОм.
• Частота — до 3 МГц.
• Амплитудное напряжение — до 850 В.

Условия эксплуатации и надёжность

• Всеклиматическое исполнение.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Тропико- и теплостойкое исполнение.
• Негерметичное исполнение.
• Синусоидальная вибрация — 1–5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Механические удары — до 10000 метров на секунду в квадрате одиночные и до 1500 метров на секунду в квадрате многократные.
• Число сочленений-расчленений — 500.
• Наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Монтаж и конструкция

Монтаж соединителя — объёмный, пайкой, с резьбовой фиксацией. Вилка блочная имеет прямой патрубок и гайку. Для подключения используется неэкранированный кабель. Такое исполнение упрощает установку в аппаратуре и обеспечивает механическую фиксацию ответной части за счёт резьбового соединения.

Покрытие контактов серебром способствует стабильности переходного сопротивления. Низкое значение сопротивления контакта — не более 2,5 мОм — подтверждает пригодность изделия для передачи токовых нагрузок до 10 А на контакт. Высокое сопротивление изоляции в нормальных условиях — от 5000 до 10000 МОм — характеризует надёжную электрическую изоляцию цепей.

Применение

2РТТ20БПН-5Ш-7В используется в радиотехнической и радиоэлектронной аппаратуре. Допускается применение в HVAC-системах и промышленном оборудовании. Соединитель позиционируется как надёжный разъём общего назначения. Он подходит для цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В.

Благодаря всеклиматическому исполнению и стойкости к вибрации и ударам изделие может эксплуатироваться в составе оборудования, подверженного механическим нагрузкам и перепадам температуры. Диапазон от минус 60 до плюс 100 градусов Цельсия охватывает большинство практических условий работы промышленной и радиоэлектронной аппаратуры.

Для монтажа применяется объёмный способ пайкой. Неэкранированный кабель фиксируется с помощью гайки и резьбового соединения. Перед установкой следует учитывать количество контактов — 5, их диаметр — 1,5 мм и сочетание 7В. Эти параметры определяют совместимость с ответными частями соответствующего исполнения.

Ключевые сведения

Артикул: 5192. Категория: 2РТТ20. Название: 2РТТ20БПН-5Ш-7В. Изделие представляет собой вилку блочную низкочастотного цилиндрического соединителя серии 2РТТ с прямым патрубком и гайкой для монтажа неэкранированным кабелем. Подтверждённые параметры включают 5 контактов диаметром 1,5 мм, сочетание 7В, серебряное покрытие, ток до 10 А на контакт, сопротивление контакта не более 2,5 мОм, сопротивление изоляции от 5000 до 10000 МОм, работу при частоте до 3 МГц и амплитудном напряжении до 850 В.
