Назначение соединителя 2РТТ20БПН-4Ш-39В

2РТТ20БПН-4Ш-39В — это пылебрызгозащищённый цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для коммутации электрических цепей в составе радиоэлектронной аппаратуры, приборов и кабельных сборок, где требуется стойкость к воздействию внешних климатических и механических факторов.

По конструктивному исполнению это блочная вилка с прямым патрубком для неэкранированного кабеля, имеющая 4 контакта и всеклиматическое исполнение. Соединитель состоит из двух частей — вилки и розетки — и предназначен для внутреннего объёмного монтажа пайкой.

Расшифровка обозначения 2РТТ20БПН-4Ш-39В

Обозначение изделия построено по стандартной схеме и содержит полную информацию о типе и исполнении соединителя:

• 2РТТ — тип соединителя: цилиндрический низкочастотный;
• 20 — условный размер корпуса;
• Б — блочный корпус;
• ПН — прямой патрубок для неэкранированного кабеля;
• 4Ш — 4 контакта, вилка;
• 39 — сочетание контактов;
• В — всеклиматическое исполнение.

Таким образом, маркировка однозначно указывает на блочную вилку с четырьмя контактами, прямым патрубком под неэкранированный кабель и всеклиматическим исполнением, что определяет область её применения и условия эксплуатации.

Подтверждённые технические особенности

Соединитель 2РТТ20БПН-4Ш-39В обладает следующими электрическими и эксплуатационными характеристиками:

• максимальное рабочее напряжение: до 700–850 В (амплитудное значение);
• рабочий ток на контакт: 10 А;
• сопротивление контактов: не более 1–2,5 мОм в зависимости от диаметра;
• сопротивление изоляции: не менее 1000 МОм;
• минимальная наработка: 1000 часов;
• число сочленений-расчленений: не менее 500.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие рассчитано на работу в жёстких условиях. Соединитель выдерживает температуры от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, а также смену температур до плюс 180 градусов Цельсия. Сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в степени минус 4 Паскаля.

Кроме того, соединитель устойчив к вибрации в диапазоне от 1 до 10000 Герц с ускорением до 100 метров на секунду в квадрате, к ударам с ускорением до 10000 метров на секунду в квадрате и к линейному ускорению до 2000 метров на секунду в квадрате. Всеклиматическое исполнение обеспечивает пылебрызгозащиту и пригодность к эксплуатации в различных климатических зонах.

Применение и монтаж

Соединитель 2РТТ20БПН-4Ш-39В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он предназначен для внутреннего объёмного монтажа пайкой, что позволяет использовать его в блоках и модулях радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с повышенной стойкостью к механическим и климатическим нагрузкам.

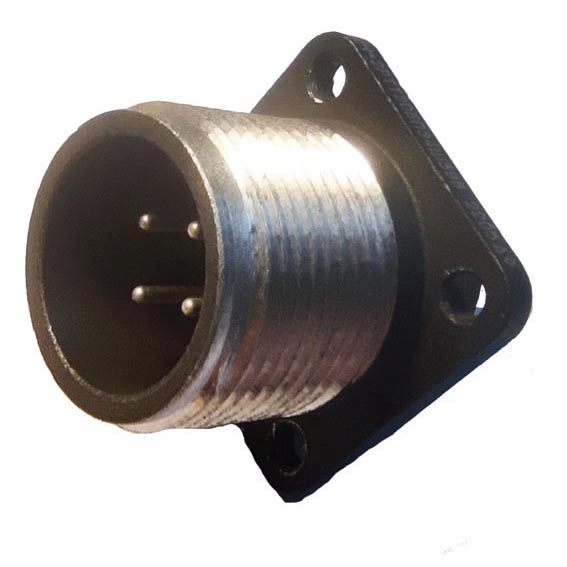

На изображении показана вилка с серым металлическим корпусом, красным пластиковым вставным элементом и крепёжными фланцами, типичными для этой серии. Фланцевое крепление обеспечивает надёжную фиксацию соединителя на панели или в блоке аппаратуры.

Благодаря сочетанию четырёх контактов, рабочему току 10 А на контакт и напряжению до 850 В (амплитудное значение), соединитель подходит для коммутации цепей питания и сигнальных цепей в составе бортовой, измерительной и промышленной аппаратуры. Всеклиматическое исполнение и широкий температурный диапазон делают его пригодным для эксплуатации в полевых и тяжёлых условиях.
