2РТТ20БПН-4Г-6В

Цена:

3900 ₽

Технические характеристики

2РТТ20БПН-4Г-6В

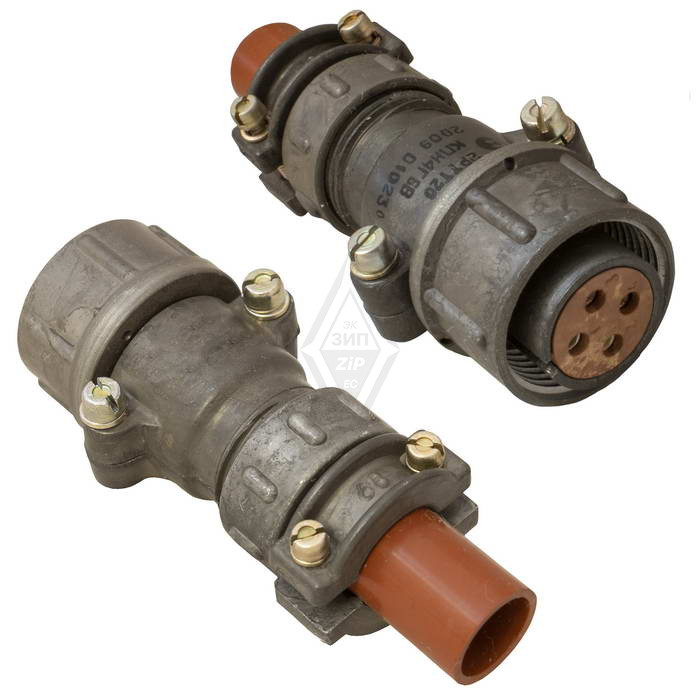

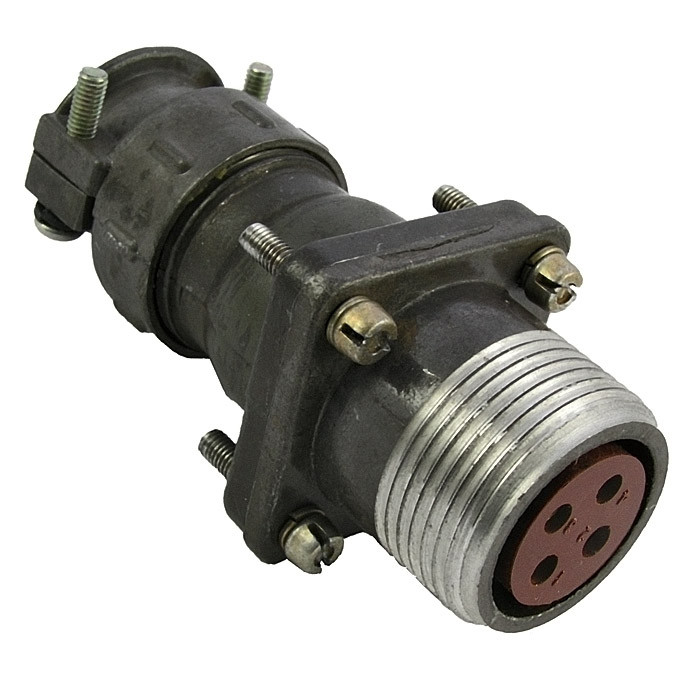

2РТТ20БПН-4Г-6В — это блочная приборная розетка, низкочастотный цилиндрический электрический соединитель всеклиматического исполнения.

Основные характеристики

Соединитель имеет 4 контакта диаметром 2,5 мм с серебряным покрытием, сопротивление контакта не превышает 1 мОм. Максимальная токовая нагрузка на контакт — 25 А, общая — до 100 А, рабочая частота до 3 МГц при напряжении до 850 В (амплитудное). Сопротивление изоляции — не менее 5000 МОм, количество сочленений-расчленений — 500, наработка — минимум 1000 часов. +3

Условия эксплуатации

Работает при температурах от -60°C до +100°C, выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², механические удары до 10000 м/с² (одиночный) и 1500 м/с² (многократный). Подходит для пониженного давления 1,3×10⁻⁴ Па и повышенной влажности до 98% при +40°C, поляризация — одношпоночная, монтаж — объемный пайкой. +4

Назначение и конструкция

Предназначен для электрических цепей в радиотехнической и радиоэлектронной аппаратуре, негерметичный тип с резьбовой фиксацией. Расшифровка: 2РТТ — тип, 20 — размер корпуса, Б — блочный, ПН — без патрубка, 4Г — 4 контакта, 6В — исполнение. Срок сохраняемости — 15 лет. +3

Описание

Назначение соединителя 2РТТ20БПН-4Г-6В

2РТТ20БПН-4Г-6В представляет собой блочную приборную розетку и одновременно низкочастотный цилиндрический электрический соединитель всеклиматического исполнения. Изделие предназначено для коммутации электрических цепей в радиотехнической и радиоэлектронной аппаратуре. Конструкция относится к негерметичному типу с резьбовой фиксацией ответной части, что обеспечивает надёжное механическое удержание сочленённой пары при воздействии вибраций и ударных нагрузок.

Соединитель применяется там, где требуется передача сигналов и питающих напряжений в условиях жёстких климатических и механических воздействий, в том числе в составе блочных и приборных узлов, монтируемых объёмной пайкой. Расшифровка обозначения типономинала следующая: 2РТТ — тип соединителя, 20 — размер корпуса, Б — блочное исполнение, ПН — исполнение без патрубка, 4Г — число контактов, 6В — вариант исполнения.

Подтверждённые технические характеристики

Электрические параметры соединителя нормированы для работы в цепях с высокими токами и умеренными частотами. Ниже приведены значения, установленные для данного типономинала.

Количество контактов — 4, диаметр каждого контакта 2,5 миллиметра, покрытие контактов серебряное.
Сопротивление контакта — не более 1 миллиома.
Максимальная токовая нагрузка на один контакт — 25 ампер, суммарная нагрузка на соединитель — до 100 ампер.
Рабочая частота — до 3 мегагерц при напряжении до 850 вольт амплитудного значения.
Сопротивление изоляции — не менее 5000 мегаом.
Количество сочленений и расчленений — 500 циклов.
Наработка — не менее 1000 часов.
Поляризация — одношпоночная, что исключает неправильное сочленение.
Способ монтажа — объёмный, пайкой.
Срок сохраняемости — 15 лет.

Перечисленные параметры определяют область применения изделия: силовые и сигнальные цепи, где важны стабильно низкое переходное сопротивление контакта и способность выдерживать значительный ток при относительно невысоких рабочих частотах.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель выполнен во всеклиматическом исполнении и рассчитан на работу в широком диапазоне температур и нагрузок. Рабочий температурный диапазон составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением 300 метров на секунду в квадрате, а также механические удары с ускорением до 10000 метров на секунду в квадрате при одиночном воздействии и до 1500 метров на секунду в квадрате при многократном воздействии.

Допускается эксплуатация при пониженном атмосферном давлении 1,3 на 10 в минус четвёртой степени паскаля и при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Такое сочетание параметров позволяет применять розетку в аппаратуре, работающей в тяжёлых условиях, включая высотные и наземные комплексы, где предъявляются требования к стойкости к вибрации, ударам и влаге.

Конструктивные особенности и применение

Блочное исполнение без патрубка означает, что соединитель предназначен для установки непосредственно на блок или приборную панель, а отсутствие патрубка упрощает компоновку и снижает габариты узла. Резьбовая фиксация ответной части обеспечивает устойчивость к самоотвинчиванию при вибрации. Одношпоночная поляризация гарантирует единственно возможное взаимное положение частей соединителя при сочленении, что важно при монтаже в стеснённых условиях.

Объёмный монтаж пайкой предъявляет требования к подготовке проводников и температуре паяльника, однако обеспечивает надёжное электрическое соединение с низким сопротивлением. Серебряное покрытие контактов поддерживает стабильное переходное сопротивление в течение всего срока службы, а заявленный срок сохраняемости 15 лет позволяет формировать складской запас изделий без риска потери рабочих свойств.

Таким образом, 2РТТ20БПН-4Г-6В — это силовой низкочастотный соединитель для ответственных цепей радиотехнической и радиоэлектронной аппаратуры, сочетающий высокую токовую нагрузку, широкий температурный диапазон и стойкость к вибрационным и ударным воздействиям.
