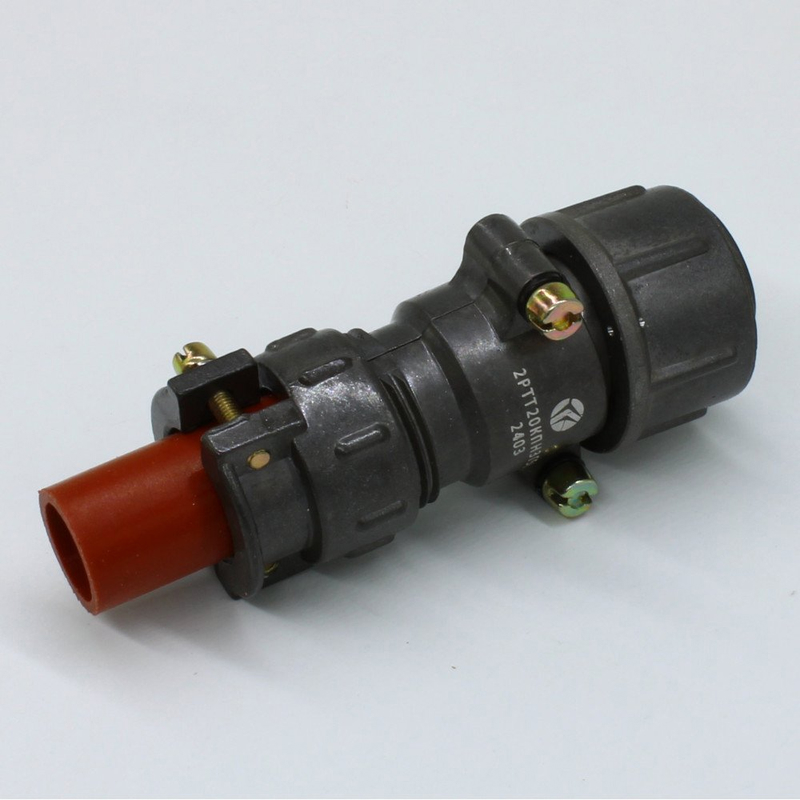

Назначение соединителя 2РТТ20БПН-3Г-5В

Соединитель 2РТТ20БПН-3Г-5В представляет собой цилиндрический низкочастотный теплостойкий электрический соединитель пылебрызгозащищённого исполнения. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное соединение при воздействии повышенных температур, вибраций, ударов и пониженного атмосферного давления.

По конструктивному исполнению это блочная розетка с тремя гнёздами диаметром 5 мм. Буквенные обозначения в маркировке указывают на наличие прямого патрубка (П) и гайки для неэкранированного кабеля (Н). Корпус соединителя металлический, изолятор выполнен из карболита, крепление — резьбовое.

Подтверждённые технические особенности

Основные электрические и эксплуатационные параметры соединителя подтверждаются его характеристиками:

• максимальное рабочее напряжение — от 700 до 850 В;
• ток на контакт — до 35 А;
• сопротивление контактов — не более 0,3 мОм для гнёзд диаметром 5 мм;
• сопротивление изоляции — не менее 1000 до 5000 МОм;
• число сочленений-расчленений — 500 циклов;
• наработка — минимум 1000 часов;
• срок сохраняемости — от 15 до 20 лет.

Соединитель устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g, к ударам с ускорением до 1000 g и к пониженному давлению до 10 в минус шестой степени миллиметра ртутного столба. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Исполнение подходит для тропического климата и воздействия специальных факторов.

Конструктивные и материаловедческие решения

Металлический корпус обеспечивает механическую прочность и экранирующие свойства в пределах, определяемых неэкранированным кабелем. Карболитовый изолятор сохраняет диэлектрические характеристики при нагреве. Резьбовая фиксация исключает самопроизвольное расчленение под воздействием вибрации. Прямой патрубок и гайка предназначены для монтажа неэкранированного кабеля.

Применение и условия эксплуатации

Соединитель 2РТТ20БПН-3Г-5В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Благодаря теплостойкости и стойкости к вибрации, ударам и пониженному давлению он востребован в составе бортовой и наземной аппаратуры, в приборах, работающих в тяжёлых климатических условиях, включая тропический климат.

Изделие производится российскими компаниями, в частности НПО «Каскад» и «Элекон». Артикул товара — 5189. Категория — 2РТТ20. Производитель в предоставленных данных не указан, поэтому конкретный изготовитель партии может отличаться.

При монтаже необходимо учитывать диаметр гнёзд 5 мм, резьбовое крепление и тип кабеля — неэкранированный. Для сохранения заявленных характеристик следует соблюдать температурный диапазон от минус 60 до плюс 100 градусов Цельсия и не превышать максимальное рабочее напряжение 850 В (амплитудное значение) и ток на контакт 35 А.
