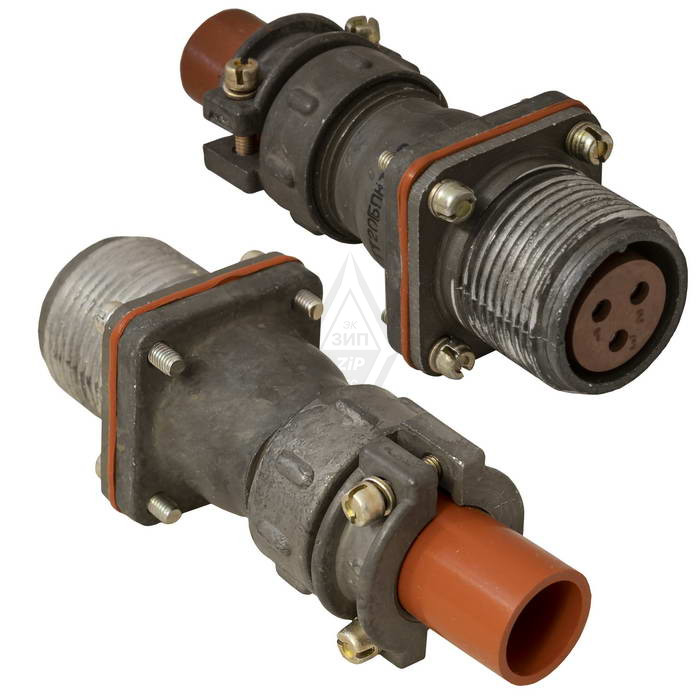

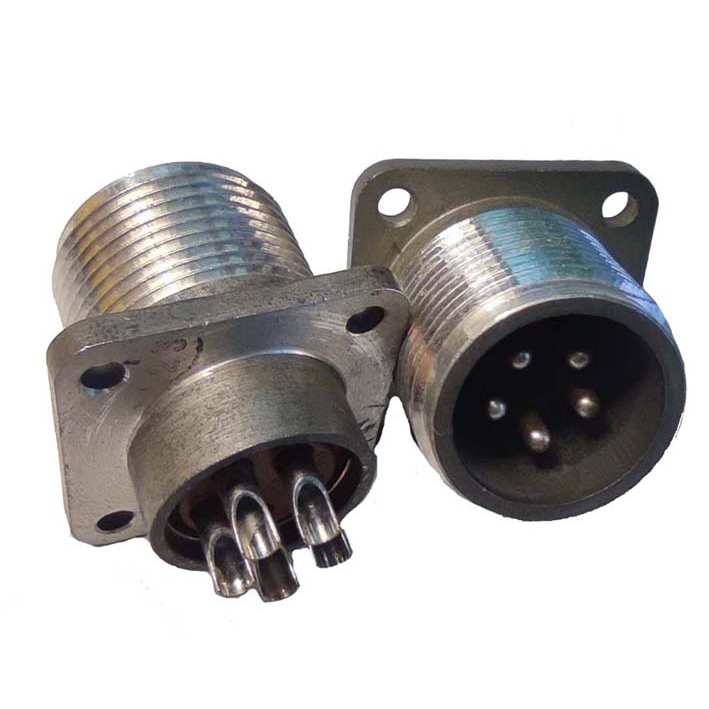

Назначение соединителя 2РТТ20БПЭШ40В «5»

Соединитель 2РТТ20БПЭШ40В «5» (артикул 5292) — низкочастотный цилиндрический электрический соединитель серии 2РТТ, предназначенный для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для коммутации проводов, кабелей, узлов и блоков в составе различных устройств, где требуется стабильный электрический контакт в широком диапазоне условий эксплуатации.

Соединитель работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструктивно изделие состоит из вилки и розетки, которые могут быть приборными (без патрубка, с прямым или угловым патрубком) либо кабельными. Поставка осуществляется в исполнении, соответствующем индексу «5» в обозначении, что отражает приёмку по установленным нормативам.

Конструктивные особенности и расшифровка обозначения

Модель 2РТТ20БПЭШ40В относится к негерметичным, теплостойким, тропикоустойчивым соединителям всеклиматического исполнения. Условный размер корпуса — 20. Вид сочленения — резьбовой, что обеспечивает механическую фиксацию и стабильность контакта при вибрационных нагрузках.

Монтаж выполняется объёмным способом, пайкой, с внутренним присоединением проводников. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает надёжность электрического соединения. Материал корпуса — металл, изолятора — карболит.

Расшифровка обозначения складывается из следующих элементов:

• Б — блочный;
• ПЭ — приборный электрический;
• Ш — с колпаком (shroud);
• 40 — сочетание контактов;
• В — всеклиматический.

Технические характеристики

Соединители серии 2РТТ выдерживают широкий диапазон условий эксплуатации, что подтверждается приведёнными ниже параметрами.

• Максимальное рабочее напряжение — 850 В (амплитудное значение).
• Максимальная частота — 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 °C.
• Вибрация синусоидальная — диапазон 1–5000 Гц при ускорении 300 м/с² (30 g).
• Механический удар одиночный — 10000 м/с² (1000 g).
• Наработка — не менее 1000 ч.
• Число сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

Применение и эксплуатационные качества

Благодаря всеклиматическому исполнению и теплостойкости соединитель 2РТТ20БПЭШ40В «5» подходит для эксплуатации в аппаратуре, работающей в условиях повышенной влажности, перепадов температур и механических нагрузок. Тропикоустойчивое исполнение позволяет использовать изделие в регионах с жарким и влажным климатом без потери рабочих свойств.

Резьбовое сочленение и серебряное покрытие контактов обеспечивают стабильность параметров при вибрации и ударах, что важно для бортовой, промышленной и специальной электроники. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества для данной категории продукции.

Соединитель применяется в составе узлов и блоков радиоэлектронной аппаратуры, систем управления, измерительных устройств и другой техники, где требуется надёжная низкочастотная коммутация цепей с напряжением до 850 В и частотой до 3 МГц. Ресурс в 500 циклов сочленения-расчленения и срок сохраняемости 15 лет делают изделие пригодным как для серийного производства, так и для комплектования ремонтных и запасных частей.
