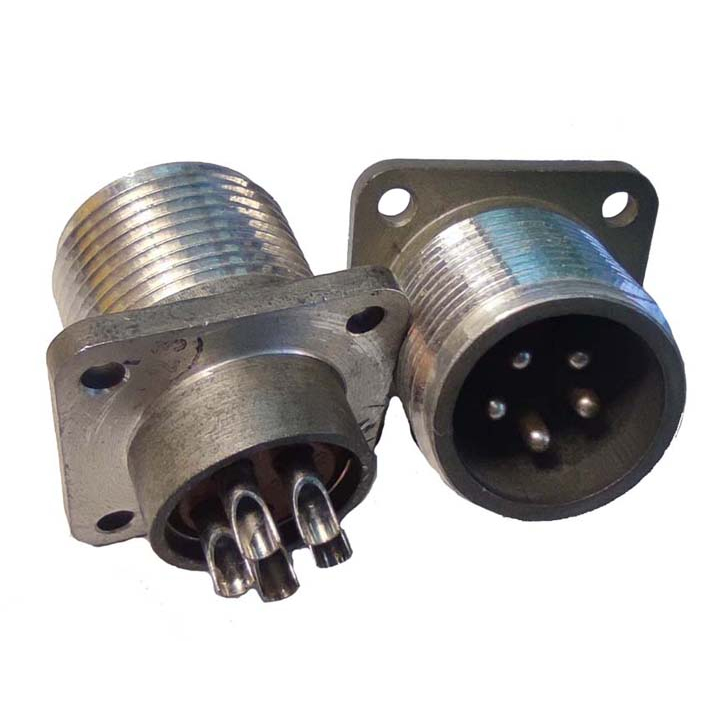

2РТТ20БПЭШ40В — это низкочастотный цилиндрический блочный соединитель всеклиматического исполнения, предназначенный для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики

Он работает в цепях постоянного и переменного тока частотой до 3 МГц при максимальном напряжении 850 В (амплитудное значение). Рабочий ток на одиночный контакт достигает 20 А, сопротивление контактов — не более 1–2,5 МОм в зависимости от диаметра (от 1,5 до 9 мм). Диапазон рабочих температур — от -60 до +100 °C, с устойчивостью к вибрации (до 300 м/с²), ударам (до 10000 м/с²) и повышенной влажности до 98% при +40 °C.

Конструкция и расшифровка

Соединитель блочного типа (Б) с прямым патрубком (П), вероятно, с экранированной модификацией (ЭШ), содержит 5 контактов в сочетании 40 (например, диаметры 1,5–5,5 мм). Условное обозначение: 2РТТ — серия, 20 — размер корпуса, Ш — шестигранник для монтажа, В — всеклиматическое исполнение. Состоит из вилки и розетки, монтируется объемно пайкой, с резьбовой фиксацией.

Применение

Используется в различных видах аппаратуры для соединения проводов, кабелей и блоков, включая радиоэлектронное оборудование. Обеспечивает высокую изоляцию (не менее 5000 МОм), наработку 1000 часов и до 500 циклов сочленений-расчленений.
