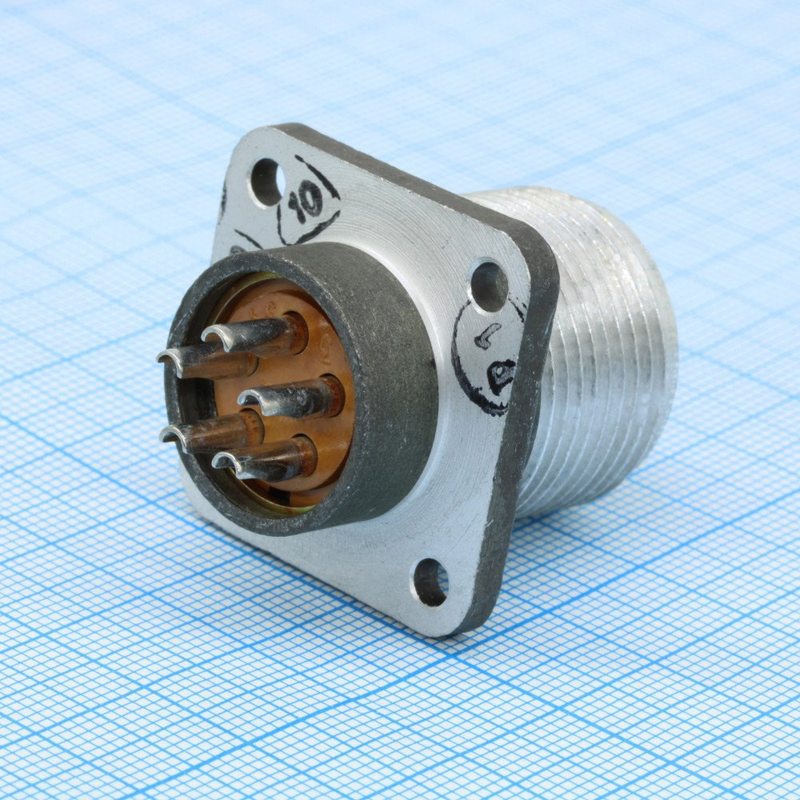

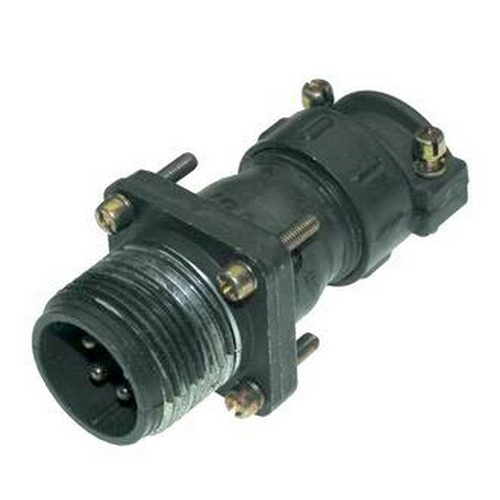

2РТТ20БПЭ5Ш7В (с ответной частью ШР20ПК5ЭШ7) — это блочная приборная вилка низкочастотного цилиндрического соединителя серии 2РТТ, предназначенная для надежного соединения электрических цепей. Она используется в электро- и радиоаппаратуре для работы с постоянным и переменным током (до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет 5 контактов диаметром 1,5 мм с серебряным покрытием, максимальной токовой нагрузкой 10 А на контакт (общая — 50 А) и сопротивлением контакта не более 2,5 мОм. Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов. Выдерживает вибрацию (1-5000 Гц, до 300 м/с²), удары и температуры от -60°C до +100°C в всеклиматическом исполнении.

Конструкция и монтаж

Это пылебрызгозащищенный негерметичный разъем с резьбовым соединением и одношпоночной поляризацией корпусов, для внутреннего монтажа с экранированными или неэкранированными кабелями. Вилка блочная (Б) с прямым патрубком (П), без дополнительных обозначений для патрубка, поставляется по ТУ ГЕ0.364.120 (приемка 7).

Применение

Разъем применяется для соединения и разъединения проводов, кабелей, узлов и блоков в различных устройствах, совместим с сериями ШР и 2РТ-А. Условное обозначение: 2РТТ (тип), 20 (размер корпуса), БПЭ5Ш7В (блочный, прямой патрубок, экранированный, 5 контактов).
