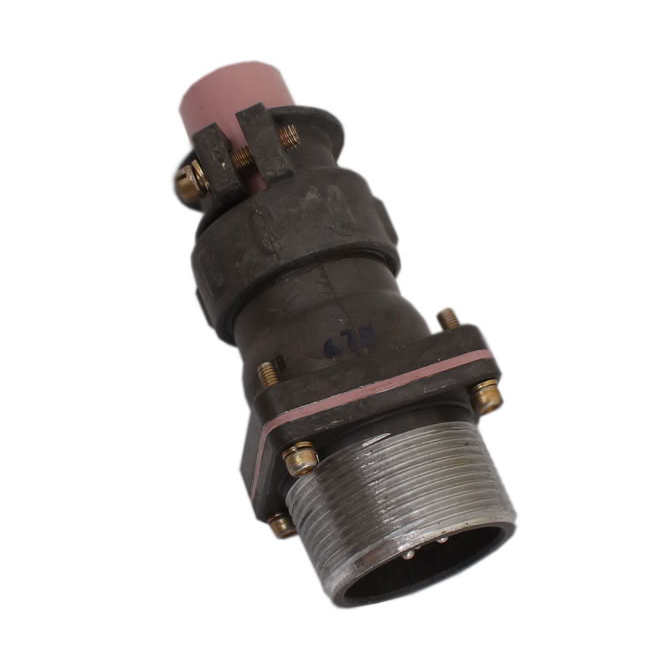

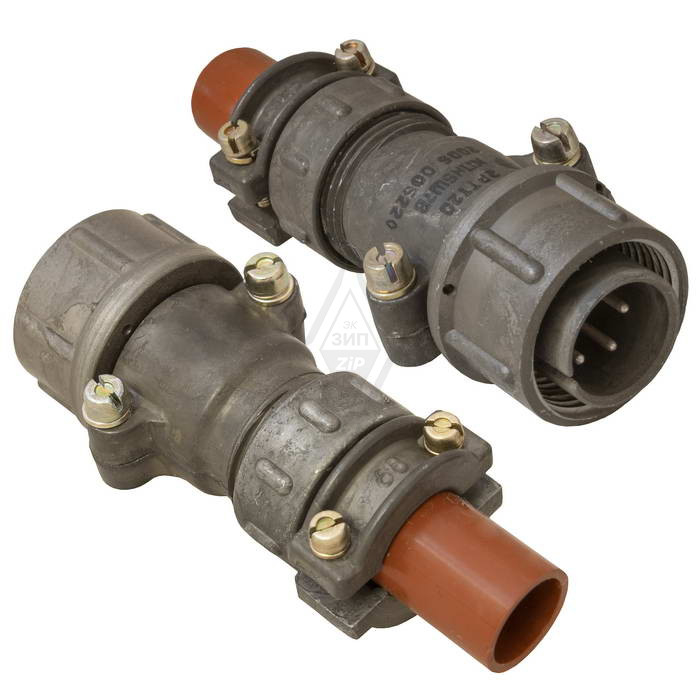

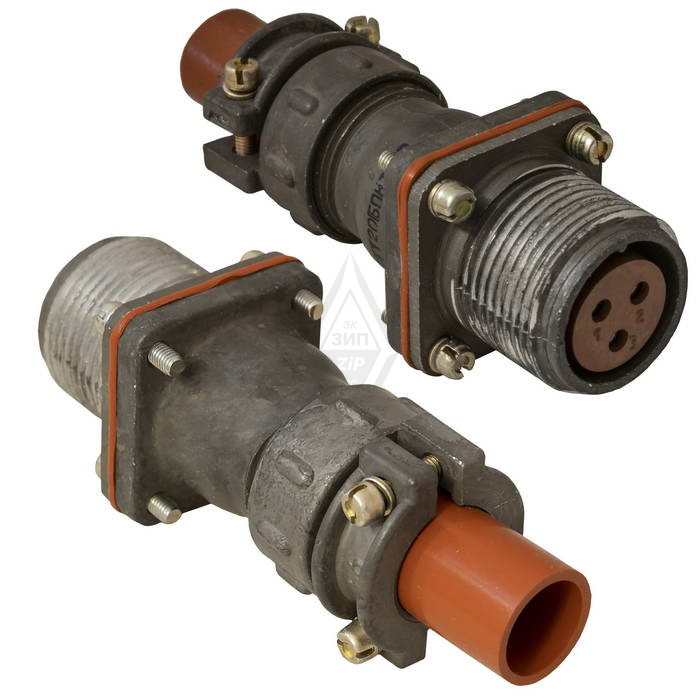

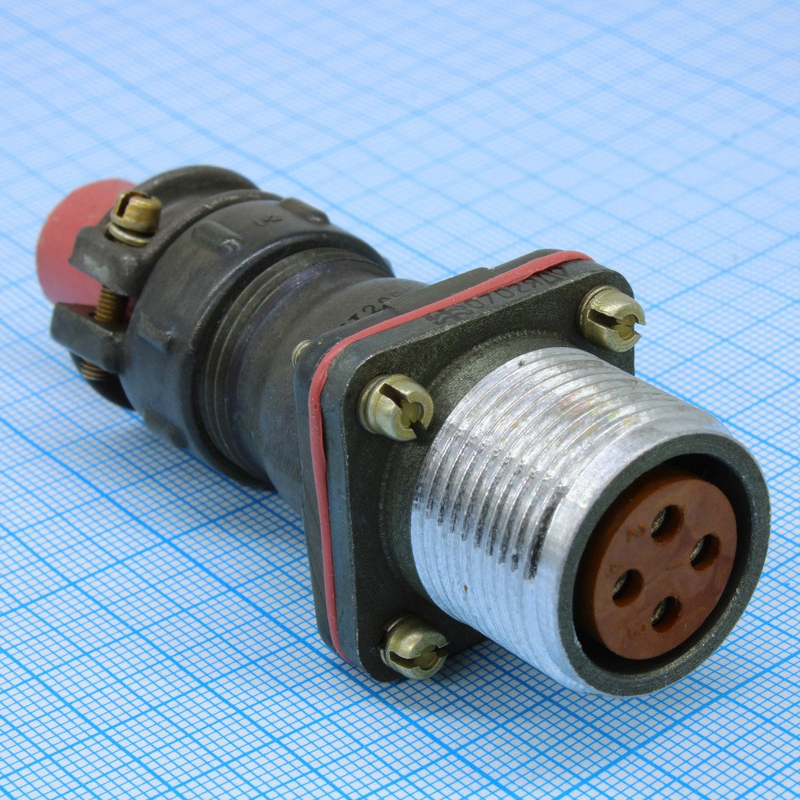

Назначение соединителя 2РТТ20БПЭ5Ш7В

Соединитель 2РТТ20БПЭ5Ш7В с приёмкой «ОТК» — это низкочастотный цилиндрический разъём общего назначения, выпускаемый производителем «Каскад». Изделие предназначено для электрического соединения и коммутации цепей в радио- и электронной аппаратуре общепромышленного и военного назначения.

Основное назначение — приборная вилка для подключения блоков, плат и кабелей в электронных и радиотехнических системах. Соединитель применяется в промышленной аппаратуре, в том числе в составе вооружения, военной и специальной техники (ВВСТ), с соблюдением соответствующих технических условий.

Модель выпускается в исполнении с приёмкой «ОТК», то есть прошла общепромышленную приёмку. Год выпуска — 2024. Артикул товара — 5286.

Расшифровка обозначения 2РТТ20БПЭ5Ш7В

Маркировка соединителя построена по стандартной схеме, где каждая группа символов отражает конструктивные и эксплуатационные особенности изделия.

• 2РТТ — серия низкочастотных цилиндрических соединителей, рассчитанных на работу на частотах до 3 МГц.
• 20 — условный размер корпуса, диаметр которого составляет около 20 мм.
• Б — блочный корпус, то есть вилка, предназначенная для монтажа на плату или панель.
• П — прямой патрубок для подключения экранированного кабеля.
• Э — пылебрызгозащитное исполнение корпуса.
• 5Ш7В — пятиконтактная вилка с прямым штыревым контактом, категория качества «ОТК» (общепромышленная приёмка).

Таким образом, полное обозначение однозначно указывает на тип корпуса, способ монтажа, степень защиты и число контактов.

Технические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока. Ниже приведены подтверждённые электрические и эксплуатационные параметры изделия.

• Рабочее напряжение — до 850 В (амплитудное значение) для постоянного и переменного тока.
• Максимальный рабочий ток на один контакт — до 10 А.
• Общий ток по корпусу — до 50 А.
• Сопротивление контакта — не более 2,5 мОм.
• Материал контактов — серебро.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Климатическое исполнение — всеклиматическое.
• Рабочий диапазон температур — как правило, от минус 60 до плюс 100 градусов Цельсия.

Изделие обеспечивает устойчивость к вибрации (до сотен метров на секунду в квадрате) и механическим ударам, характерным для бортовой и промышленной аппаратуры. Минимальная наработка составляет не менее 1000 часов, а число сочленений–расчленений — не менее 500 циклов.

Условия применения и совместимость

Соединитель применяется в составе промышленной аппаратуры и оборудования ВВСТ при соблюдении требований технических условий ГЕ0.364.120ТУ и АШДК.434410.060ТУ. Модель совместима с ответными частями серии 2РТТ20 соответствующего типа.

Благодаря блочному корпусу и прямому патрубку изделие удобно для монтажа на панель или плату с последующим подключением экранированного кабеля. Пылебрызгозащитное исполнение и всеклиматический диапазон температур позволяют использовать соединитель в условиях повышенной влажности и загрязнения, а также при значительных перепадах температуры.

Комплектация и область применения

Соединитель поставляется как отдельное изделие — приборная вилка с пятью штыревыми контактами. Данные о дополнительной комплектации, гарантийном сроке и стране производства в предоставленной информации не указаны.

1. Подключение блоков и модулей в электронных и радиотехнических системах.
2. Коммутация плат и кабельных сборок в промышленной аппаратуре.
3. Применение в составе бортового и наземного оборудования, включая ВВСТ, при соблюдении технических условий.

Изделие относится к категории 2РТТ20 и выпускается производителем «Каскад» с приёмкой «ОТК» в 2024 году.
