Назначение

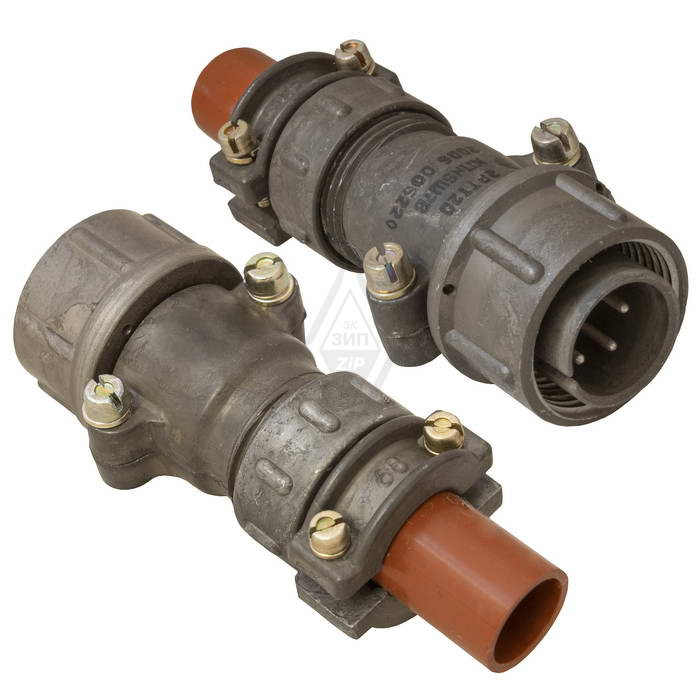

2РТТ20БПЭ5Ш7В — это разъём серии 2РТТ, предназначенный для электрического соединения цепей переменного и постоянного тока, передачи силовых и низкочастотных сигналов. Изделие относится к категории 2РТТ20 и имеет артикул 5288. По конструктивному исполнению это брызгопылезащищённый цилиндрический низкочастотный разъём блочного типа, вилка с прямым патрубком и гайкой для экранированного кабеля. Контакты имеют серебряное покрытие, а фиксация выполняется резьбовым способом. Маркировка «5» соответствует техническим условиям приёмки ГЕ0.364.126ТУ 2015 года.

Такое исполнение позволяет применять разъём в составе оборудования, где требуется надёжное соединение при воздействии пыли, влаги, вибраций и других внешних факторов. Возможность использования экранированного кабеля важна для защиты цепей от электромагнитных помех.

Подтверждённые особенности

Разъёмы серии 2РТТ отличаются высокой надёжностью и устойчивостью к внешним воздействующим факторам. В предоставленных данных подтверждены следующие особенности:

• Тип: цилиндрический низкочастотный разъём блочного типа, вилка.
• Конструкция: прямой патрубок и гайка для экранированного кабеля, резьбовая фиксация.
• Покрытие контактов: серебряное.
• Защита: брызгопылезащищённое исполнение.
• Маркировка «5»: технические условия приёмки ГЕ0.364.126ТУ 2015 года.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Повышенная относительная влажность: до 98 % при температуре до плюс 35 °C.
• Номинальное напряжение: до 700 В переменного и постоянного тока.
• Количество циклов сочленений-расчленений: не менее 500.
• Устойчивость к вибрационным и ударным нагрузкам, а также к пониженному атмосферному давлению.

Электрические и эксплуатационные параметры

Электрические параметры разъёма позволяют использовать его в цепях переменного и постоянного тока с номинальным напряжением до 700 В. Изделие обеспечивает передачу как силовых, так и низкочастотных сигналов. Количество циклов сочленений-расчленений составляет не менее 500, что гарантирует длительный срок службы при соблюдении условий эксплуатации. Разъём способен функционировать в широком диапазоне температур, обычно от минус 60 °C до плюс 100 °C, выдерживает повышенную относительную влажность до 98 % при температуре до плюс 35 °C и пониженное атмосферное давление.

Применение

Разъёмы серии 2РТТ широко используются в отраслях, где требуется надёжное электрическое соединение в условиях воздействия агрессивных сред, вибраций, пыли и влаги. Основные сферы применения:

• Оборонная промышленность и авиация: авиационная техника, радиолокационные станции, системы связи, наземные транспортные средства и другое военное оборудование.
• Промышленность: тяжёлое машиностроение, промышленная автоматика, железнодорожный транспорт, судостроение и энергетические установки.
• Специализированное оборудование: электронная аппаратура, измерительные приборы, телекоммуникационные системы, где необходима защита от электромагнитных помех благодаря возможности использования экранированного кабеля.

Производитель и серия

Производитель: АО «завод Элекон» (Казань), выпускает серию 2РТТ для внутренних и внешних цепей. Товар относится к категории 2РТТ20, артикул 5288. Сведения о комплектации, гарантии и стране производства в предоставленных данных не указаны.
