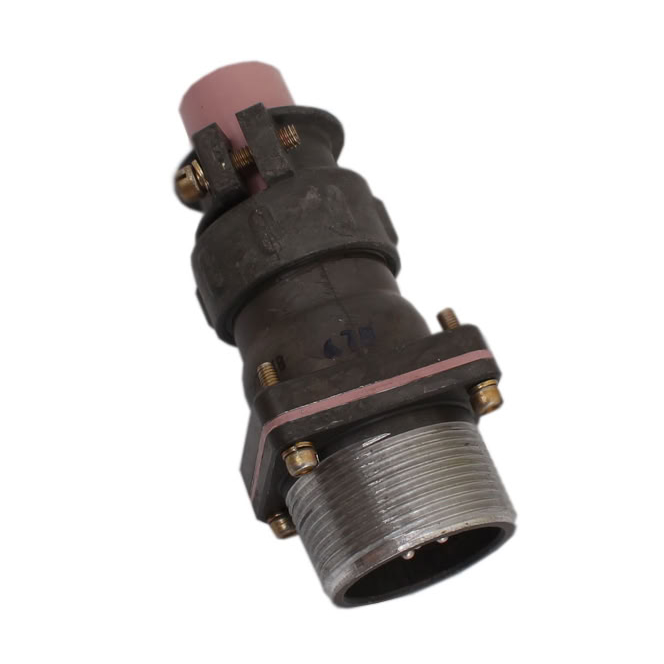

2РТТ20БПЭ5Ш40В 2024г «ОТК» Каскад

Цена:

2100 ₽

В наличии: 101 шт.

Производитель: Каскад

Технические характеристики

2РТТ20БПЭ5Ш40В от «Каскад» «ОТК» — это низкочастотный цилиндрический электрический соединитель (вилка блочная с прямым патрубком и гайкой для монтажа экранированным кабелем), предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 700–850 В.

Соединитель негерметичный, теплостойкий, тропикоустойчивый, всеклиматического исполнения с условным размером корпуса 20 и 5 контактами диаметром 2,5 мм. Рабочий ток на контакт — до 25 А, общая нагрузка — до 125 А, сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 1000–5000 МОм.

Выдерживает вибрацию до 10000 м/с² (1000 g), многократные удары до 1500 м/с² (150 g), линейные нагрузки до 2000 м/с² (200 g). Температура эксплуатации: от -60 до +100 °С (смена до +180 °С), влажность до 98% при +40 °С, пониженное давление до 1,3×10⁻⁴ Па. Наработка — минимум 1000 ч при 500 сочленениях-расчленениях, срок сохраняемости — 15 лет.

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения с резьбовой фиксацией и объемным монтажом пайкой. Категория качества «ОТК», соответствует ТУ ГЕ0.364.120, АШДК.434410.060ТУ, взаимосочленяем с ШР и 2РТ-А.

Материал контактов — серебро, типоразмер 20, монтаж внутренний.

Описание

Назначение

Соединитель 2РТТ20БПЭ5Ш40В производства «Каскад» категории качества «ОТК» представляет собой низкочастотный цилиндрический электрический соединитель. Изделие выполнено в виде блочной вилки с прямым патрубком и гайкой, предназначенной для монтажа экранированным кабелем.

Соединитель применяется для работы в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 700–850 В. Он относится к соединителям общего назначения с резьбовой фиксацией и объемным монтажом пайкой.

Основная область применения — радиоэлектронная и радиотехническая аппаратура, где требуется надежное электрическое соединение при воздействии интенсивных механических и климатических нагрузок.

Технические характеристики

Условный размер корпуса изделия — 20. Соединитель оснащен 5 контактами диаметром 2,5 мм с внутренним монтажом; материал контактов — серебро, типоразмер 20.

Рабочий ток на контакт — до 25 А.
Общая нагрузка — до 125 А.
Сопротивление контакта — не более 1 мОм.
Сопротивление изоляции — не менее 1000–5000 МОм.
Наработка — минимум 1000 ч при 500 сочленениях-расчленениях.
Срок сохраняемости — 15 лет.

Условия эксплуатации

Соединитель является негерметичным, теплостойким, тропикоустойчивым, всеклиматического исполнения. Изделие выдерживает вибрацию до 10000 м/с² (1000 g), многократные удары до 1500 м/с² (150 g) и линейные нагрузки до 2000 м/с² (200 g).

Температура эксплуатации составляет от минус 60 до плюс 100 °С с возможностью смены до плюс 180 °С. Влажность — до 98% при температуре плюс 40 °С. Пониженное атмосферное давление — до 1,3 на 10 в степени минус 4 Па.

Совместимость и нормативная база

Соединитель взаимосочленяем с изделиями типов ШР и 2РТ-А. Изделие соответствует техническим условиям ТУ ГЕ0.364.120 и АШДК.434410.060ТУ.

Комплектация и приемка

Категория качества — «ОТК», что подтверждает приемку изделия под контролем отдела технического контроля. Год выпуска — 2024. Артикул товара — 5283, категория — 2РТТ20.

Соединитель предназначен для монтажа экранированным кабелем с объемным монтажом пайкой, что обеспечивает надежный электрический контакт и устойчивость к внешним помехам в составе ответственных радиоэлектронных устройств.
