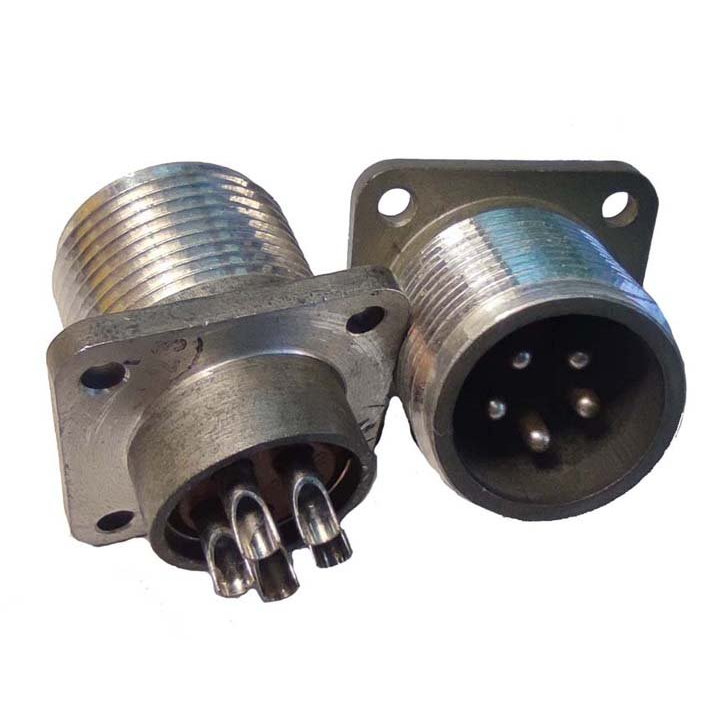

Назначение соединителя 2РТТ20БПЭ5Ш40В

2РТТ20БПЭ5Ш40В производства завода «Элекон» с приемкой отдела технического контроля (ОТК) представляет собой цилиндрический низкочастотный соединитель пылебрызгозащищенного исполнения. Изделие предназначено для надежного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Такой диапазон параметров делает соединитель пригодным как для слаботочных сигнальных линий, так и для цепей питания умеренной мощности в составе промышленного и электронного оборудования.

Конструкция ориентирована на эксплуатацию в условиях, где предъявляются повышенные требования к защите контактов от пыли и брызг, а также к устойчивости соединения при механических воздействиях. Приемка ОТК подтверждает, что каждая партия изделий прошла контроль со стороны отдела технического контроля предприятия-изготовителя.

Подтвержденные особенности и технические параметры

Ниже перечислены характеристики, заявленные для данной модели. Иные значения не приводятся, так как не указаны в исходных данных.

• Тип: цилиндрический низкочастотный соединитель.
• Производитель: завод «Элекон».
• Приемка: «ОТК».
• Исполнение: пылебрызгозащищенное.
• Корпус: диаметр 20 мм.
• Количество контактов в разъеме: 5.
• Тип патрубка: прямой (обозначение БП).
• Исполнение Э: экранированное.
• Исполнение Ш: с кожухом (shroud).
• Длина патрубка: 40 мм.
• Рабочее напряжение: до 850 В.
• Частотный диапазон: до 3 МГц.
• Род тока: постоянный и переменный.
• Монтаж: объемный.
• Год выпуска: 2024.
• Артикул: 5282.
• Категория: 2РТТ20.

Расшифровка обозначения помогает точно понять конфигурацию: серия 2РТТ, типоразмер 20, прямое исполнение патрубка, экранированное исполнение, наличие кожуха и длина патрубка 40 мм. Экранирование снижает влияние внешних электромагнитных помех на передаваемый сигнал, а кожух защищает контактную группу от механических повреждений и загрязнений.

Применение и условия эксплуатации

Соединитель применяется в промышленных системах, электронике и оборудовании, где требуется герметичность соединения и устойчивость к внешним воздействиям, включая вибрации и влажность. Пылебрызгозащищенное исполнение позволяет использовать изделие в цехах, на производственных участках и в аппаратуре, работающей в неблагоприятной среде. Широкий температурный диапазон, заявленный для серии, дает возможность эксплуатировать соединитель как в отапливаемых помещениях, так и в условиях перепадов температур.

Благодаря пяти контактам и объемному монтажу соединитель удобен для подключения кабельных сборок и жгутов внутри приборов, шкафов управления и блоков питания. Серия 2РТТ широко применяется в российской промышленности для низкочастотных соединений, что подтверждает ее совместимость с типовыми задачами промышленной автоматики и электронного приборостроения.

Ключевые преимущества для практического использования

1. Пылебрызгозащита обеспечивает стабильную работу контактов при повышенной влажности и запыленности.
2. Экранированное исполнение уменьшает уровень помех в цепях с полезным сигналом.
3. Кожух защищает разъем от случайных механических повреждений.
4. Прямой патрубок длиной 40 мм упрощает монтаж кабеля и фиксацию соединения.
5. Приемка ОТК подтверждает контроль качества на этапе выпуска.

Таким образом, 2РТТ20БПЭ5Ш40В с артикулом 5282 является законченным изделием для низкочастотных электрических соединений, рассчитанным на напряжение до 850 В и частоту до 3 МГц, с диаметром корпуса 20 мм, пятью контактами, экранированием, кожухом и патрубком длиной 40 мм. Модель выпущена в 2024 году и прошла приемку отдела технического контроля завода «Элекон».
