Назначение соединителя 2РТТ20БПЭ5Г7В

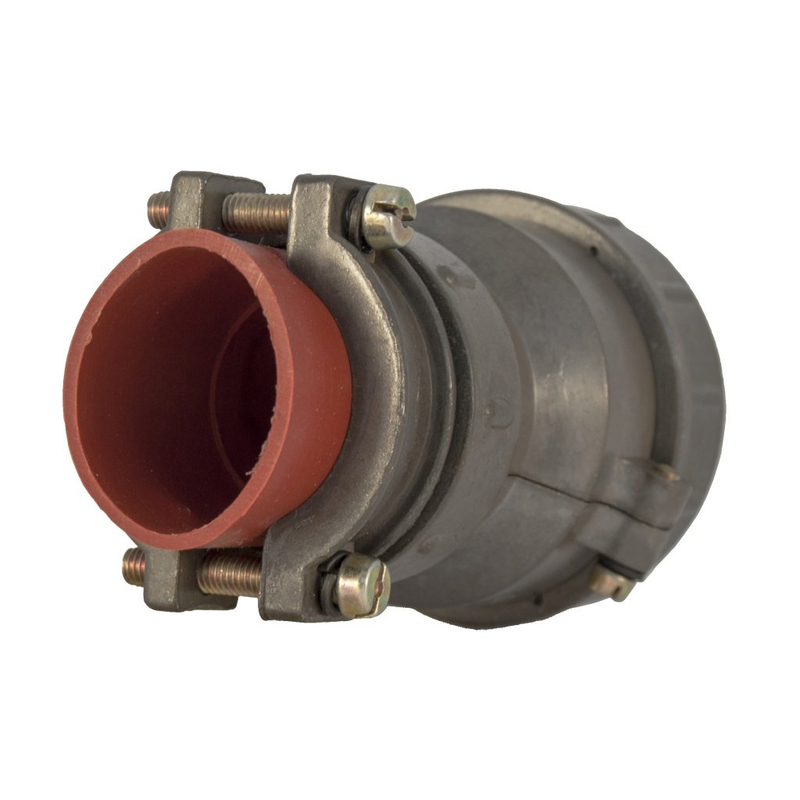

Соединитель 2РТТ20БПЭ5Г7В производства НПО «Каскад» — это низкочастотный цилиндрический электрический разъём во всеклиматическом исполнении, входящий в серию 2РТТ. Изделие предназначено для объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основное назначение — обеспечение надёжного многополюсного электрического соединения в промышленной аппаратуре, стационарных и мобильных устройствах, где предъявляются повышенные требования к устойчивости к вибрации, ударам и сложным климатическим условиям.

Обозначение «ОТК» в наименовании относится к заводскому контролю качества и подтверждает приёмку изделия, а не указывает на отдельный тип или модификацию разъёма. Год выпуска — 2024. Артикул товара — 5281.

Подтверждённые технические особенности

Конструкция соединителя серии 2РТТ рассчитана на эксплуатацию в тяжёлых условиях. Ниже приведены подтверждённые параметры изделия.

• Условный размер корпуса — 20, что соответствует диаметру корпуса около 20 мм.
• Количество контактов — 5. Тип «Б» соответствует конструктивно-функциональной подгруппе, обычно это розетка — блочный исполнительный элемент.
• Буквосочетание «ПЭ» указывает на приборное (блочное) экранированное исполнение, то есть розетку с экраном для снижения помех.
• Исполнение — негерметичное, пылебрызгозащищённое, всеклиматическое. Диапазон рабочих температур — примерно от минус 60 до плюс 100 °C при высокой влажности.
• Максимальное амплитудное напряжение в цепи — до 850 В.
• Максимальный ток на один контакт — около 10 А, суммарная токовая нагрузка — порядка 50 А для 5-контактного варианта.
• Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции — не менее нескольких тысяч МОм в нормальных условиях.
• Рабочий диапазон частот вибрации — до 5000 Гц, допустимые ускорения — порядка 300 м/с² (30g).
• Выдерживает многократные удары до 1500 м/с² (150g) и одиночные удары до 10 000 м/с² (1000g).
• Минимальная наработка — 1000 часов, количество сочленений-расчленений — не менее 500.

Область применения

Соединители серии 2РТТ применяются в промышленной аппаратуре, стационарных и мобильных устройствах, где требуется надёжное многополюсное соединение с устойчивостью к вибрации, ударам и сложным климатическим условиям. Экранированное исполнение «ПЭ» делает изделие пригодным для использования в цепях, где важно снижение уровня помех.

Всеклиматическое исполнение и расширенный температурный диапазон позволяют эксплуатировать разъём как в отапливаемых помещениях, так и на открытом воздухе, включая районы с холодным и влажным климатом. Обозначение «Г7В» обычно относится к типу сочленения (гнездо, вариант крепления) и к климатическому исполнению; в данном случае это всеклиматическое исполнение, рассчитанное на длительную эксплуатацию в сложных условиях.

Совместимость и подбор аналогов

При подборе замены или сопрягаемой части рекомендуется учитывать условный размер корпуса, количество и тип контактов, а также исполнение. Для данной позиции можно сопоставить изделие с ближайшими аналогами серии 2РТТ, например 2РТТ20Б5Г7В или 2РТТ20БПН5Г7В, однако окончательное решение следует принимать по актуальной документации производителя с учётом конкретных условий эксплуатации.
