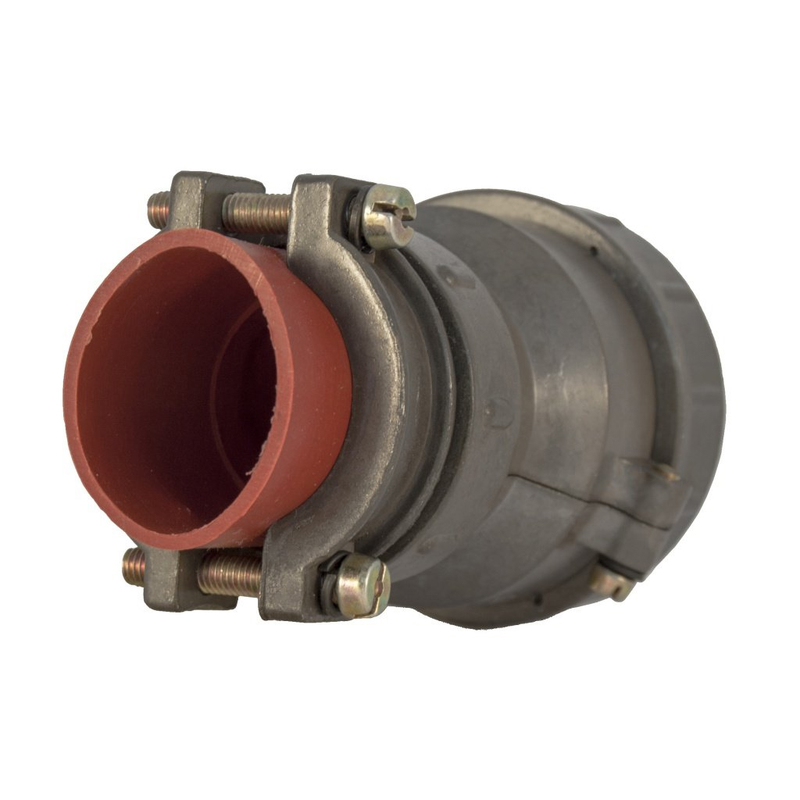

2РТТ20БПЭ5Г7В 2024г «ОТК» Элекон

Цена:

3550 ₽

В наличии: 102 шт.

Производитель: Элекон

Технические характеристики

Соединитель 2РТТ20БПЭ5Г7В «ОТК» — это цилиндрический низкочастотный пылебрызгозащищённый разъём российского производства завода «Элекон», относящийся к серии 2РТТ по ГОСТ / ТУ.

Этот разъём предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до (примерно) 850 В (амплитудное значение), то есть используется в низкочастотной аппаратуре, промышленном оборудовании и изделиях связи.
Он применяется как элемент разъёмного соединения в составе кабельных жгутов и блоков, где требуется надёжный контакт при воздействии пыли и брызг.

Маркировка «2РТТ20БПЭ5Г7В» означает:

серия 2РТТ — низкочастотный цилиндрический разъём;
конструктив 20 — определённый типоразмер корпуса;
Б — блочный корпус, предназначен для монтажа в ДПУ/панель без патрубка;
ПЭ — модификация, пылебрызгозащищённый вариант с определённой схемой контактов;
5Г7 — число контактов и их тип (в данном случае, вероятно, 5 контактов типа «гнездо» по схеме 7).

Исполнение «ОТК» указывает на тип приёмки и контроля качества изделия на заводе‑производителе: продукция проходит полный контроль ОТК (отдела технического контроля) и соответствует заявленным требованиям по параметрам и надёжности.
Такие разъёмы чаще используются в ответственных схемах, где требуется гарантированное выполнение электрических и механических характеристик (сопротивление контакта, изоляция, усилие сочленения и т.п.).

Описание

Назначение соединителя

Соединитель 2РТТ20БПЭ5Г7В производства завода «Элекон» — это цилиндрический низкочастотный пылебрызгозащищённый разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие относится к серии 2РТТ, выпускаемой в соответствии с ГОСТ и техническими условиями предприятия-изготовителя, и применяется там, где требуется надёжное разъёмное соединение в условиях воздействия пыли и водяных брызг.

Основное назначение разъёма — обеспечение электрического контакта между отдельными частями кабельных жгутов, блоков и приборов. Он работает в цепях с частотой до 3 МГц при амплитудном значении напряжения примерно до 850 В, что соответствует классу низкочастотной аппаратуры. Такие параметры делают соединитель пригодным для промышленного оборудования, изделий связи и другой техники, где не требуются сверхвысокочастотные тракты, но предъявляются повышенные требования к механической прочности и защищённости контактов.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ20БПЭ5Г7В построена по стандартной схеме и содержит полную информацию о типе и исполнении изделия:

2РТТ — серия низкочастотного цилиндрического разъёма.
20 — типоразмер корпуса, определяющий габаритные и присоединительные размеры.
Б — блочное исполнение корпуса, предназначенное для монтажа в панель или устройство без патрубка.
ПЭ — пылебрызгозащищённая модификация с определённой схемой расположения контактов.
5Г7 — количество и тип контактов: пять контактов типа «гнездо» по схеме 7.
В — вариант исполнения в рамках серии.

Конструктивно разъём представляет собой цилиндрический корпус с блочным креплением, рассчитанный на установку в панель или дно прибора. Пылебрызгозащищённое исполнение обеспечивается конструкцией корпуса и уплотнений, препятствующих проникновению пыли и брызг внутрь разъёма. Контакты типа «гнездо» обеспечивают стабильное переходное сопротивление и усилие сочленения, необходимое для вибрационных и ударных нагрузок.

Применение и приёмка «ОТК»

Разъёмы серии 2РТТ применяются в составе кабельных жгутов, соединительных блоков и шкафов управления. Типичные области использования — промышленная автоматика, низкочастотная аппаратура связи, измерительные и управляющие цепи, где важны гарантированные электрические и механические характеристики: сопротивление контакта, сопротивление изоляции, усилие сочленения и расчленения, устойчивость к внешним воздействиям.

Исполнение «ОТК» означает, что изделие прошло приёмку отделом технического контроля завода-изготовителя. Такая продукция предназначена для ответственных схем, в которых недопустимы отклонения от заявленных параметров. Приёмка ОТК подтверждает соответствие соединителя требованиям технических условий по электрическим, механическим и климатическим показателям.

Год выпуска указанной партии — 2024. Страна производства — Россия, изготовитель — завод «Элекон». Артикул позиции — 5280, категория — 2РТТ20. Соединитель поставляется как самостоятельное изделие; сведения о комплектации, гарантийном сроке и дополнительных сертификатах в предоставленных данных отсутствуют.

Ключевые подтверждённые параметры

Тип: цилиндрический низкочастотный разъём.
Серия: 2РТТ, типоразмер корпуса 20.
Исполнение корпуса: блочное, для монтажа в панель без патрубка.
Защита: пылебрызгозащищённое исполнение.
Количество контактов: пять, тип «гнездо», схема 7.
Рабочая частота: до 3 МГц.
Амплитудное напряжение: примерно до 850 В.
Приёмка: ОТК.
Год выпуска: 2024.
Производитель: «Элекон», Россия.
