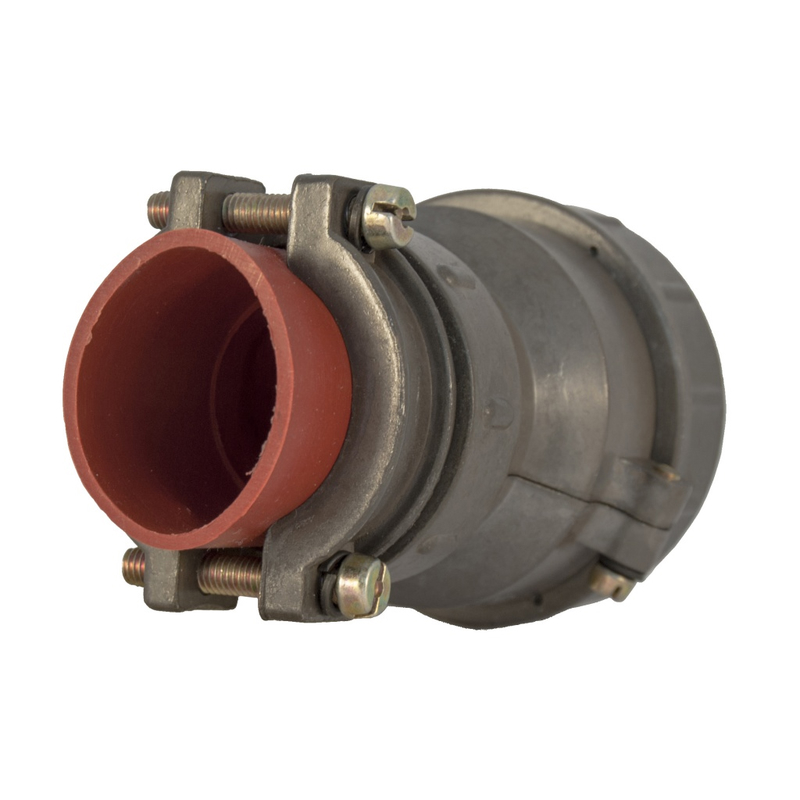

Назначение разъёма 2РТТ20БПЭ5Г40В

2РТТ20БПЭ5Г40В «Каскад» (ОТК) — низкочастотный цилиндрический электрический разъём общепромышленного исполнения, выпускаемый НПО «Каскад» по техническим условиям ТУ 6313-022-61929916-2015. Изделие предназначено для объёмного монтажа и применяется в электрических цепях постоянного и переменного тока с амплитудным значением напряжения до 850 В и частотой до 3 МГц. Соединитель востребован в радиоэлектронной и радиотехнической аппаратуре, а также в общепромышленных цепях, где важны вибро- и ударостойкость, устойчивость к высоким уровням звукового давления и широкий температурный диапазон.

Расшифровка маркировки

Обозначение товара построено по стандартной схеме серии 2РТТ и содержит несколько смысловых блоков:

• 2РТТ — серия цилиндрических низкочастотных соединителей.
• 20 — диаметр корпуса 20 мм.
• БПЭ — блочная конструкция с прямым экранирующим патрубком и гайкой.
• 5 — количество контактов.
• 40 — контактный набор, диаметр контактов около 2,5 мм.
• В — всеклиматическое исполнение.

Подтверждённые технические особенности

Разъём имеет резьбовую фиксацию сочленённого положения, что исключает самопроизвольное расчленение под воздействием вибраций и ударов. Номинальное и максимальное рабочее напряжение составляет порядка 700–850 В амплитудного значения, рабочий ток на контакт — около 25 А. Кожух прямой, оснащён патрубком и гайкой для экранированного кабеля.

Соединитель рассчитан на интервал рабочих температур примерно от минус 60 °C до плюс 100 °C и обеспечивает всеклиматическое исполнение В. Характеристики включают повышенную устойчивость к вибрациям, одиночным и многократным ударам, а также к высоким уровням звукового давления, что типично для серии 2РТТ20.

Основные параметры

• Номинальное и максимальное рабочее напряжение: порядка 700–850 В (амплитудное значение).
• Рабочий ток на контакт: около 25 А.
• Количество контактов: 5, контактный набор 40.
• Диаметр контактов: около 2,5 мм.
• Диапазон рабочих температур: примерно от минус 60 °C до плюс 100 °C.
• Ресурс: порядка 500 циклов сочленения и расчленения.
• Минимальный срок сохраняемости: до 15 лет.

Применение

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре, в общепромышленном оборудовании и в цепях, где требуется надёжное соединение при повышенных механических нагрузках. Резьбовая фиксация и экранирующий кожух делают его пригодным для работы с экранированным кабелем в условиях вибраций и ударов.

Приёмка и исполнение

Поставка осуществляется в исполнении ОТК — одном из вариантов приёмки по техническим условиям. Год выпуска указан как 2024. Изделие соответствует требованиям ТУ 6313-022-61929916-2015 и предназначено для эксплуатации в широком диапазоне климатических условий благодаря всеклиматическому исполнению В.
