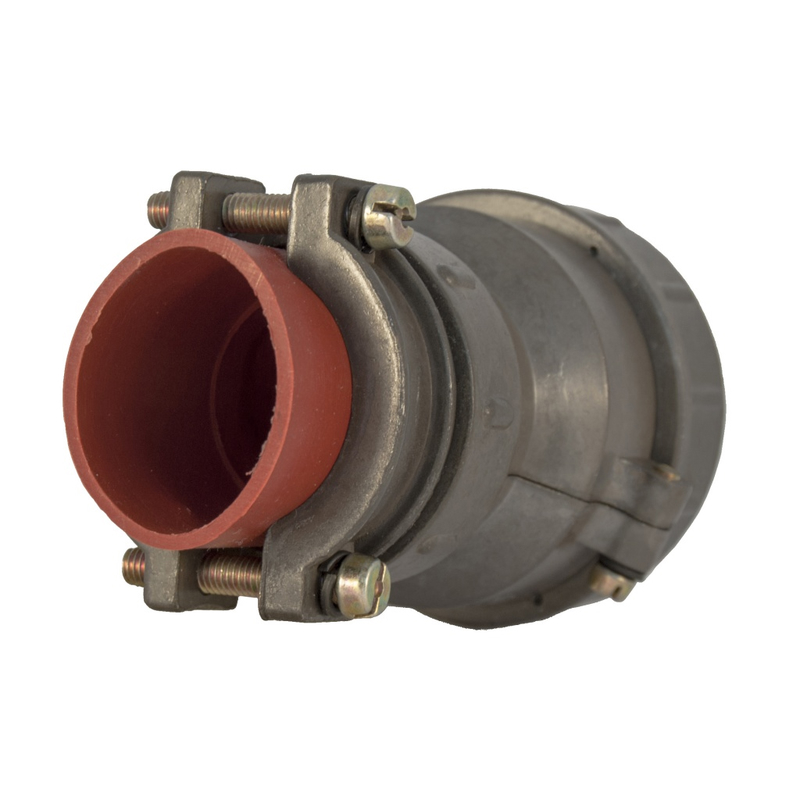

2РТТ20БПЭ5Г40В 2024г «ОТК» Элекон

Цена:

3550 ₽

В наличии: 101 шт.

Производитель: Элекон

Технические характеристики

2РТТ20БПЭ5Г40В — это цилиндрический низкочастотный соединитель производства завода «Элекон» (отдел технического контроля, ОТК), предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он относится к серии 2РТТ с условным размером корпуса 20 мм, где «Б» обозначает приборный корпус, «П» — возможно, патрубок или специальное исполнение, «Э» — экранированный вариант, «5» — диаметр контактов 2,5 мм, «Г» — гайка для фиксации, «40» — комбинация 5 контактов.

Максимальное рабочее напряжение достигает 700–850 В (амплитудное значение), рабочий ток на контакт — до 25–35 А. Соединитель устойчив к вибрациям (1–5000 Гц, до 30 g), ударам (до 1000 g), работает в диапазоне температур от -60 до +100 °С и при влажности до 98%.

Это блочная вилка или розетка с резьбовым соединением (M24x1,5), контактами из латуни с серебряным покрытием, изолятором из карболита. Монтаж — на панель пайкой, с одношпоночной поляризацией для надежного соединения. Используется в промышленных системах, устойчив к климатическим факторам (всеклиматическое исполнение).

Ресурс — 500 сочленений-расчленений, наработка на отказ — не менее 1000 часов, сопротивление изоляции — 1000 МОм. Соответствует ТУ ГЕ0.364.120, изготовлен в России.

Описание

Назначение соединителя 2РТТ20БПЭ5Г40В

2РТТ20БПЭ5Г40В — это цилиндрический низкочастотный электрический соединитель производства завода «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжное разъёмное соединение при повышенных токах и напряжениях, а также при воздействии неблагоприятных климатических и механических факторов.

Данная позиция поставляется с приёмкой «ОТК», что подтверждает соответствие изделия требованиям технических условий при выпуске. Год выпуска — 2024.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ20БПЭ5Г40В содержит информацию об основных параметрах и исполнении соединителя. Ниже приведены подтверждённые особенности конструкции.

Серия 2РТТ с условным размером корпуса 20 миллиметров.
Буква «Б» обозначает приборный корпус.
Буква «П» указывает на специальное исполнение корпуса, в том числе возможное исполнение с патрубком.
Буква «Э» означает экранированный вариант исполнения.
Цифра «5» соответствует диаметру контактов 2,5 миллиметра.
Буква «Г» обозначает наличие гайки для фиксации соединения.
Число «40» отражает комбинацию из 5 контактов.

Соединитель выполнен в виде блочной вилки или розетки с резьбовым соединением типоразмера M24 на 1,5. Контакты изготовлены из латуни с серебряным покрытием, изолятор — из карболита. Монтаж производится на панель пайкой. Одношпоночная поляризация обеспечивает правильное и надёжное сочленение частей соединителя.

Технические характеристики

Изделие рассчитано на работу в тяжёлых условиях эксплуатации и обладает следующими подтверждёнными параметрами.

Максимальное рабочее напряжение: 700–850 вольт амплитудного значения.
Рабочий ток на контакт: до 25–35 ампер.
Частотный диапазон: до 3 МГц.
Устойчивость к вибрациям: диапазон от 1 до 5000 герц при ускорении до 30 g.
Устойчивость к ударам: до 1000 g.
Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
Допустимая влажность: до 98 процентов.
Сопротивление изоляции: 1000 мегаом.
Ресурс: 500 сочленений-расчленений.
Наработка на отказ: не менее 1000 часов.

Применение и условия эксплуатации

Соединитель 2РТТ20БПЭ5Г40В применяется в промышленных системах, где необходима стойкость к климатическим факторам. Исполнение является всеклиматическим, что позволяет использовать изделие в различных температурных и влажностных условиях без потери рабочих свойств.

Благодаря экранированному корпусу, резьбовой фиксации и поляризации соединитель обеспечивает стабильный электрический контакт при вибрационных и ударных нагрузках. Монтаж пайкой на панель делает его пригодным для стационарного оборудования, пультов и блоков, работающих в составе промышленных установок.

Соответствие и производство

Изделие соответствует техническим условиям ТУ ГЕ0.364.120. Страна производства — Россия. Поставка осуществляется с приёмкой «ОТК», год выпуска — 2024. Артикул позиции — 5278.
