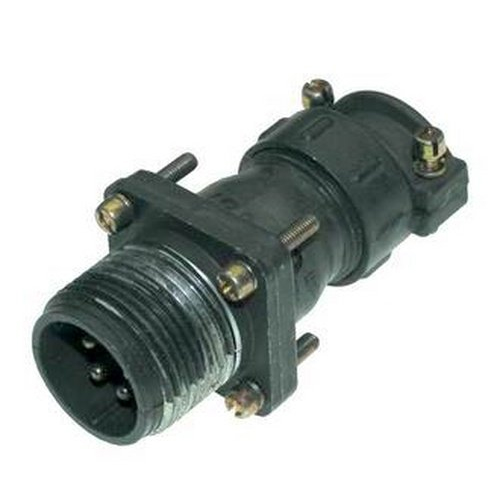

2РТТ20БПЭ4Ш6В — цилиндрический разъём для надёжного подключения экранированных кабелей

Разъём 2РТТ20БПЭ4Ш6В представляет собой приборную блочную вилку серии 2РТТ, рассчитанную на внутренний объёмный монтаж в электротехнической, радиоэлектронной и промышленной аппаратуре. Исполнение с прямым патрубком и гайкой ориентировано на присоединение экранированного кабеля, а резьбовая фиксация обеспечивает прочное и стабильное сочленение с ответной частью разъёма.

Конструкция и назначение

2РТТ20БПЭ4Ш6В относится к низкочастотным цилиндрическим соединителям ручного сочленения. Разъём применяется для передачи питания, управляющих сигналов и других электрических цепей постоянного и переменного тока при частотах до 3 МГц. Приборное исполнение предусматривает монтаж на панель или корпус оборудования.

Особенность модификации — наличие прямого патрубка с гайкой для экранированного кабеля. Такое конструктивное решение помогает организовать аккуратный ввод кабеля, обеспечить механическую разгрузку проводников и сохранить экранирующие свойства кабельной линии в аппаратуре, чувствительной к электромагнитным помехам.

Основные характеристики 2РТТ20БПЭ4Ш6В

Технические параметры могут уточняться в зависимости от конкретного исполнения и нормативного документа на поставляемую партию, поэтому при проектировании рекомендуется сверять маркировку разъёма и документацию изготовителя.

Преимущества применения

Вилка 2РТТ20БПЭ4Ш6В востребована там, где важно совместить механическую прочность, устойчивость электрического контакта и удобство обслуживания кабельных соединений.

• Четыре силовых или сигнальных контакта позволяют подключать несколько независимых цепей в одном компактном корпусе.

• Контакты диаметром 2,5 мм рассчитаны на токовую нагрузку до 25 А на контакт.

• Резьбовое сочленение снижает риск случайного рассоединения при вибрационных и механических воздействиях.

• Серебряное покрытие контактов способствует низкому переходному сопротивлению и стабильности электрического соединения.

• Прямой патрубок облегчает прокладку кабеля при линейном вводе в корпус оборудования.

• Исполнение для экранированного кабеля особенно актуально для цепей управления, измерения, связи и питания, работающих в условиях электромагнитных помех.

• Работоспособность в диапазоне от −60 до +100 °C позволяет использовать соединитель в оборудовании с повышенными требованиями к климатической стойкости.

Где используется разъём

Разъём 2РТТ20БПЭ4Ш6В подходит для стационарной аппаратуры и оборудования, где требуется разъёмное соединение кабеля с корпусом или панелью устройства. Типичные области применения:

• промышленные системы автоматики и управления;

• радиоэлектронная и радиотехническая аппаратура;

• измерительные комплексы и испытательные стенды;

• источники питания, преобразовательная техника и распределительные устройства;

• оборудование связи, телеметрии и сигнализации;

• приборные панели, шкафы управления и внутренние кабельные сборки;

• аппаратура, эксплуатируемая при вибрациях, перепадах температуры и механических нагрузках.

Цилиндрическая конструкция, резьбовое соединение и приборный способ установки делают 2РТТ20БПЭ4Ш6В практичным вариантом для оборудования, в котором соединитель должен сохранять работоспособность при регулярном подключении, отключении и техническом обслуживании.

На что обратить внимание при монтаже

Для корректной работы соединителя необходимо подобрать совместимую ответную часть той же серии, размера корпуса и контактного сочетания. Важна также проверка поляризации и расположения контактов: одношпоночное исполнение корпусов помогает исключить неправильную ориентацию при сочленении.

При пайке следует соблюдать технологию, исключающую перегрев изолятора и контактных элементов. Экранированный кабель необходимо правильно закрепить в патрубке и обеспечить надёжное электрическое соединение экрана с предусмотренными элементами конструкции, если это требуется схемой экранирования оборудования.

2РТТ20БПЭ4Ш6В — функциональный четырёхконтактный разъём для приборного монтажа, сочетающий рассчитанные на значительную токовую нагрузку контакты, резьбовую фиксацию, устойчивость к внешним воздействиям и конструкцию для подключения экранированного кабеля.
