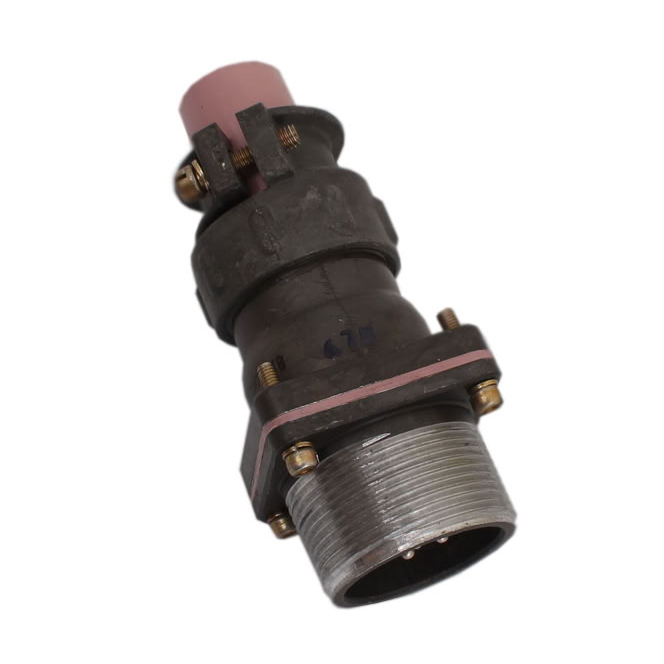

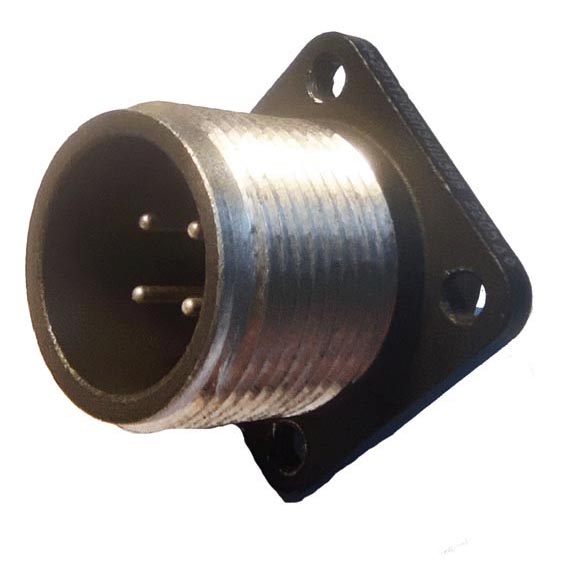

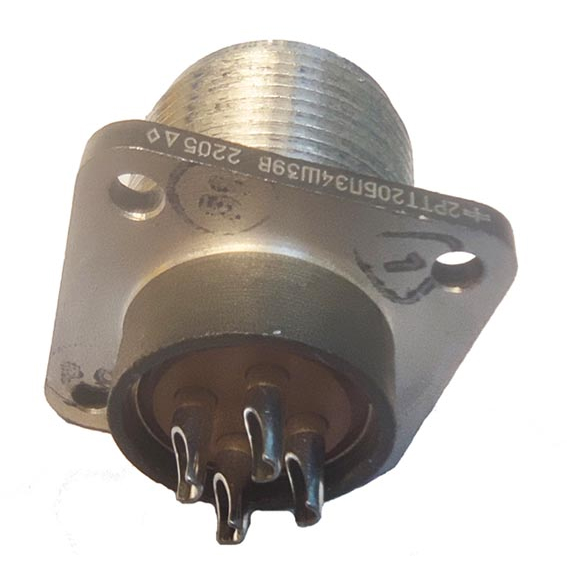

2РТТ20БПЭ4Ш39В 2024г «ОТК» Каскад

Цена:

2250 ₽

В наличии: 98 шт.

Производитель: Каскад

Технические характеристики

2РТТ20БПЭ4Ш39В — это цилиндрический электрический разъём серии 2РТТ производства НПО «Каскад» с индексом ОТК (отдел технического контроля), предназначен для применения в радиоэлектронной и специальной аппаратуре, в том числе в условиях повышенных механических и климатических воздействий.

Разъём серии 2РТТ20 рассчитан на работу в электрических цепях постоянного и переменного тока (частотой до нескольких МГц) и используется для внутреннего монтажа в приборах и блоках.
Исполнение 2РТТ20БПЭ4Ш39В относится к блочным приборным разъёмам с прямым патрубком и возможностью присоединения экранированного кабеля, что делает его удобным для монтажа в ограниченных объемах и при повышенных требованиях к электромагнитной защите.

Для типовых разъёмов серии 2РТТ максимальное рабочее напряжение обычно не превышает 700 В (амплитудное значение), а сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
Рабочий ток на контакт для аналогичных исполнений 2РТТ20 варьируется в пределах единиц–двух десятков ампер; точное значение для конкретного исполнения 2РТТ20БПЭ4Ш39В следует уточнять по техническим условиям или паспорту изделия.

Разъёмы 2РТТ20 имеют цилиндрический корпус диаметром около 20 мм, металлическую арматуру, резьбовое или защёлковое соединение, а также поляризацию корпусов (обычно одно‑ или двухшпоночную), что исключает возможность неправильной стыковки.
Серия в целом рассчитана на значительные механические нагрузки: допустимая вибрация до примерно 100 м/с², многократные удары до 1500 м/с², линейные перегрузки до 2000 м/с², при этом минимальный срок сохраняемости и наработка соответствуют требованиям для промышленной и специальной аппаратуры.

Рабочий диапазон температур для 2РТТ обычно составляет примерно от −60 до +100 °C, при этом возможны смены температур в ещё более широком диапазоне с учётом нагрева контактов.
Исполнение «В» указывает на всеклиматическое (или широко климатизированное) исполнение, что подразумевает устойчивость к изменениям давления, влажности и перепадам температур, характерным для бортовых и наземных комплексов.

Описание

2РТТ20БПЭ4Ш39В

2РТТ20БПЭ4Ш39В: надежное подключение для промышленного оборудования

Соединитель 2РТТ20БПЭ4Ш39В предназначен для создания разъемных электрических соединений в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность контакта. Изделие относится к цилиндрическим пылебрызгозащищенным соединителям серии 2РТТ, применяемым при внутреннем объемном монтаже цепей постоянного и переменного тока.

Назначение и особенности

Разъем 2РТТ20БПЭ4Ш39В используется для коммутации кабельных линий, жгутов и отдельных цепей в составе промышленной, измерительной, энергетической и специальной аппаратуры. Конструкция серии основана на резьбовом сочленении частей разъема и одношпоночной поляризации корпусов. Это помогает исключить неправильную стыковку ответных частей и обеспечивает надежную фиксацию в условиях вибраций и механических нагрузок.

Исполнение с индексом «Ш» обозначает вилочную часть соединителя. Маркировка «4Ш39» указывает на четырехконтактную вилку с сочетанием контактов №39. Для точного определения диаметра контактов, допустимой токовой нагрузки и схемы их расположения необходимо сверяться с технической документацией на конкретное исполнение сочетания контактов.

Технические параметры серии 2РТТ

Соединители 2РТТ рассчитаны на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц. В справочных данных для серии указывается рабочее напряжение до 700 В постоянного тока; в отдельных описаниях серии встречается амплитудное значение до 850 В, поэтому при проектировании следует применять параметры именно из паспорта и ТУ на используемое исполнение.

К ключевым характеристикам серии относятся:

Пылебрызгозащищенное цилиндрическое исполнение
Резьбовое соединение вилки и розетки
Одношпоночная поляризация корпусов
Частота передаваемых сигналов и питания — до 3 МГц
Присоединение проводников методом пайки для приборного исполнения 2РТТ20Б4Ш39В, конструктивно близкого к рассматриваемому варианту
Ресурс не менее 500 циклов сочленения и расчленения для серии
Минимальная наработка 1000 часов и срок сохраняемости до 20 лет по данным для серийных соединителей 2РТТ

Электрическое сопротивление контакта зависит от диаметра контактного элемента: для контактов диаметром 1,5 мм оно нормируется не более 2,5 мОм, для 2,5 мм — не более 1 мОм, для 3,5 мм — не более 0,75 мОм, для 5,5 мм — не более 0,3 мОм.

Где применяется 2РТТ20БПЭ4Ш39В

Четырехконтактный разъем удобен в системах, где необходимо одновременно передавать питание, управляющие команды, сигналы контроля или связи между блоками оборудования. Типичные направления применения включают:

Шкафы автоматики и управления
Контрольно-измерительные приборы
Промышленные установки и технологические комплексы
Электротехнические стенды
Аппаратуру связи и телемеханики
Кабельные сборки для оборудования с повышенными требованиями к надежности соединений

Пылебрызгозащищенная конструкция делает серию 2РТТ востребованной в оборудовании, которое эксплуатируется не только в чистых лабораторных условиях, но и в производственных помещениях с пылью, влажностью и вибрацией.

Что учитывать при монтаже

При использовании 2РТТ20БПЭ4Ш39В важно подбирать ответную часть строго по типоразмеру, виду соединителя, сочетанию контактов и поляризации. Нельзя ориентироваться только на количество контактов: одинаковое число контактных позиций не гарантирует механическую и электрическую совместимость.

Перед пайкой рекомендуется проверить маркировку контактов, схему разводки жгута, сечение проводников и допустимый ток для каждого контакта. После монтажа следует проконтролировать качество пайки, отсутствие замыканий между цепями, сопротивление изоляции и надежность фиксации резьбового соединения. Такой подход снижает риск отказов, нагрева контактной группы и ошибок при подключении оборудования.
