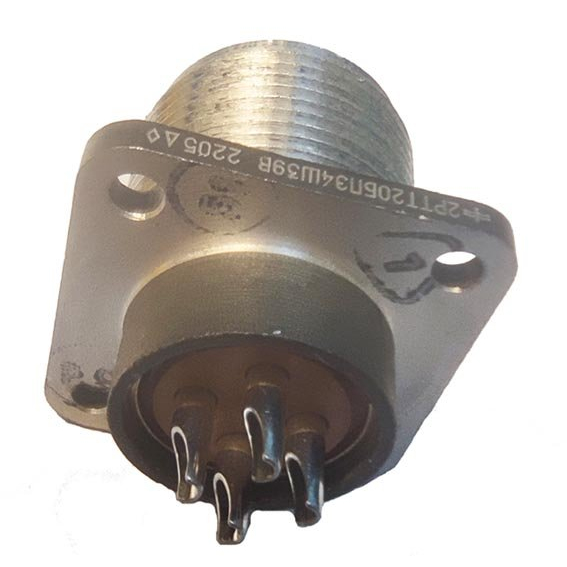

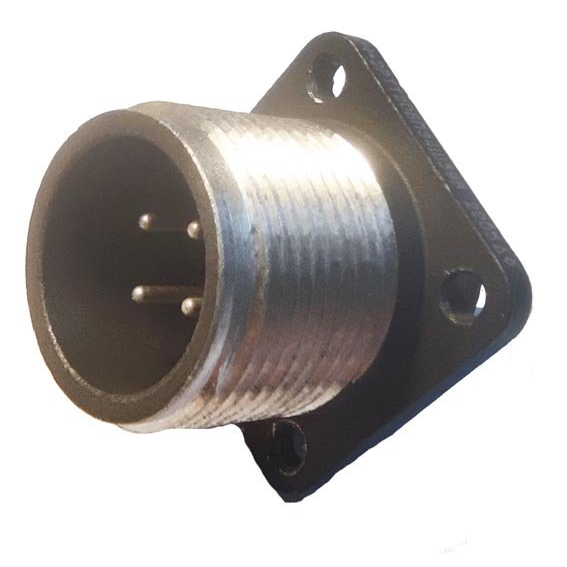

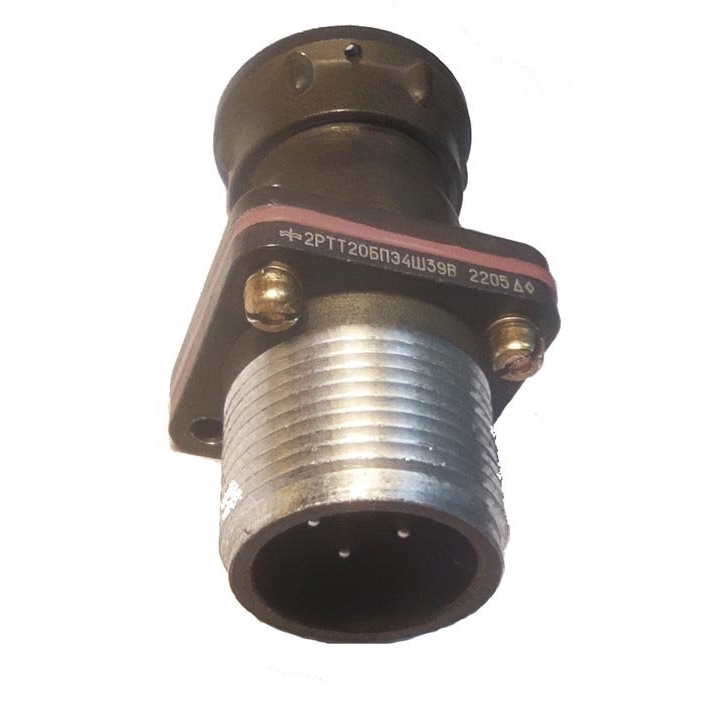

2РТТ20БПЭ4Ш39В 2024г «ОТК» Элекон

Цена:

3250 ₽

В наличии: 99 шт.

Производитель: Элекон

Технические характеристики

Модель 2РТТ20БПЭ4Ш39В «ОТК» относится к цилиндрическим низкочастотным соединителям серии 2РТТ производства завода «Элекон», предназначенным для работы в электрических цепях постоянного и переменного тока. Буква «ОТК» обычно означает, что изделие прошло контроль технического контроля (отдел технического контроля) и соответствует заявленным требованиям, то есть это приемочный вариант, а не ВП/ОСМ и т.п.

Это негерметичный, теплостойкий, тропикоустойчивый цилиндрический соединитель объемного монтажа, применяемый в цепях постоянного и переменного тока частотой до порядка 1–3 МГц и амплитудой напряжения до 850 В. Он используется как для стационарного (блочного) монтажа, так и для кабельных линий, в том числе с экранированными кабелями.

Кратко:

2РТТ — серия цилиндрических низкочастотных соединителей.
20 — условный размер корпуса (диаметр розетки/вилки).
Б — блочный (плоский) корпус для монтажа на панель.
ПЭ — тип исполнения (часто указывает на пылезащитное/брызгозащищенное исполнение и способ контактного поля).
4 — число контактов в соединителе.
Ш — контактное поле круглое (штыревое/гнёздовое).
39В — конкретное конструктивное исполнение (вариант контактного поля, монтажных размеров, вида крепления и т.п.).

Рабочий ток на контакт — до нескольких десятков ампер (в пределах типичного диапазона серии 2РТТ до порядка 50–200 А в зависимости от диаметра контакта).
Максимальное рабочее напряжение — до примерно 850 В переменного тока, частота до 1–3 МГц.
Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм, сопротивление контактов — порядка доли ома и ниже.
Климатическое исполнение — всеклиматическое, рабочая температура обычно от –60 до +100 °C , что позволяет применять соединитель в условиях повышенной влажности и перепадов температур.

Приемка «ОТК», как правило, указывает, что изделие:

прошло штатный входной контроль (отсутствуют видимые дефекты, соответствует внешнему виду и маркировке),
соответствует требованиям технических условий, но не является «особосортированным» или «основным сортом» (например, ВП/ОС).
Такие экземпляры применяют в типовых промышленных и радиоэлектронных устройствах, где не критичны жесткие допуски по ресурсу или надежности, но важна функциональность и соответствие стандарту.

Описание

2РТТ20БПЭ4Ш39В

2РТТ20БПЭ4Ш39В: надежное подключение для промышленного оборудования

Соединитель 2РТТ20БПЭ4Ш39В предназначен для создания разъемных электрических соединений в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность контакта. Изделие относится к цилиндрическим пылебрызгозащищенным соединителям серии 2РТТ, применяемым при внутреннем объемном монтаже цепей постоянного и переменного тока.

Назначение и особенности

Разъем 2РТТ20БПЭ4Ш39В используется для коммутации кабельных линий, жгутов и отдельных цепей в составе промышленной, измерительной, энергетической и специальной аппаратуры. Конструкция серии основана на резьбовом сочленении частей разъема и одношпоночной поляризации корпусов. Это помогает исключить неправильную стыковку ответных частей и обеспечивает надежную фиксацию в условиях вибраций и механических нагрузок.

Исполнение с индексом «Ш» обозначает вилочную часть соединителя. Маркировка «4Ш39» указывает на четырехконтактную вилку с сочетанием контактов №39. Для точного определения диаметра контактов, допустимой токовой нагрузки и схемы их расположения необходимо сверяться с технической документацией на конкретное исполнение сочетания контактов.

Технические параметры серии 2РТТ

Соединители 2РТТ рассчитаны на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц. В справочных данных для серии указывается рабочее напряжение до 700 В постоянного тока; в отдельных описаниях серии встречается амплитудное значение до 850 В, поэтому при проектировании следует применять параметры именно из паспорта и ТУ на используемое исполнение.

К ключевым характеристикам серии относятся:

Пылебрызгозащищенное цилиндрическое исполнение
Резьбовое соединение вилки и розетки
Одношпоночная поляризация корпусов
Частота передаваемых сигналов и питания — до 3 МГц
Присоединение проводников методом пайки для приборного исполнения 2РТТ20Б4Ш39В, конструктивно близкого к рассматриваемому варианту
Ресурс не менее 500 циклов сочленения и расчленения для серии
Минимальная наработка 1000 часов и срок сохраняемости до 20 лет по данным для серийных соединителей 2РТТ

Электрическое сопротивление контакта зависит от диаметра контактного элемента: для контактов диаметром 1,5 мм оно нормируется не более 2,5 мОм, для 2,5 мм — не более 1 мОм, для 3,5 мм — не более 0,75 мОм, для 5,5 мм — не более 0,3 мОм.

Где применяется 2РТТ20БПЭ4Ш39В

Четырехконтактный разъем удобен в системах, где необходимо одновременно передавать питание, управляющие команды, сигналы контроля или связи между блоками оборудования. Типичные направления применения включают:

Шкафы автоматики и управления
Контрольно-измерительные приборы
Промышленные установки и технологические комплексы
Электротехнические стенды
Аппаратуру связи и телемеханики
Кабельные сборки для оборудования с повышенными требованиями к надежности соединений

Пылебрызгозащищенная конструкция делает серию 2РТТ востребованной в оборудовании, которое эксплуатируется не только в чистых лабораторных условиях, но и в производственных помещениях с пылью, влажностью и вибрацией.

Что учитывать при монтаже

При использовании 2РТТ20БПЭ4Ш39В важно подбирать ответную часть строго по типоразмеру, виду соединителя, сочетанию контактов и поляризации. Нельзя ориентироваться только на количество контактов: одинаковое число контактных позиций не гарантирует механическую и электрическую совместимость.

Перед пайкой рекомендуется проверить маркировку контактов, схему разводки жгута, сечение проводников и допустимый ток для каждого контакта. После монтажа следует проконтролировать качество пайки, отсутствие замыканий между цепями, сопротивление изоляции и надежность фиксации резьбового соединения. Такой подход снижает риск отказов, нагрева контактной группы и ошибок при подключении оборудования.
