Назначение разъёма 2РТТ20БПЭ4Г6В

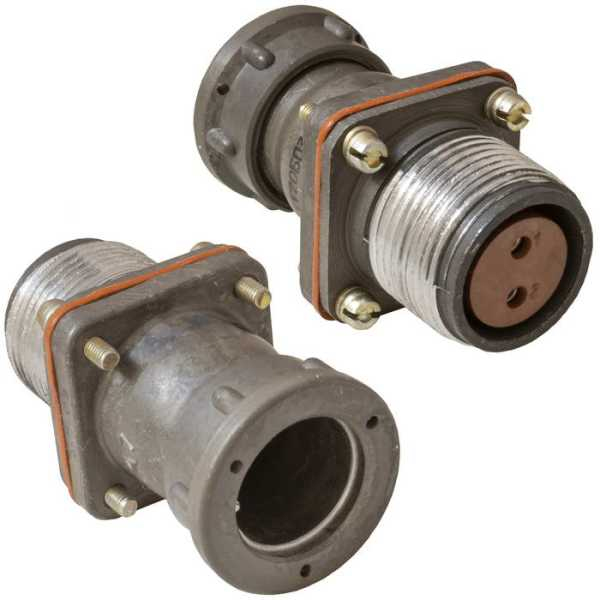

Разъём 2РТТ20БПЭ4Г6В производства предприятия «Элекон» представляет собой брызгопылезащищённый цилиндрический низкочастотный соединитель. По конструктивному исполнению это блочная розетка без патрубка, предназначенная для эксплуатации в электрических цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным напряжением до 850 В. Изделие относится к категории 2РТТ20 и выпускается с приёмкой «ОТК».

Основное назначение — обеспечение надёжного электрического соединения в условиях повышенной запылённости и возможного воздействия брызг. Благодаря всеклиматическому исполнению разъём допускает работу во внутренних условиях в соответствии с требованиями ГОСТ.

Подтверждённые технические особенности

Конструкция разъёма включает четыре контакта с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Соединение корпусов выполнено по одношпоночной поляризации, исключающей неправильную стыковку. Фиксация соединения — резьбовая.

Рабочий ток на контакт составляет от 20 до 200 А. Монтаж возможен как экранированным, так и неэкранированным кабелем. Материал и конструкция корпуса рассчитаны на брызгопылезащиту, что подтверждается исполнением серии 2РТТ20БПЭ4Г6В.

• Тип: цилиндрический низкочастотный разъём, розетка блочная без патрубка.
• Количество контактов: 4.
• Покрытие контактов: серебро.
• Поляризация: одношпоночная.
• Фиксация: резьбовая.
• Рабочий ток на контакт: от 20 до 200 А.
• Амплитудное напряжение: до 850 В.
• Частота: до 3 МГц.
• Исполнение: всеклиматическое, брызгопылезащищённое.

Применение и условия эксплуатации

Разъём 2РТТ20БПЭ4Г6В применяется в промышленных системах, где требуется надёжное соединение в условиях запылённости или брызг. Он подходит для приборного и кабельного монтажа, в том числе в составе оборудования, работающего при повышенных требованиях к защите от внешних воздействий.

Изделие соответствует техническим условиям, в частности ГЕО.364.120ТУ. Производитель — «Элекон», приёмка — «ОТК». Год выпуска указан как 2024. Артикул товара — 5268.

Комплектация и указания по монтажу

Разъём поставляется в исполнении, соответствующем серии 2РТТ20БПЭ4Г6В. Монтаж производится с использованием экранированного или неэкранированного кабеля, подключение — резьбовым способом. Одношпоночная поляризация упрощает правильную ориентацию при стыковке и предотвращает повреждение контактов.

1. Подготовить кабель в соответствии с требованиями к монтажу.
2. Установить розетку на посадочное место без патрубка.
3. Выполнить разделку и подключение четырёх контактов.
4. Соединить части разъёма с учётом одношпоночной поляризации.
5. Зафиксировать соединение резьбовым способом.

Разъём предназначен для работы в цепях с амплитудным напряжением до 850 В и частотой до 3 МГц. Рабочий ток на контакт — от 20 до 200 А. Указанные параметры определяют область применения и допустимые режимы эксплуатации.
