Назначение и общее описание

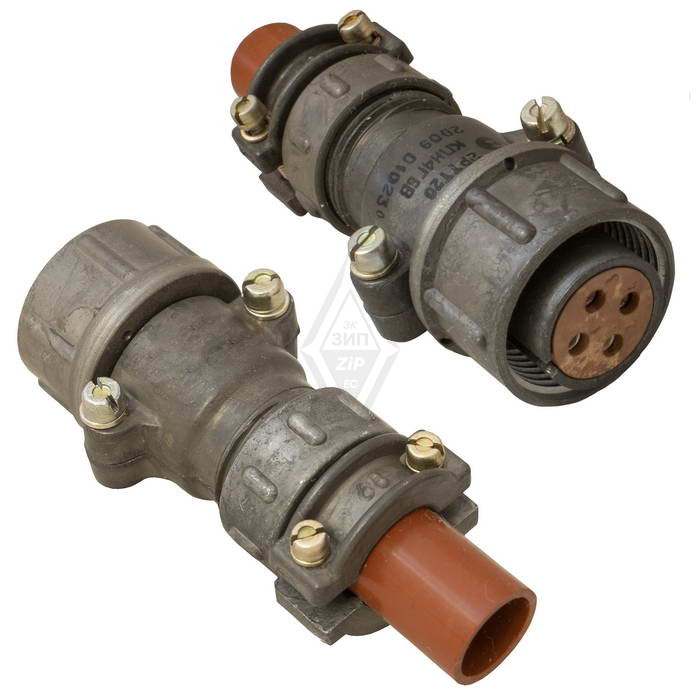

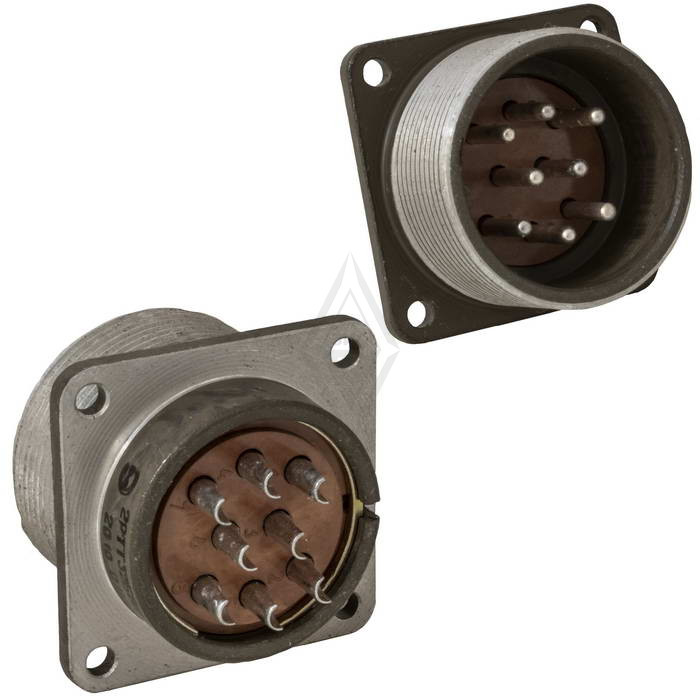

2РТТ20БПЭ4Г6В — низкочастотный цилиндрический разъём всеклиматического исполнения из серии 2РТТ производства НПО «Каскад». Изделие прошло контроль технического качества (ОТК) в 2024 году, что подтверждает его соответствие требованиям нормативно-технической документации. По конструкции это блочный разъём (розетка) с резьбовой фиксацией сочленения, оснащённый 4 и 6 контактами, рассчитанный на паечный монтаж и имеющий пылебрызгозащищённый корпус.

Артикул изделия — 5270. Изделие относится к категории 2РТТ20. Производитель в предоставленных данных не указан, однако в описании товара отмечено изготовление НПО «Каскад».

Область применения

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения в электрических цепях постоянного и переменного тока. Благодаря всеклиматическому исполнению он подходит для эксплуатации в сложных климатических условиях, включая повышенную влажность, низкое давление и вибрационные нагрузки.

Такое сочетание свойств делает изделие применимым в составе оборудования, где требуется надёжное электрическое соединение при воздействии внешних дестабилизирующих факторов: в блоках и модулях радиоэлектронной аппаратуры, в приборах промышленного и специального назначения, эксплуатируемых вне отапливаемых помещений.

Основные технические характеристики

• Максимальное рабочее напряжение: 850 В (амплитудное значение).
• Максимальная рабочая частота: 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Синусоидальная вибрация: диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g).
• Механический удар: одиночный — до 10000 метров на секунду в квадрате (1000 g), многократный — до 1500 метров на секунду в квадрате (150 g).
• Сопротивление изоляции: не менее 5000 мегаом.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.

Конструктивные особенности

Разъём выполнен по цилиндрической схеме и относится к блочным соединителям. Резьбовая фиксация обеспечивает механическую фиксацию ответных частей и предотвращает самопроизвольное расчленение при вибрации и ударах. Пылебрызгозащищённый корпус ограничивает проникновение пыли и брызг внутрь соединителя.

Монтаж выполняется пайкой, что определяет способ подключения проводников к контактам и предъявляет соответствующие требования к применяемым припоям и технологии сборки. Наличие 4 и 6 контактов позволяет использовать изделие для коммутации нескольких электрических цепей в одном соединителе.

Условия эксплуатации

Изделие рассчитано на работу при температуре от минус 60 до плюс 100 градусов Цельсия, при повышенной влажности и пониженном давлении, а также при синусоидальной вибрации и механических ударах в указанных пределах. Совокупность этих параметров определяет всеклиматическое исполнение разъёма.

Ресурсные показатели

Минимальная наработка составляет 1000 часов, а число сочленений-расчленений — 500 циклов. Сопротивление изоляции не менее 5000 мегаом подтверждает пригодность соединителя для электрических цепей с рабочим напряжением до 850 В амплитудного значения.
