Назначение

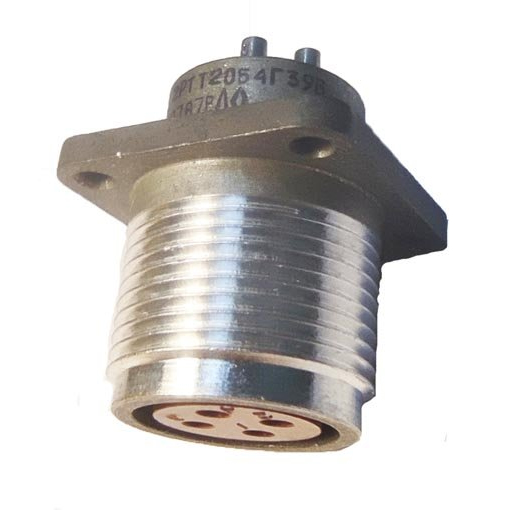

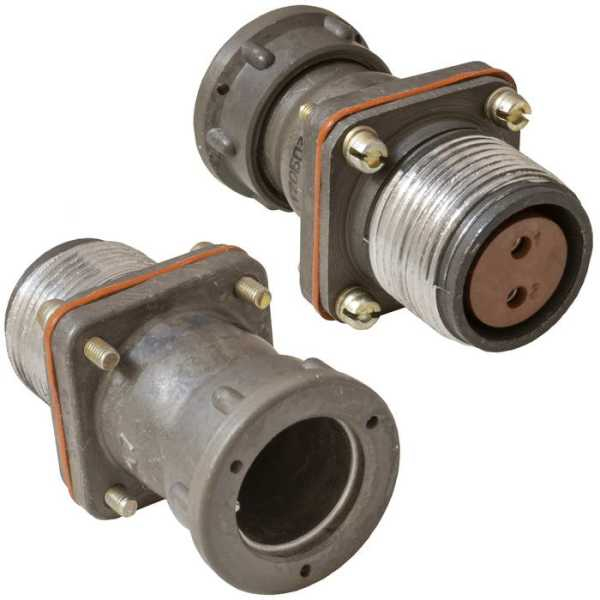

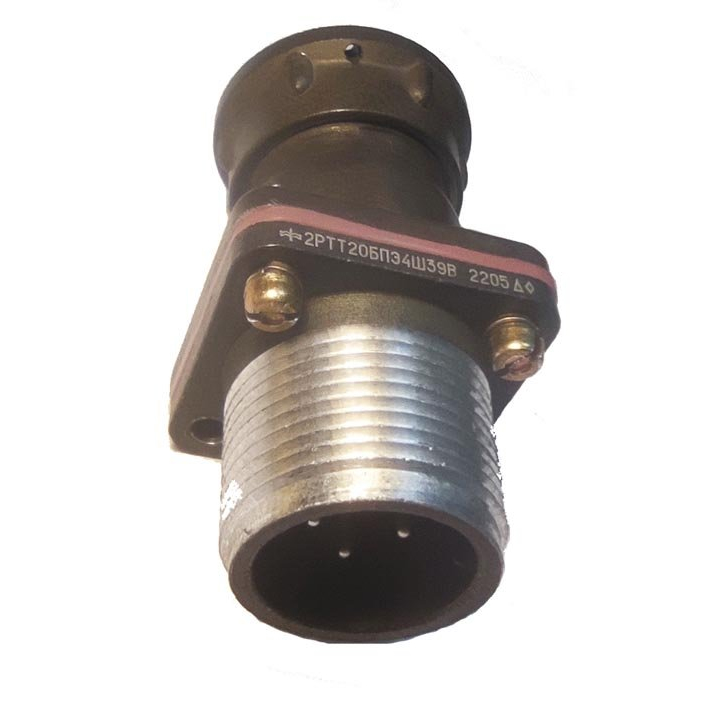

Блочная розетка 2РТТ20БПЭ4Г39В производства «Каскад» (приемка ОТК) представляет собой цилиндрический разъём серии 2РТТ с условным размером корпуса 20 миллиметров. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц при внутреннем (объёмном) монтаже. Конструкция допускает применение экранированного кабеля с прямым патрубком, что позволяет использовать розетку в составе бортовой и наземной радиоэлектронной аппаратуры.

Основное назначение — обеспечение электрического соединения между блоками и узлами радиотехнических устройств. Розетка относится к соединителям общего назначения и применяется там, где требуется компактное, виброустойчивое и герметичное по условиям монтажа сочленение с фиксацией ответной части.

Подтверждённые технические особенности

Изделие имеет четыре контакта, поколение Г с 39-й компоновкой. Способ присоединения проводников — пайка. Ниже перечислены электрические и эксплуатационные параметры, заявленные производителем.

• Максимальное рабочее напряжение — не более 700 вольт (амплитудное значение).
• Рабочий ток на один контакт — 10 ампер.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции в нормальных условиях — до 1000 мегаом.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — не менее 500 циклов.
• Условный размер корпуса — 20 миллиметров.
• Приемка — ОТК, год выпуска — 2024.

Розетка сохраняет работоспособность при воздействии вибраций, ударов и климатических факторов, что подтверждается конструктивным исполнением серии 2РТТ и приёмкой отдела технического контроля предприятия-изготовителя.

Применение

Розетка 2РТТ20БПЭ4Г39В применяется в радиотехнической и радиоэлектронной аппаратуре в качестве соединителя общего назначения. Область использования охватывает блоки и стойки, где требуется объёмный внутренний монтаж с подключением экранированного кабеля через прямой патрубок. Изделие востребовано в составе приборов, работающих в широком температурном диапазоне и подверженных механическим нагрузкам.

Благодаря четырём контактам и рабочему току 10 ампер на контакт, розетка подходит для коммутации цепей питания и сигнальных линий умеренной мощности. Частотный предел до 3 мегагерц позволяет использовать её в цепях управления, связи и низкочастотной передачи сигнала. Для корректной эксплуатации необходимо соблюдать амплитудное напряжение не выше 700 вольт и обеспечивать пайку проводников в соответствии с требованиями к монтажу цилиндрических разъёмов.

Модель поставляется с приёмкой ОТК и соответствует техническим условиям производства «Каскад». При соблюдении условий эксплуатации изделие обеспечивает не менее 500 сочленений-расчленений и наработку не менее 1000 часов, что делает его пригодным для длительной работы в составе ответственного оборудования.
