2РТТ20БПЭ4Г39В 2024г «ОТК» Элекон

Цена:

3550 ₽

В наличии: 97 шт.

Производитель: Элекон

Технические характеристики

Соединитель 2РТТ20БПЭ4Г39В (с доп. обозначением «ОТК») — это пылебрызгозащищённый цилиндрический низкочастотный разъём из серии 2РТТ, производимый заводом «Элекон». Обычно он поставляется в составе пары «вилка–розетка» и применяется для соединения электрических цепей постоянного и переменного тока в промышленной аппаратуре.

Серия 2РТТ разработана под ТУ (ГЕ0.364.120ТУ) и предназначена для работы при напряжении до 850 В, а отдельные изделия в серии рассчитаны на рабочее напряжение до 700 В и ток до 200 А на контакт. Разъёмы пылебрызгозащищённые, допускают использование в цепях постоянного и переменного тока с частотой до 3 МГц.

«2РТТ» — серия цилиндрических низкочастотных разъёмов Элекон.
«20» — размерный ряд (условный диаметр корпуса около 20 мм).
«Б» — тип корпуса «блочный» (разъём, который монтируется отдельным блоком, а не врезным способом).
«ПЭ» — конструктивное исполнение (обычно указывает на наличие панельного/встраиваемого крепления и защитно‑экранирующих элементов).
«4Г39В» — количество контактов (4) и их конструкция (гнёзда) и тип присоединения («В» — обычно провод‑в‑контакт, запрессовка или аналогичный монтаж).

Обозначение «ОТК» в маркировке (например, 2РТТ20БПЭ4Г39В‑ОТК) обычно используется для обозначения конкретного исполнения изделия в рамках серии 2РТТ, которое прошло приёмку по техническим условиям и соответствует требованиям ОТК предприятия‑изготовителя. Это не отдельный типоразмер, а указание на исполнение и серию контролей, применяемых именно к данному экземпляру или партии.

Описание

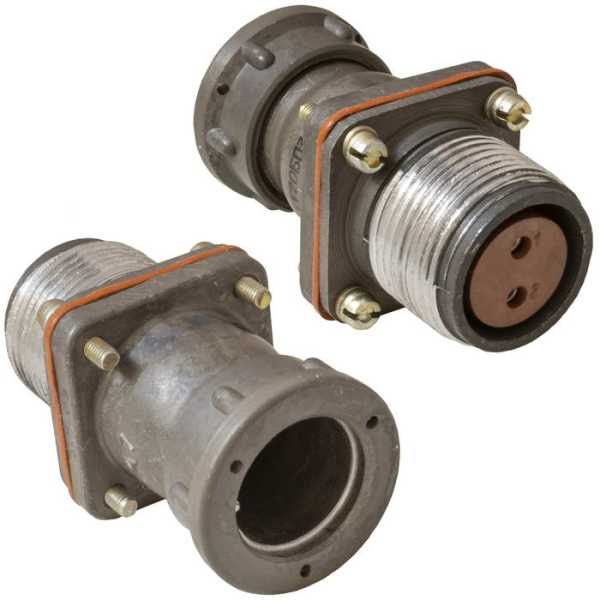

2РТТ20БПЭ4Г39В

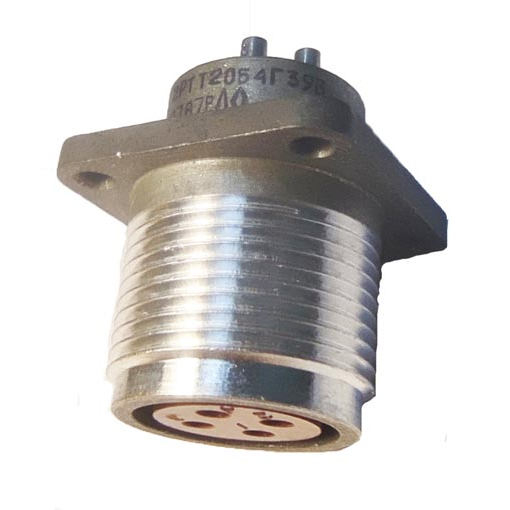

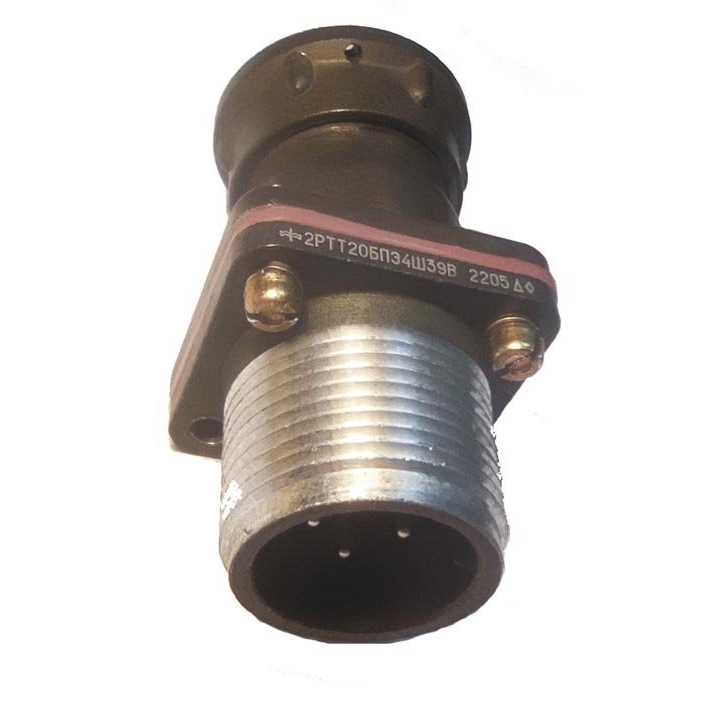

2РТТ20БПЭ4Г39В: приборная розетка для надежных электрических соединений

Разъем 2РТТ20БПЭ4Г39В относится к серии цилиндрических пылебрызгозащищенных электрических соединителей 2РТТ. Он предназначен для создания разъемных соединений в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Исполнение применяется в оборудовании, где важны стабильность контакта, механическая прочность и устойчивость к внешним воздействиям.

Назначение разъема 2РТТ20БПЭ4Г39В

Розетка 2РТТ20БПЭ4Г39В используется для приборного монтажа и внутренней коммутации электрических устройств. Она позволяет быстро соединять и разъединять кабельные линии без нарушения стационарной части схемы, что упрощает обслуживание, диагностику и замену блоков.

Соединители данного типа подходят для аппаратуры промышленного, измерительного, транспортного и специального назначения. Конструкция серии 2РТТ рассчитана на эксплуатацию в цепях постоянного и переменного тока, а резьбовое сочленение помогает обеспечить надежную фиксацию при подключении ответной части.

Основные характеристики

Для исполнения с четырьмя контактами диаметром 1,5 мм характерны следующие параметры:

Параметр	Значение
Условный размер корпуса	20
Количество контактов	4
Диаметр контактов	1,5 мм
Допустимый ток на контакт	до 10 А
Суммарная токовая нагрузка	до 40 А
Рабочая частота цепей	до 3 МГц
Максимальное напряжение	до 700–850 В, в зависимости от нормативного исполнения
Сопротивление контакта	не более 2,5 мОм
Сопротивление изоляции при нормальных условиях	не менее 1000 МОм
Число сочленений и расчленений	не менее 500
Минимальная наработка	от 1000 часов
Рабочая температура	от −60 °C до +100 °C

Серебряное покрытие контактов способствует уменьшению переходного сопротивления и поддержанию устойчивого электрического контакта.

Устойчивость к внешним факторам

Разъем 2РТТ20БПЭ4Г39В рассчитан на работу в сложных условиях эксплуатации. Для соединителей серии предусмотрена стойкость к вибрационным и ударным воздействиям, перепадам температур и пониженному атмосферному давлению. Рабочий температурный диапазон от −60 °C до +100 °C делает такое решение применимым в оборудовании, которое работает как в неотапливаемых помещениях, так и в нагреваемых отсеках аппаратуры.

В частности, соединители серии выдерживают синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Это важно для систем, устанавливаемых на подвижных механизмах, в шкафах управления, измерительных комплексах и другом оборудовании с вибрационной нагрузкой.

Пример применения

Представим блок управления с четырьмя силовыми или сигнальными линиями: питание, общий провод, управляющий сигнал и линия обратной связи. Розетка 2РТТ20БПЭ4Г39В устанавливается на корпусе прибора, а ответная часть монтируется на кабеле. При необходимости обслуживания кабель можно отсоединить резьбовым соединением, не демонтируя сам прибор и не разбирая проводку внутри шкафа.

Что учитывать при выборе

При подборе разъема важно проверить:

Совместимость с ответной частью по серии, размеру корпуса и расположению контактов.
Соответствие количества контактов и их диаметра параметрам электрической цепи.
Допустимый ток на каждый контакт и суммарную нагрузку.
Требования к способу монтажа, виду патрубка и экранированию кабеля.
Условия эксплуатации: температуру, вибрацию, влажность, запыленность и необходимость защиты соединения.

2РТТ20БПЭ4Г39В — практичное решение для формирования надежного многоконтактного соединения в электрических системах. Его конструкция объединяет компактный корпус, четыре контактные позиции, устойчивость к механическим нагрузкам и возможность применения в аппаратуре с повышенными требованиями к надежности.
