2РТТ20БПЭ3Ш5В: цилиндрический разъём для надёжной коммутации

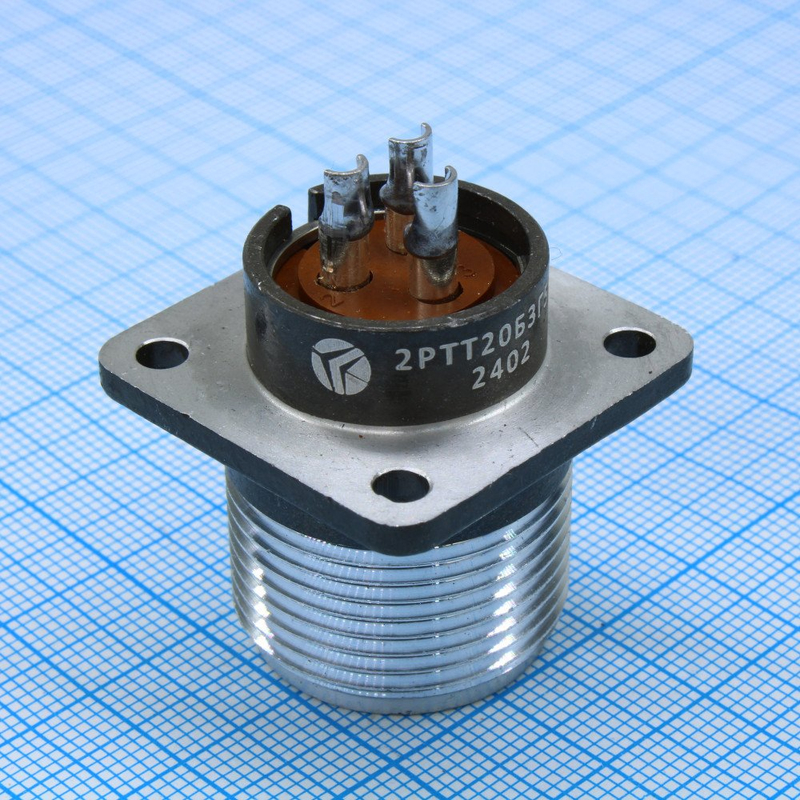

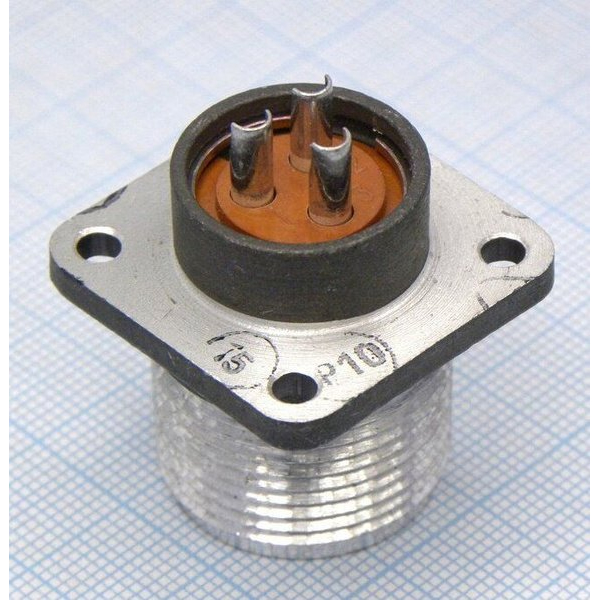

2РТТ20БПЭ3Ш5В — приборная блочная вилка из серии низкочастотных цилиндрических соединителей 2РТТ. Разъём предназначен для объёмного монтажа, подключения экранированного кабеля и формирования устойчивого электрического соединения в цепях постоянного и переменного тока.

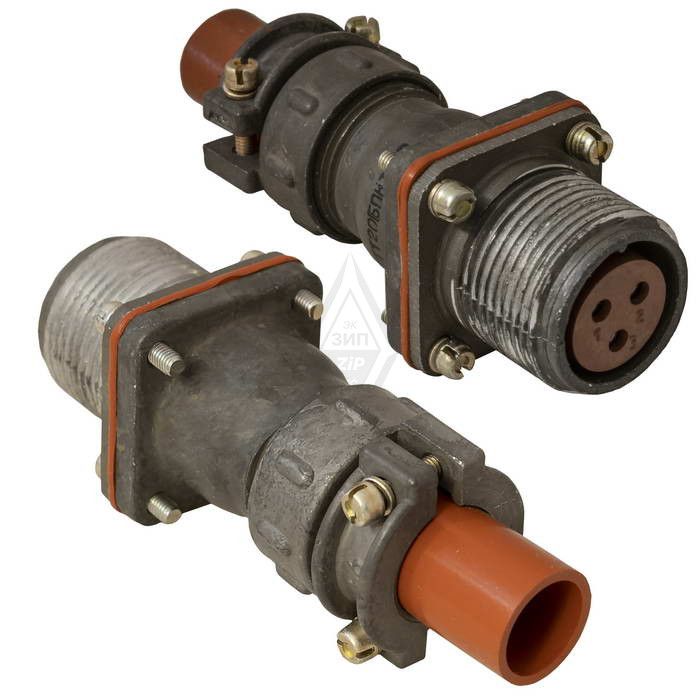

Конструкция модели включает прямой патрубок и гайку для монтажа экранированного кабеля. Резьбовая фиксация сочленённого положения повышает устойчивость соединения к вибрациям и механическим воздействиям, а металлический корпус способствует механической прочности при эксплуатации в составе оборудования.

Основные характеристики 2РТТ20БПЭ3Ш5В

Маркировка 2РТТ20БПЭ3Ш5В отражает исполнение разъёма и его ключевые конструктивные признаки:

Для исполнения с сочетанием контактов 5 предусмотрены три контакта диаметром 2,5 мм. Контактная группа имеет серебряное покрытие, которое помогает обеспечить низкое переходное сопротивление и стабильность электрического контакта.

Назначение и применение

Разъём 2РТТ20БПЭ3Ш5В применяется там, где требуется компактная, прочная и обслуживаемая коммутация кабеля с оборудованием. Блочная конструкция рассчитана на установку на корпус, панель или приборный блок, а прямой патрубок упрощает прокладку кабеля в ограниченном монтажном пространстве.

Типичные области использования:

• промышленная автоматика и системы управления;

• измерительная и испытательная аппаратура;

• распределительные и коммутационные устройства;

• электрооборудование транспорта;

• приборостроение;

• системы связи, сигнализации и контроля;

• оборудование, работающее при вибрационных и температурных нагрузках.

Соединители серии 2РТТ предназначены для работы в цепях с частотой до 3 МГц. Для конкретного исполнения указываются рабочие напряжения до 700 В постоянного тока, а в справочных данных для серии также приводится амплитудное значение напряжения до 850 В. При проектировании следует ориентироваться на документацию именно для применяемой партии и технических условий оборудования.

Конструктивные особенности

Ключевое преимущество 2РТТ20БПЭ3Ш5В — сочетание цилиндрической формы корпуса, резьбового соединения и возможности работы с экранированным кабелем. Экранирование особенно востребовано в цепях, чувствительных к электромагнитным помехам: оно позволяет корректно организовать подключение кабельного экрана к корпусной части разъёма.

Резьбовое сочленение снижает риск самопроизвольного рассоединения при вибрации. Одношпоночная поляризация корпусов помогает выполнить соединение в правильном положении и предотвращает неправильную стыковку вилки и ответной розетки. Серия 2РТТ относится к пылебрызгозащищённым негерметичным соединителям, поэтому при выборе необходимо учитывать реальные требования к степени защиты изделия в конкретной установке.

Что учитывать при монтаже

При установке 2РТТ20БПЭ3Ш5В важно проверить соответствие ответной части, схему расположения контактов и способ подключения экрана. Контакты рассчитаны на пайку, поэтому следует соблюдать технологию монтажа: не допускать перегрева изолятора, попадания припоя на соседние элементы и чрезмерной механической нагрузки на выводы.

Перед вводом оборудования в эксплуатацию рекомендуется:

• сверить маркировку вилки и ответной розетки;

• проверить распайку трёх контактов по электрической схеме;

• обеспечить надёжное закрепление экранированного кабеля в патрубке;

• проконтролировать целостность изоляции и качество пайки;

• затянуть резьбовое соединение без перекоса;

• проверить отсутствие натяжения кабеля после окончательной сборки.

2РТТ20БПЭ3Ш5В — функциональное решение для приборной коммутации, где необходимы три силовых или сигнальных контакта, экранированный кабель, резьбовая фиксация и надёжная работа в широком температурном диапазоне.
