Назначение соединителя

2РТТ20БПЭ3Ш38В Каскад «ОТК» представляет собой цилиндрический низкочастотный электрический соединитель серии 2РТТ российского производства. Изделие выпускается заводом «Каскад» и прошло отработку технических условий, о чём свидетельствует приёмка «ОТК». Соединитель предназначен для коммутации электрических цепей в электронной и радиотехнической аппаратуре общего назначения.

Основное назначение изделия — обеспечение надёжного электрического контакта между отдельными блоками и узлами аппаратуры при внутреннем монтаже. Конструкция ориентирована на применение в составе кабельных сборок, где требуется экранирование и защита линии передачи сигнала от внешних помех.

Конструктивные особенности

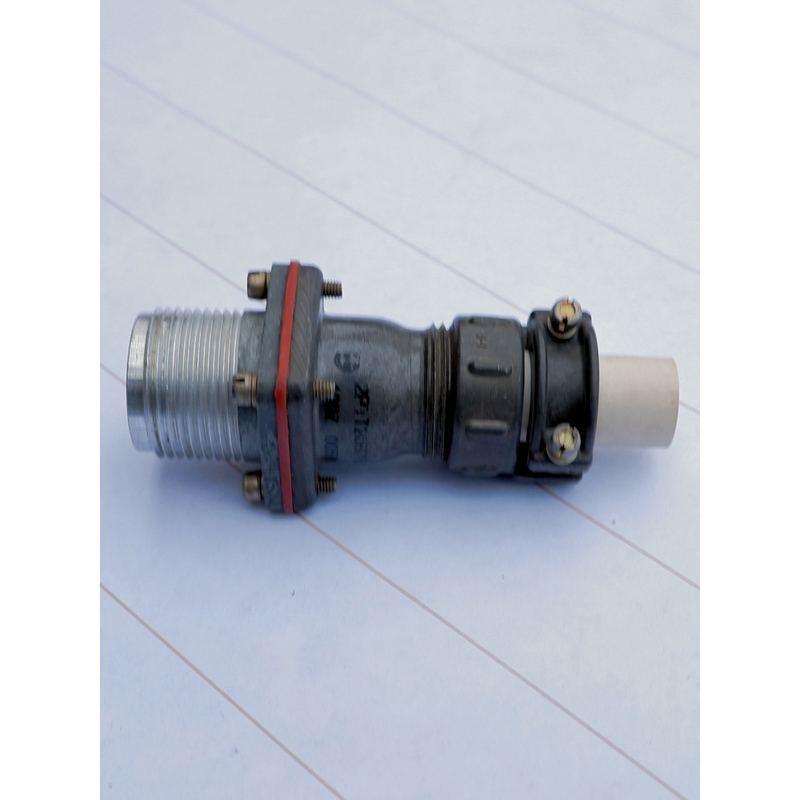

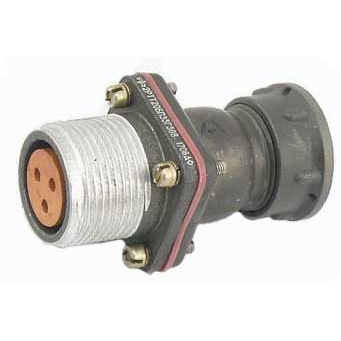

По исполнению 2РТТ20БПЭ3Ш38В относится к вилкам блочного типа. Для изделия характерен прямой патрубок и гайка для крепления экранированного кабеля, что обеспечивает механическую фиксацию кабеля и электрическое соединение экрана с корпусом соединителя.

• Серия 2РТТ — цилиндрические низкочастотные соединители.
• Условный размер корпуса — 20.
• Тип исполнения — вилка блочного типа с прямым патрубком.
• Крепление кабеля — гайка для экранированного кабеля.
• Приёмка — «ОТК», подтверждающая прохождение контрольных операций.
• Год выпуска — 2024.

Индексы в обозначении отражают конструктивные и электрические параметры конкретного исполнения. Сочетание блочного типа вилки и прямого патрубка делает изделие удобным для монтажа на шасси, панелях и в корпусах приборов, где требуется компактная установка с задней стороны панели.

Область применения

Соединитель применяется при внутреннем монтаже в электронной и радиотехнической аппаратуре общего назначения. Он подходит для организации межблочных соединений, подключения кабельных сборок и передачи низкочастотных сигналов внутри устройства.

Благодаря наличию гайки под экранированный кабель изделие востребовано в тех случаях, когда важна помехозащищённость линии связи и аккуратная прокладка кабеля внутри корпуса. Приёмка «ОТК» подтверждает, что каждый экземпляр прошёл проверку на соответствие техническим требованиям.

Ключевые сведения

1. Наименование: 2РТТ20БПЭ3Ш38В Каскад «ОТК».
2. Артикул: 5263.
3. Категория: 2РТТ20.
4. Производитель: Каскад.
5. Приёмка: «ОТК».
6. Год выпуска: 2024.

Изделие поставляется как самостоятельная единица и предназначено для установки в составе аппаратуры. Перед монтажом следует убедиться в соответствии типоразмера корпуса, типа патрубка и способа крепления кабеля требованиям конкретного проекта.
