Назначение соединителя 2РТТ20БПЭ3Ш38В

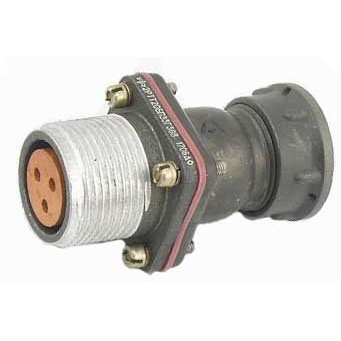

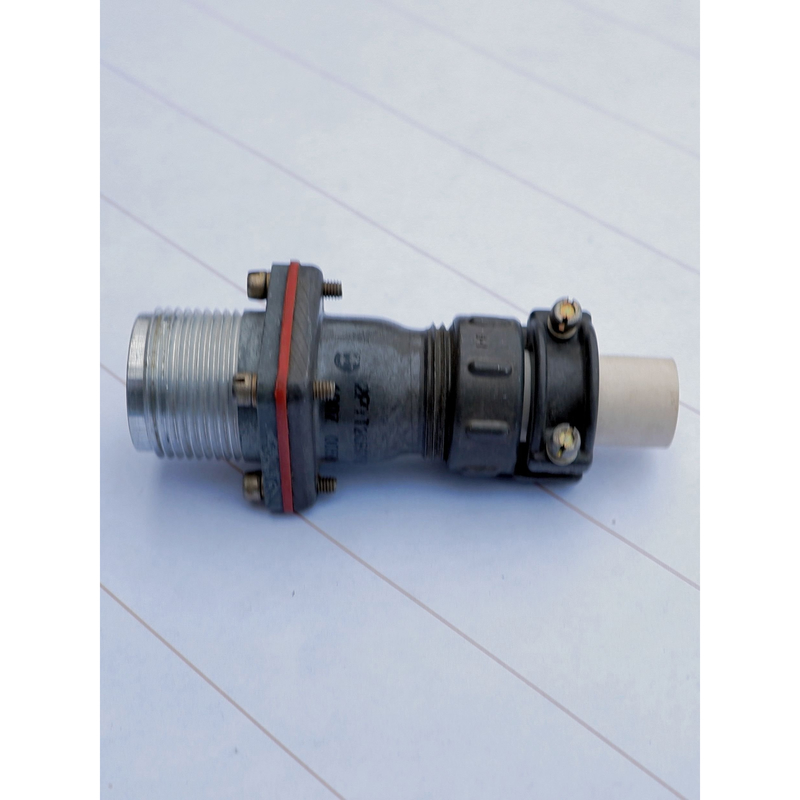

Соединитель 2РТТ20БПЭ3Ш38В от российского производителя Элекон представляет собой низкочастотный цилиндрический разъём серии 2РТТ, выполненный в пылебрызгозащищённом исполнении с экраном. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до примерно 3 МГц при рабочих напряжениях до нескольких сотен вольт. Такие соединители применяются там, где требуется защищённое, надёжно фиксируемое соединение с экранированием, устойчивое к внешним загрязнениям и электромагнитным помехам.

Артикул позиции — 5262, категория — 2РТТ20. Соединитель востребован в промышленной аппаратуре, контрольно-измерительных приборах и автоматике (КИПиА), а также в силовых и сигнальных цепях, где важна быстрая и надёжная фиксация ответной части.

Конструктивные и технические особенности

Обозначение соединителя построено по стандартной схеме серии 2РТТ, и каждая часть маркировки несёт конкретную информацию о конструкции изделия.

• Серия 2РТТ — низкочастотные цилиндрические соединители с резьбовой фиксацией обоймы и экраном.
• Условный размер корпуса «20» — соответствует одному из стандартных диаметров ряда 2РТТ, порядка 20 мм.
• Тип корпуса «Б» — блочное исполнение, то есть цельный блочный корпус разъёма.
• «ПЭ» — пылебрызгозащищённое исполнение с экраном; конструкция, как правило, включает металлический корпус и экран кабеля.
• «Ш38» — размер шага (диаметр резьбы) фиксирующей гайки, в данном случае 38 мм.
• Тип «В» — вилка, блочная, кабельная, с фиксацией обоймой и экраном для монтажа экранированного кабеля.

Количество контактов и их распределение уточняются в паспорте или даташите на конкретное исполнение. Для серии 2РТТ количество контактов в одном корпусе может составлять от одного до нескольких десятков в зависимости от модификации.

Электрические параметры и условия применения

По электрическим характеристикам серия 2РТТ рассчитана на работу в цепях с рабочим напряжением до нескольких сотен вольт — типично до порядка 700 В. Допустимый ток на каждый контакт достигает порядка 200 А, однако конкретный режим для модели 2РТТ20БПЭ3Ш38В всегда указывается в технических условиях или паспорте изделия. Это означает, что при подборе соединителя под конкретную нагрузку следует опираться на документацию производителя, а не только на общие параметры серии.

Благодаря пылебрызгозащищённому исполнению с металлическим корпусом и экраном соединитель обеспечивает устойчивость к внешним загрязнениям и электромагнитным помехам в промышленных условиях. Это делает его пригодным для эксплуатации в составе оборудования, где предъявляются повышенные требования к защите стыка и к качеству экранирования сигнальных цепей.

Приёмка и сведения о поставке

Буквосочетание «ОТК» в обозначении указывает на то, что изделие прошло контроль качества — отдел технического контроля завода — и допущено к отгрузке. Это технологическая и логистическая метка, а не отдельный тип конструкции. В характеристиках товара приёмка указана как «ОТК», год — 2024. Страна производства — Россия, производитель — Элекон.

Таким образом, 2РТТ20БПЭ3Ш38В сочетает признаки серийного низкочастотного цилиндрического соединителя с резьбовой фиксацией и экраном, блочного исполнения, рассчитанного на монтаж экранированного кабеля и работу в промышленных электрических цепях. Для точного подбора по числу контактов, допустимому току и напряжению необходимо обращаться к паспорту конкретного исполнения.
