Назначение изделия

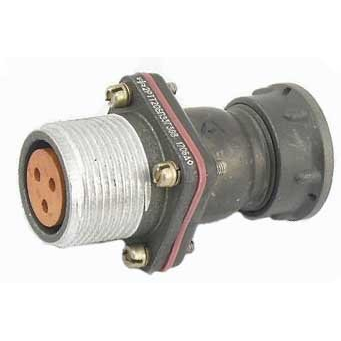

2РТТ20БПЭ3ГВ «5» — блочная приборная розетка из серии цилиндрических низкочастотных соединителей 2РТТ. Изделие предназначено для обеспечения надёжного электрического соединения в составе различных электронных и электротехнических устройств. Розетка относится к приборной части соединителя и устанавливается непосредственно на корпусе прибора, формируя ответную часть для кабельного соединителя.

Основное назначение — коммутация электрических цепей постоянного и переменного тока в оборудовании, к которому предъявляются требования по пылебрызгозащите и надёжности соединения. Артикул изделия — 5261.

Расшифровка обозначения

Маркировка 2РТТ20БПЭ3ГВ «5» имеет строгую структуру, в которой закодированы конструктивные и функциональные особенности изделия:

• 2РТТ — тип теплостойкого цилиндрического соединителя нормальных габаритов.
• 20 — условный размер корпуса.
• Б — блочное исполнение.
• П — приборная часть без патрубка.
• Э — исполнение для экранированного кабеля.
• 3 — количество контактов.
• Г — розетка (гнездо).
• 5 — сочетание контактов.
• В — модификация.

Таким образом, каждое буквенное и цифровое обозначение отражает конкретную характеристику, что позволяет однозначно идентифицировать изделие среди других представителей серии 2РТТ.

Подтверждённые технические характеристики

Изделие обладает следующими заявленными параметрами, определяющими его эксплуатационные возможности:

• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
• Максимальное рабочее напряжение — до 700–850 В.
• Рабочая частота — до 3 МГц.
• Сопротивление изоляции — не менее 1000 МОм.
• Выдерживает до 500 циклов сочленений-расчленений.
• Минимальная наработка — 1000 часов.

Перечисленные параметры подтверждают способность розетки сохранять работоспособность при интенсивных механических нагрузках и в широком диапазоне частот, что характерно для ответственных применений.

Применение и совместимость

Розетка 2РТТ20БПЭ3ГВ «5» применяется в электрических цепях постоянного и переменного тока для приборов, требующих пылебрызгозащиты и надёжности соединения. Изделие взаимосочетаемо с соединителями типов ШР и 2РТ-А, что обеспечивает гибкость при построении кабельных сборок и замене компонентов.

Благодаря экранированному исполнению изделие подходит для работы в условиях, где требуется защита от электромагнитных помех. Область применения охватывает электронное оборудование, измерительную технику и другие устройства, где необходима стабильная передача сигнала и питания через разъёмное соединение.

Приёмка и категория

Изделие относится к категории 2РТТ20. Указана приёмка «5», что подтверждает прохождение установленных процедур контроля качества для данной категории продукции. Производитель в предоставленных данных не указан.

Розетка поставляется как самостоятельный приборный компонент, предназначенный для монтажа на корпус устройства. Совокупность описанных свойств делает 2РТТ20БПЭ3ГВ «5» востребованным решением для задач, где важны вибростойкость, широкий частотный диапазон и надёжная коммутация цепей.
