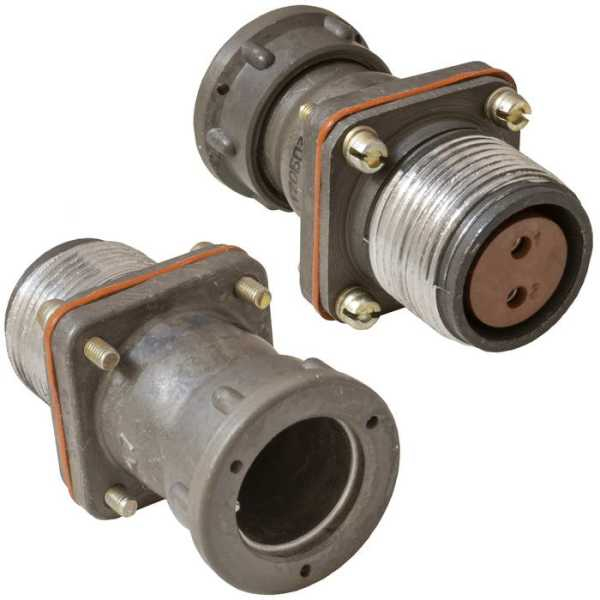

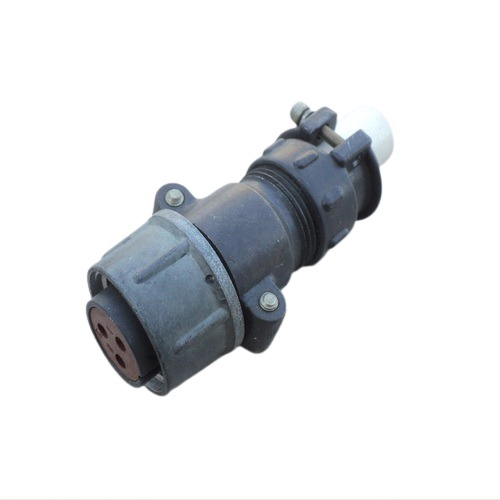

2РТТ20БПЭ3Г5В 2024г «ОТК» Элекон

Цена:

3550 ₽

В наличии: 94 шт.

Производитель: Элекон

Технические характеристики

2РТТ20БПЭ3Г5В от Элекон «ОТК» — это низкочастотный цилиндрический соединитель в исполнении розетки блочной с прямым патрубком и гайкой для монтажа экранированного кабеля. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц с резьбовой фиксацией в сочленённом положении.

Соединитель рассчитан на рабочее напряжение до 700 В и выдерживает рабочий ток на контакт до 200 А в зависимости от модификации серии 2РТТ. Диапазон рабочих температур — от -60 до +100 °C, с минимальной наработкой 1000 часов и ресурсом до 500 сочленений-расчленений. Он устойчив к ускорениям до 1500 м/с², пониженному давлению 1,3·10⁻⁴ Па и повышенной влажности 98% при +40 °C.

Исполнение «ОТК» указывает на приёмку отделом технического контроля завода Элекон, что гарантирует соответствие строгим стандартам качества. Условный размер корпуса — 20 мм, подходит для промышленных и специальных применений, включая вибронагруженные условия. Срок сохраняемости изделия — 15 лет.

Описание

2РТТ20БПЭ3Г5В

2РТТ20БПЭ3Г5В: приборная розетка для надежных электрических соединений

Соединитель 2РТТ20БПЭ3Г5В — приборная розетка цилиндрического типа, предназначенная для коммутации электрических цепей постоянного и переменного тока. Модель относится к пылебрызгозащищенной серии 2РТТ и применяется в оборудовании, где важны устойчивость контакта, механическая прочность и работоспособность в широком диапазоне внешних воздействий.

Расшифровка обозначения

Маркировка 2РТТ20БПЭ3Г5В содержит основные конструктивные признаки изделия:

2РТТ — серия цилиндрических пылебрызгозащищенных соединителей.
20 — условный размер корпуса.
Б — блочное, или приборное, исполнение.
П — прямой патрубок.
Э — конструкция патрубка для экранированного кабеля.
3 — три контакта.
Г — розеточная часть соединителя, с гнездовыми контактами.
5 — сочетание из трех контактов диаметром 2,5 мм.
В — всеклиматическое исполнение.

Ключевые характеристики

Разъем 2РТТ20БПЭ3Г5В рассчитан на использование в силовых и сигнальных цепях с повышенными требованиями к надежности. Корпус выполнен из металла, а контакты имеют серебряное покрытие, способствующее стабильной проводимости и снижению переходного сопротивления.

Параметр	Значение
Конструктивное исполнение	Приборная блочная розетка
Количество контактов	3
Диаметр контактов	2,5 мм
Тип контактов	Гнезда
Максимальное рабочее напряжение	850 В
Допустимая нагрузка на один контакт	До 25 А
Суммарная нагрузка	До 75 А
Сопротивление контакта	Не более 1 мОм
Рабочая температура	От −60 до +100 °C
Количество циклов сочленения	До 500
Минимальная наработка	От 1000 часов

Указанные параметры позволяют использовать соединитель для передачи питания и сигналов в условиях вибрации, перепадов температуры и иных эксплуатационных нагрузок.

Особенности конструкции

2РТТ20БПЭ3Г5В представляет собой негерметичный соединитель с прямым патрубком. Исполнение «Э» ориентировано на подключение экранированного кабеля: это помогает организовать корректное экранирование линии и уменьшить влияние электромагнитных помех на передаваемые сигналы.

Три гнездовых контакта диаметром 2,5 мм рассчитаны на коммутацию сравнительно высоких токов. Серебряное покрытие контактной группы обеспечивает низкое сопротивление электрического перехода, а металлический корпус повышает механическую стойкость разъема.

Где применяется 2РТТ20БПЭ3Г5В

Приборная розетка 2РТТ20БПЭ3Г5В может использоваться в составе промышленной, транспортной, энергетической, измерительной и специальной аппаратуры. Типичные задачи:

подключение кабельных линий к корпусу прибора или шкафа;
коммутация цепей питания;
соединение электрических модулей и блоков;
применение в оборудовании с вибрационными нагрузками;
использование в системах, работающих при низких и повышенных температурах;
организация экранированных кабельных подключений.

Соединители серии 2РТТ взаимосочленяемы с отдельными разъемами серий ШР и 2РТ-А при соблюдении соответствующих технических условий и контактных сочетаний. При подборе ответной части важно проверить тип соединителя, размер корпуса, расположение контактов, вид контактной части и требуемое климатическое исполнение.

2РТТ20БПЭ3Г5В — функциональное решение для создания прочного приборного подключения с тремя контактами, прямым патрубком и возможностью работы с экранированным кабелем.
