Назначение

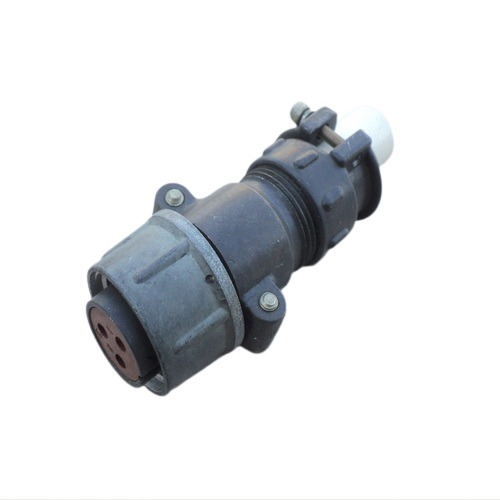

2РТТ20БПЭ3Г5В — розетка цилиндрического низкочастотного соединителя пылебрызгозащищённого исполнения. Изделие предназначено для соединения электрических цепей в радиотехнической и радиоэлектронной аппаратуре общего назначения. Допускается эксплуатация в цепях постоянного тока и переменного тока частотой до 3 МГц.

Модификация 2015 года, обозначенная индексом «5», представляет собой блочную розетку с прямым патрубком под экранированный кабель, тремя контактами и одношпоночной поляризацией. Такое исполнение обеспечивает защиту от пыли и брызг, а также правильное взаимное ориентирование ответных частей при сочленении.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели соединителя:

• рабочий ток на контакт — 25 А;
• максимальное рабочее напряжение — от 700 до 850 В;
• диаметр контакта — 2,5 мм, покрытие серебром;
• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — не менее 1000 МОм;
• рабочая температура — от минус 60 до плюс 100 °C;
• количество сочленений-расчленений — 500;
• наработка — 1000 ч;
• габаритные размеры — 42 на 30 на 30 мм;
• тип сочленения — резьбовое.

Серебряное покрытие контактов способствует стабильности переходного сопротивления, а пылебрызгозащищённое исполнение корпуса ограничивает попадание влаги и загрязнений внутрь соединителя при работе в неблагоприятных условиях.

Конструктивные особенности и применение

Конструкция

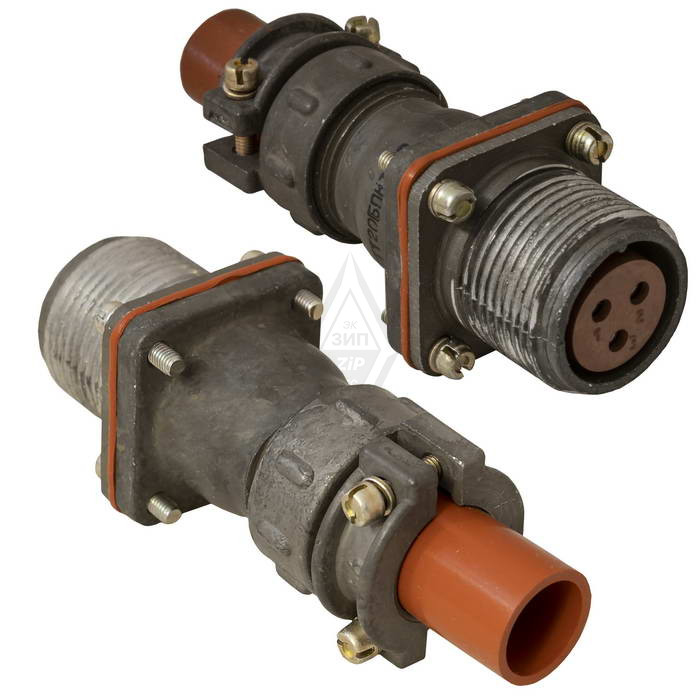

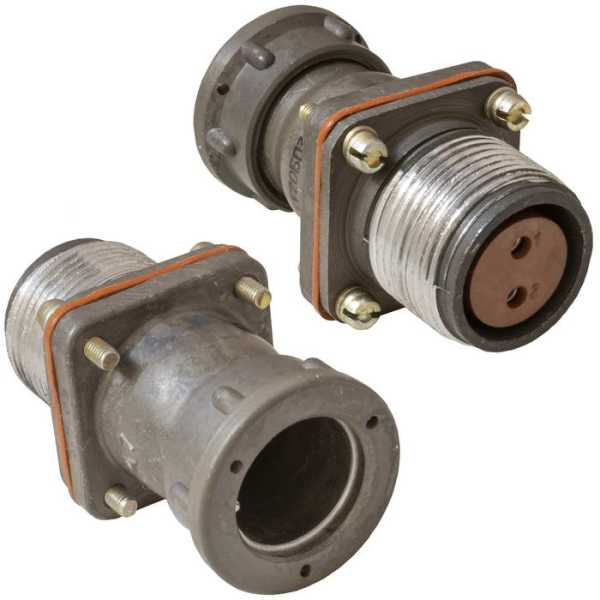

Розетка выполнена по блочной схеме и оснащена прямым патрубком для монтажа экранированного кабеля. Три контакта диаметром 2,5 мм с серебряным покрытием рассчитаны на рабочий ток 25 А. Одношпоночная поляризация исключает неправильное сочленение и гарантирует заданное взаимное положение частей соединителя. Резьбовое соединение обеспечивает механическую фиксацию и сохранение электрического контакта при вибрационных и ударных нагрузках.

Область применения

Изделие применяется в радиотехнической и радиоэлектронной аппаратуре общего назначения для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Благодаря пылебрызгозащищённому исполнению и широкому диапазону рабочих температур от минус 60 до плюс 100 °C розетка подходит для эксплуатации в составе оборудования, работающего в сложных климатических условиях.

Ресурс и эксплуатационные ограничения

Заявленный ресурс составляет 500 циклов сочленения-расчленения и наработку 1000 ч. При эксплуатации следует учитывать максимальное рабочее напряжение от 700 до 850 В и не превышать ток 25 А на контакт. Сопротивление контакта не должно превышать 1 мОм, сопротивление изоляции — быть не менее 1000 МОм; эти параметры определяют пригодность соединителя для цепей, где важны малые потери и надёжная изоляция.

Краткая сводка

1. Тип — розетка цилиндрического низкочастотного соединителя пылебрызгозащищённого исполнения.
2. Модификация — 2015 года, блочная, с прямым патрубком для экранированного кабеля.
3. Контакты — 3 шт., диаметр 2,5 мм, покрытие серебром.
4. Электрические параметры — 25 А на контакт, от 700 до 850 В, частота до 3 МГц.
5. Условия работы — от минус 60 до плюс 100 °C, 500 сочленений-расчленений, наработка 1000 ч.
6. Габариты — 42 на 30 на 30 мм, сочленение резьбовое.

Артикул изделия — 5260. Категория — 2РТТ20.
