2РТТ20БПЭ3Г38В: приборная розетка для надёжных электрических соединений

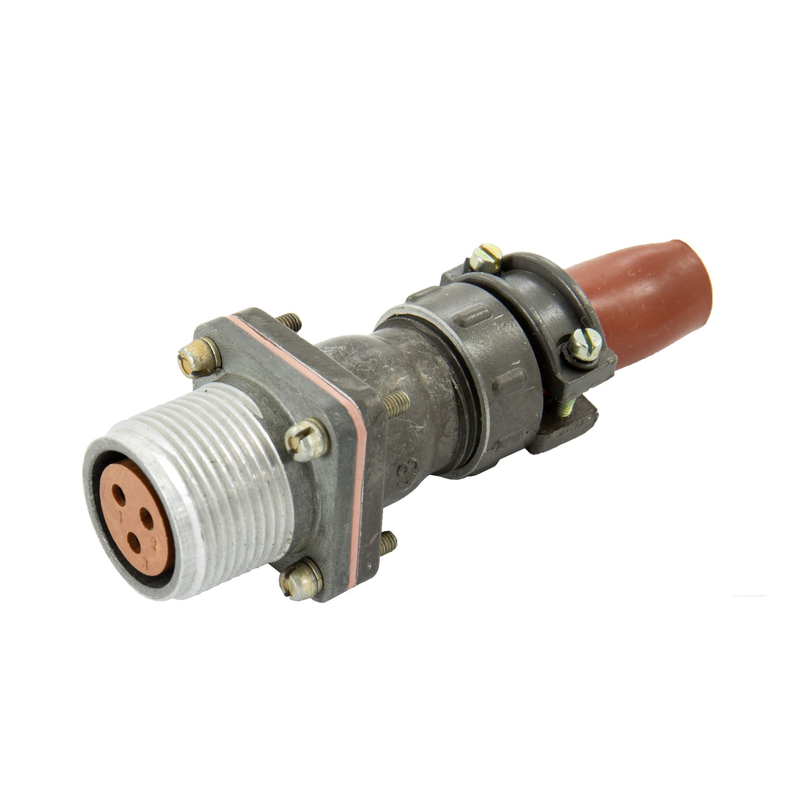

2РТТ20БПЭ3Г38В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в формате приборной (блочной) розетки с прямым патрубком. Такое изделие используют для создания разъёмных соединений в электрических цепях аппаратуры, приборов, систем управления, измерительных комплексов и другого промышленного оборудования.

Разъём рассчитан на работу с постоянным и переменным током, включая цепи с частотой до 3 МГц. Конструкция с резьбовым сочленением помогает обеспечить устойчивую фиксацию ответной части и снизить риск случайного разъединения при вибрациях и механических воздействиях.

Основные характеристики 2РТТ20БПЭ3Г38В

Маркировка 2РТТ20БПЭ3Г38В указывает на принадлежность изделия к серии 2РТТ, условный размер корпуса 20 и контактный набор 38. В данной конфигурации предусмотрено три контакта диаметром 1,5 мм. Контактная группа имеет серебряное покрытие, способствующее стабильному электрическому контакту и низкому переходному сопротивлению.

Технические показатели приведены для соединителей 2РТТ20 с трёхконтактным набором и могут уточняться по сопроводительной документации конкретной поставки.

Конструктивные особенности

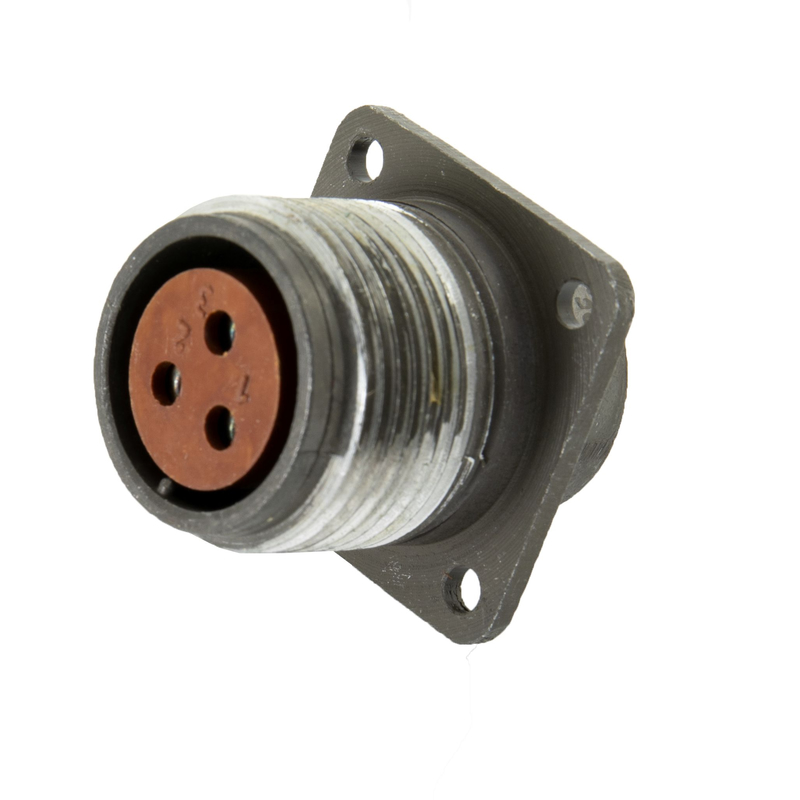

Розетка 2РТТ20БПЭ3Г38В предназначена для установки непосредственно на панель, корпус прибора или другое основание оборудования. Блочное исполнение делает соединитель удобным для стационарных устройств, где необходимо вывести электрический интерфейс наружу и обеспечить быстрое подключение ответной вилки.

Ключевые особенности конструкции:

• Резьбовое соединение для надёжной механической фиксации.

• Одношпоночная поляризация корпуса, помогающая правильно сориентировать части разъёма при подключении.

• Серебряное покрытие контактов.

• Возможность использования с экранированными и неэкранированными кабелями.

• Объёмный монтаж контактов пайкой.

• Неконструктивная герметичность: при применении во влажной, запылённой или химически активной среде следует учитывать требования к дополнительной защите узла.

Где применяется разъём

Соединитель 2РТТ20БПЭ3Г38В подходит для техники, в которой требуется компактный, прочный и ремонтопригодный разъём с тремя силовыми или сигнальными линиями. Его применяют в следующих направлениях:

• Электроизмерительные и контрольно-измерительные приборы.

• Промышленные системы автоматики и управления.

• Силовые и распределительные электрические шкафы.

• Радиоэлектронное оборудование.

• Испытательные стенды и лабораторные комплексы.

• Приборостроение, машиностроение и специальная техника.

Соединители серии 2РТТ рассчитаны на эксплуатацию при вибрационных и ударных нагрузках, а также в широком диапазоне температур. Для типоразмера 2РТТ20 указываются вибрационные воздействия в диапазоне 1–5000 Гц, температурный интервал от −60 до +100 °C и минимальная наработка 1000 часов.

Что учитывать при монтаже

Перед установкой 2РТТ20БПЭ3Г38В необходимо сверить распиновку с электрической схемой оборудования, подобрать совместимую ответную часть и соблюдать технологию пайки. Важно не превышать допустимую нагрузку по каждому контакту и по соединителю в целом, а также исключить механическое натяжение проводов после монтажа.

При эксплуатации в условиях влаги, пыли или воздействия агрессивных сред разъём следует размещать в защищённом корпусе либо использовать дополнительные меры герметизации. Резьбовое соединение рекомендуется затягивать равномерно, без перекосов и чрезмерного усилия, чтобы сохранить целостность контактов и изоляционной вставки.

2РТТ20БПЭ3Г38В — практичное решение для формирования надёжного трёхконтактного разъёмного соединения в промышленной и приборной электротехнике, где особенно важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.
