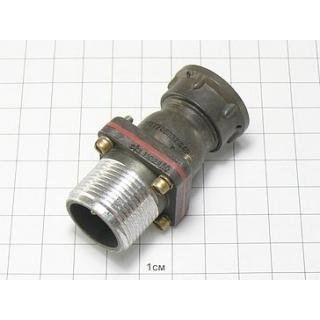

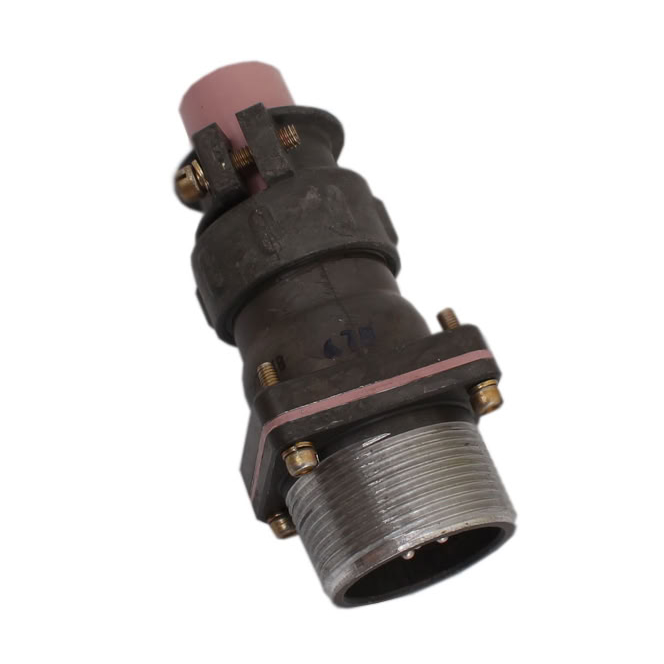

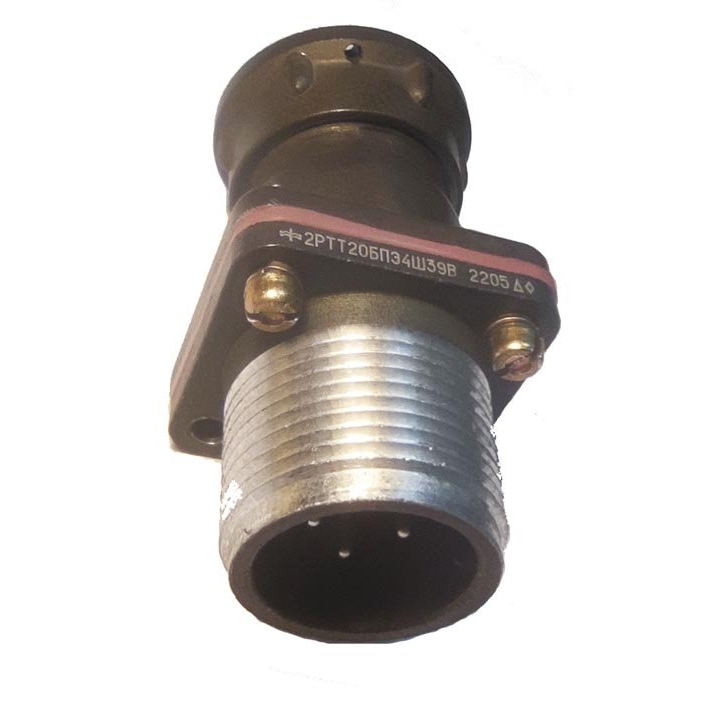

2РТТ20БПЭ2Ш4В 2024г «ОТК» Каскад

Цена:

2100 ₽

В наличии: 92 шт.

Производитель: Каскад

Технические характеристики

2РТТ20БПЭ2Ш4В Каскад с приёмкой «ОТК» — это низкочастотный цилиндрический разъём серии 2РТТ от НПО «Каскад», предназначен качественной и надёжной коммутации в радиоэлектронном и промышленном оборудовании.

Это вилка приборная (блочная) с прямым патрубком и гайкой для экранированного кабеля , выполненная по общепромышленному исполнению.
Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение), что делает его пригодным для промышленной и радиотехнической аппаратуры.

Номинальный ток на один контакт — до 25 А, суммарный ток на сборку — до 50 А.
Сопротивление контакта не более 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

2РТТ20БПЭ2Ш4В — цилиндрический, негерметичный, пылевлагозащищённый соединитель с резьбовой фиксацией корпуса, для объемного монтажа.
Рабочий диапазон температур окружающей среды — примерно от −60 до +100 °С, что позволяет использовать изделие в «всеклиматическом» и тропическом исполнении.

Минимальная наработка — 1000 часов, число сочленений–расчленений — не менее 500.
Механизм рассчитан на вибрацию до около 300 м/с² и ударные нагрузки до порядка 10 000 м/с² одиночного действия, что отвечает требованиям применения в изделиях, подверженных динамическим воздействиям.

Приёмка «ОТК» означает, что изделие прошло входной контроль и соответствует базовым техническим условиям НПО «Каскад» для соединителей серии 2РТТ (общепромышленное исполнение).
Такой вариант подходит для использования в типовой промышленной аппаратуре, когда не требуется отдельная военная или специальная приёмка (например, «ВП» или «ОС»).

Описание

Назначение соединителя

2РТТ20БПЭ2Ш4В с приёмкой «ОТК» — это низкочастотный цилиндрический разъём серии 2РТТ производства НПО «Каскад». Изделие предназначено для качественной и надёжной коммутации в радиоэлектронном и промышленном оборудовании. Разъём относится к классу приборных (блочных) вилок и применяется для объёмного монтажа внутри аппаратуры, где требуется стабильное электрическое соединение при повышенных токах и напряжениях.

Конструктивные особенности

Соединитель выполнен в общепромышленном исполнении. Корпус имеет прямой патрубок и гайку для экранированного кабеля, что позволяет организовать надёжное экранированное подключение. Фиксация корпуса — резьбовая. Разъём является цилиндрическим, негерметичным и пылевлагозащищённым, что обеспечивает защиту от пыли и влаги при эксплуатации в составе оборудования.

Ключевые характеристики, подтверждённые для данной модели:

Номинальный ток на один контакт — до 25 А.
Суммарный ток на сборку — до 50 А.
Рабочее напряжение — до 850 В (амплитудное значение).
Рабочая частота — до 3 МГц (постоянный и переменный ток).
Сопротивление контакта — не более 1 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в диапазоне температур окружающей среды примерно от −60 до +100 °С, что позволяет применять его во «всеклиматическом» и тропическом исполнении. Механизм выдерживает вибрацию с ускорением до около 300 м/с² и ударные нагрузки одиночного действия порядка 10 000 м/с², что соответствует требованиям к изделиям, подверженным динамическим воздействиям.

Показатели долговечности:

Минимальная наработка — 1000 часов.
Число сочленений–расчленений — не менее 500.

Приёмка и область применения

Приёмка «ОТК» означает, что изделие прошло входной контроль и соответствует базовым техническим условиям НПО «Каскад» для соединителей серии 2РТТ общепромышленного исполнения. Такой вариант подходит для типовой промышленной аппаратуры, когда не требуется отдельная военная или специальная приёмка (например, «ВП» или «ОС»).

Соединитель востребован в радиотехнической и промышленной аппаратуре, в устройствах коммутации силовых и сигнальных цепей, в оборудовании с экранированными кабелями. Год выпуска — 2024.
