Назначение соединителя

2РТТ20БПЭ2Ш4В производства завода «Элекон» (приёмка «ОТК») представляет собой низкочастотный цилиндрический соединитель пылебрызгозащищённого типа с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основное назначение — обеспечение надёжного электрического соединения в составе промышленных электрических систем, где предъявляются повышенные требования к защите контактной группы от пыли и брызг. Соединитель применяется в различных модификациях серии 2РТТ и служит для коммутации цепей в условиях воздействия неблагоприятных факторов внешней среды.

Конструктивные особенности

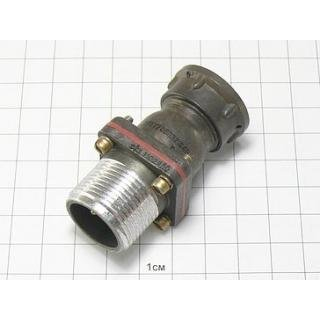

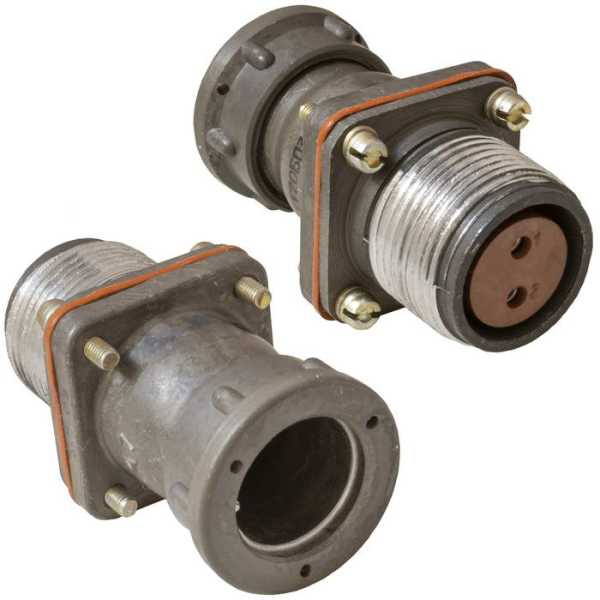

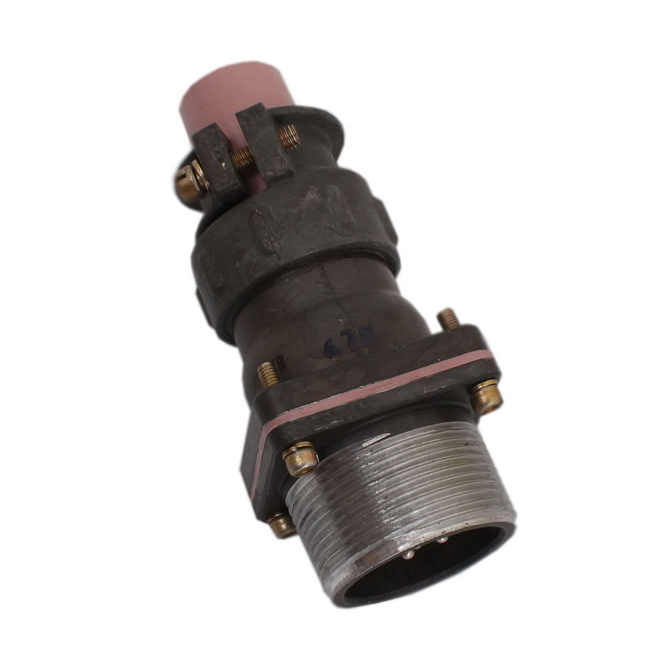

Изделие выполнено в виде блочной вилки с прямым патрубком и гайкой для монтажа экранированного кабеля. Такая конструкция обеспечивает механическую прочность соединения и возможность подключения экранированных линий передачи сигнала. Резьбовая фиксация сочленённого положения исключает самопроизвольное разъединение под воздействием вибрации или механических нагрузок.

Соединитель относится к приборам объёмного монтажа, что позволяет выполнять коммутацию непосредственно в корпусе блока. Изделие характеризуется теплостойкостью и тропикоустойчивостью, то есть сохраняет рабочие параметры при повышенных температурах и в условиях влажного тропического климата.

• Тип: низкочастотный цилиндрический соединитель
• Исполнение: блочная вилка с прямым патрубком и гайкой
• Фиксация: резьбовая
• Защита: пылебрызгозащищённое исполнение
• Монтаж: объёмный, под экранированный кабель
• Свойства: теплостойкость, тропикоустойчивость

Область применения

Соединитель 2РТТ20БПЭ2Ш4В применяется в электрических системах, где требуется защита контактных соединений от пыли и брызг. Благодаря резьбовой фиксации и блочному исполнению изделие востребовано в промышленном оборудовании, приборах и устройствах, работающих в цепях постоянного и переменного тока с частотой до 3 МГц.

Изделие подходит для надёжного соединения в производственных условиях, в том числе при воздействии повышенных температур и влажности. Область применения охватывает различные модификации серии 2РТТ, что делает соединитель универсальным решением для коммутации экранированных кабельных линий.

Технические характеристики и соответствие стандартам

Соединитель рассчитан на рабочее напряжение до 850 В (амплитудное значение) и частоту до 3 МГц. Производитель — завод «Элекон». Серия соответствует ГОСТ или техническим условиям ГЭ0.364.120ТУ.

1. Приёмка: «ОТК»
2. Год выпуска: 2024
3. Артикул: 5255
4. Категория: 2РТТ20
5. Производитель: Элекон

Таким образом, 2РТТ20БПЭ2Ш4В является надёжным соединительным элементом для ответственных электрических цепей, где необходимы пылебрызгозащита, теплостойкость и тропикоустойчивость в сочетании с резьбовой фиксацией сочленённого положения.
