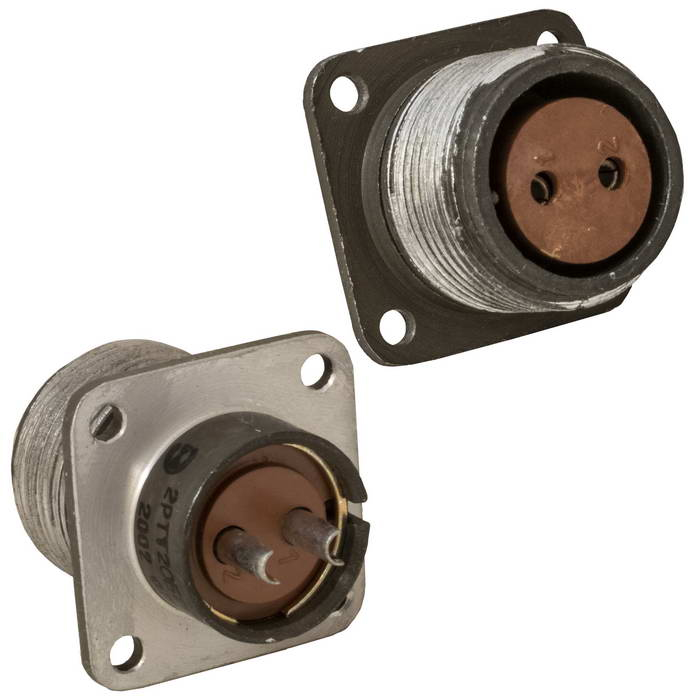

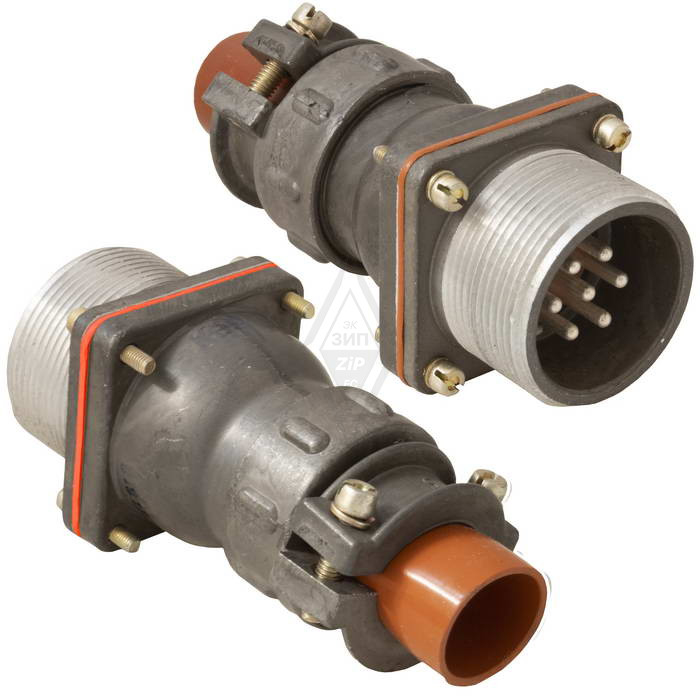

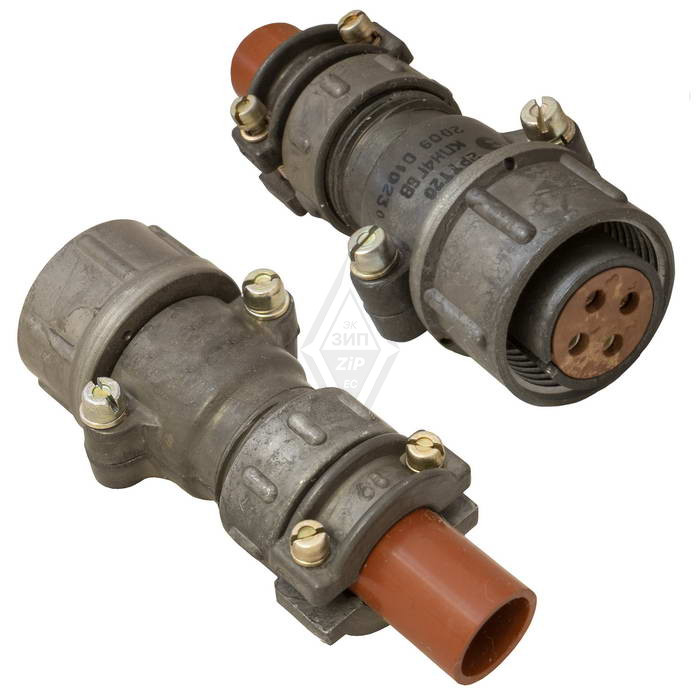

2РТТ20БПЭ2Г4В — блочная розетка для надежных электрических соединений

2РТТ20БПЭ2Г4В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде блочной розетки с прямым патрубком. Разъем предназначен для создания разъемных соединений в цепях постоянного и переменного тока, а также для подключения экранированных кабелей в составе электрооборудования, радиоаппаратуры, приборных комплексов и систем управления.

Модель рассчитана на эксплуатацию в условиях, где особенно важны надежность контакта, стойкость к вибрациям и удобство многократного соединения кабельных линий. Резьбовая фиксация обеспечивает прочное сочленение частей разъема, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Расшифровка обозначения 2РТТ20БПЭ2Г4В

Маркировка содержит основные конструктивные признаки изделия:

Таким образом, 2РТТ20БПЭ2Г4В представляет собой двухконтактную блочную розетку в корпусе условного размера 20, оснащенную прямым патрубком для экранированного кабеля.

Технические особенности разъема

Соединитель рассчитан на использование в электрических цепях с рабочим напряжением до 850 В и частотой до 3 МГц. Контактная группа включает два контакта диаметром 2,5 мм; для такой конфигурации указывается допустимая токовая нагрузка до 25 А на один контакт и до 50 А суммарно.

Ключевые характеристики 2РТТ20БПЭ2Г4В:

• Два силовых контакта диаметром 2,5 мм.

• Серебряное покрытие контактов для стабильной проводимости и снижения переходного сопротивления.

• Монтаж проводников методом пайки.

• Резьбовое соединение с ответной частью.

• Одношпоночная поляризация корпусов.

• Блочная конструкция, подходящая для установки на панель, корпус прибора или оборудование.

• Прямой патрубок для организации ввода экранированного кабеля.

• Негерметичное исполнение с пылебрызгозащитными свойствами при применении предусмотренных резиновых элементов.

• Минимальное сопротивление изоляции в нормальных климатических условиях — 5000 МОм.

• Ресурс — до 500 циклов сочленения и расчленения.

Где применяется 2РТТ20БПЭ2Г4В

Разъем 2РТТ20БПЭ2Г4В применяется там, где требуется быстрое, надежное и обслуживаемое подключение кабельных линий. Блочная розетка подходит для стационарной установки на электрических шкафах, приборных панелях, корпусах контрольно-измерительных устройств и радиоэлектронных блоках.

Типичные области использования:

• Электротехнические и радиоэлектронные устройства.

• Контрольно-измерительная аппаратура.

• Промышленные системы автоматики.

• Системы связи и передачи сигналов.

• Испытательные стенды и лабораторное оборудование.

• Оборудование с экранированными кабельными трассами.

• Приборы, эксплуатируемые при вибрации, температурных перепадах и других внешних воздействиях.

Всеклиматическое исполнение позволяет применять соединитель в широком температурном диапазоне: ориентировочно от −60 °C до +100 °C. Конструкция также предусматривает устойчивость к вибрационным и ударным нагрузкам, что делает разъем востребованным в оборудовании с повышенными требованиями к механической надежности.

Совместимость и преимущества

Серия 2РТТ конструктивно совместима с отдельными соединителями серий ШР и 2РТ-А, если их исполнение соответствует требованиям взаимного сочленения. Это удобно при модернизации ранее выпущенного оборудования и при формировании унифицированных кабельных соединений.

Основные преимущества 2РТТ20БПЭ2Г4В — компактный корпус, двухконтактная силовая схема, резьбовая фиксация, возможность работы с экранированным кабелем и всеклиматическое исполнение. При подборе ответной части следует учитывать тип соединителя, размер корпуса 20, конфигурацию контактов 4, назначение части разъема и соответствие требованиям конкретной электрической схемы.
