Назначение

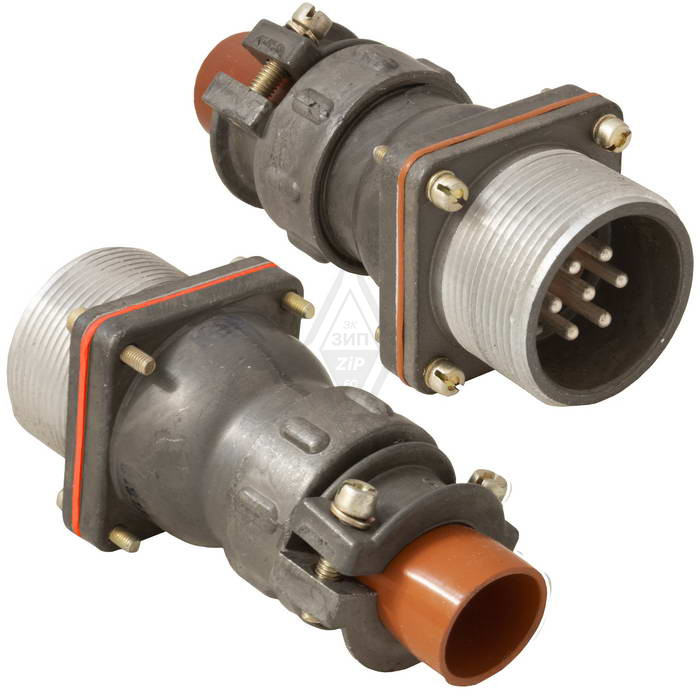

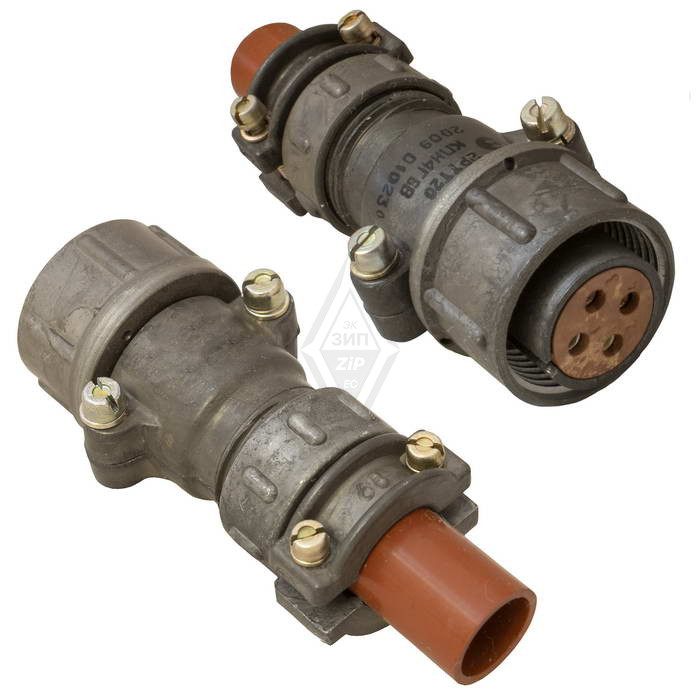

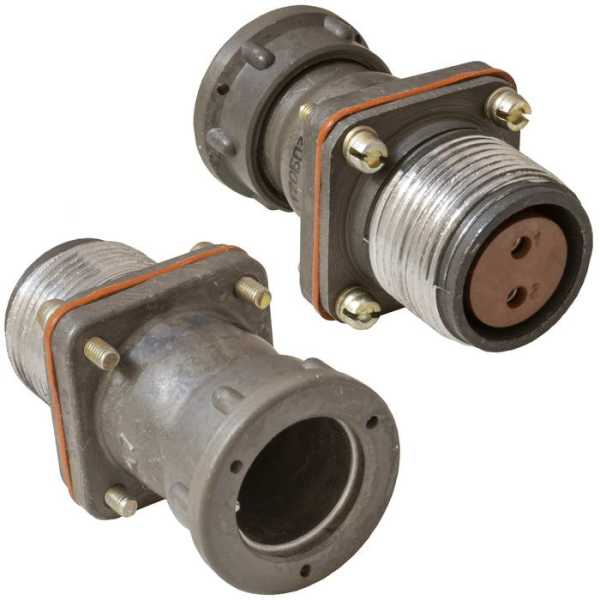

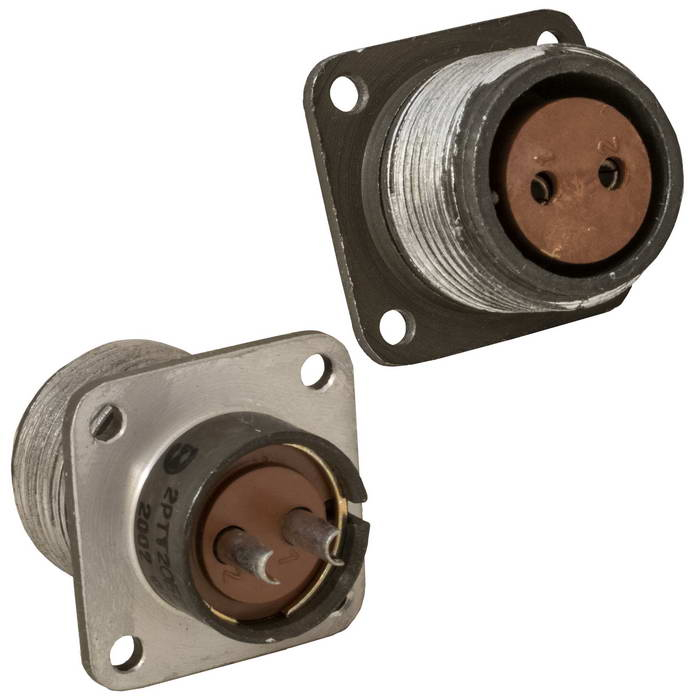

2РТТ20БПЭ2Г4В — это блочная розетка, представляющая собой цилиндрический низкочастотный соединитель теплостойкого и тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель применяется для коммутации электрических цепей в составе радиоэлектронной аппаратуры, где требуется надёжное соединение при воздействии неблагоприятных внешних факторов. Артикул товара — 5254, категория — 2РТТ20. Производитель в предоставленных данных не указан.

Технические характеристики

• Тип: блочная розетка, цилиндрический низкочастотный соединитель.
• Условный размер корпуса: 20.
• Количество контактов: 4.
• Диаметр контактов: 2,5 мм.
• Максимальная токовая нагрузка: до 25 А на контакт.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Частотный диапазон: до 3 МГц.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Ресурс: не менее 1000 часов наработки и 500 циклов сочленений-расчленений.
• Материал контактов: серебро.
• Сопротивление контакта: не более 1 мОм.
• Корпус: не герметичный, всеклиматического исполнения, с прямым патрубком и гайкой для монтажа экранированного кабеля.

Условия эксплуатации

Соединитель устойчив к вибрациям в диапазоне от 1 до 5000 Гц, ударам с ускорением до 1500 метров на секунду в квадрате, повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия и пониженному давлению 1,3 умножить на 10 в степени минус 4 Па. Срок сохраняемости изделия — до 15 лет.

Теплостойкое и тропикоустойчивое исполнение позволяет использовать розетку в условиях резких перепадов температуры и повышенной влажности. Резьбовая фиксация обеспечивает стабильное механическое соединение и предотвращает самопроизвольное расчленение.

Применение

Благодаря совокупности характеристик 2РТТ20БПЭ2Г4В часто применяется в радиотехнической и радиоэлектронной аппаратуре для надёжного соединения в сложных условиях. Изделие подходит для цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

• Радиотехническая аппаратура.
• Радиоэлектронная аппаратура.
• Электрические цепи постоянного и переменного тока.
• Условия повышенной влажности, вибраций и пониженного давления.
• Монтаж экранированного кабеля с использованием прямого патрубка и гайки.

Максимальная токовая нагрузка до 25 А на контакт и четыре контакта диаметром 2,5 мм делают соединитель пригодным для передачи электрических сигналов и питания в составе соответствующего оборудования. Материал контактов — серебро, сопротивление контакта — не более 1 мОм.
