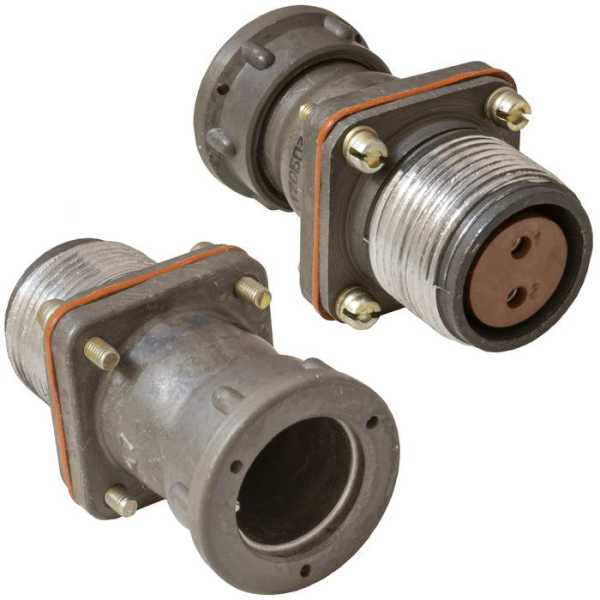

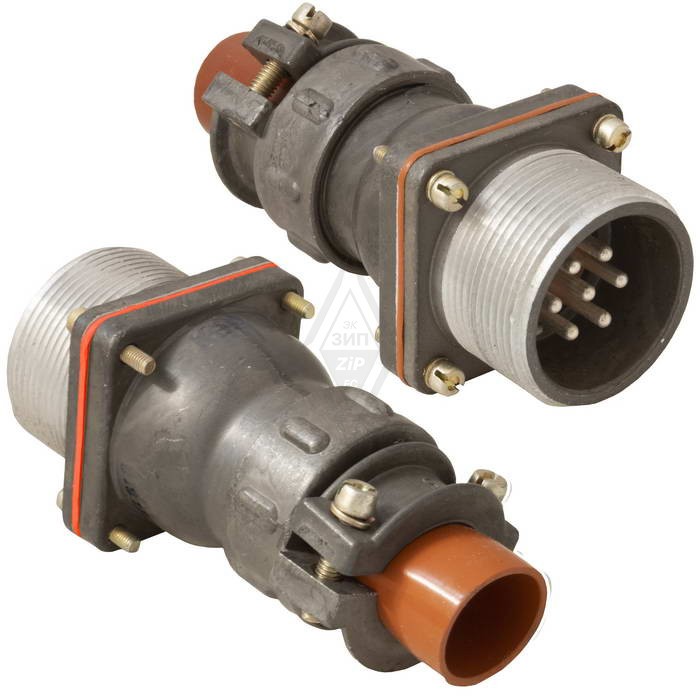

Назначение соединителя 2РТТ20БПЭ2Г4В

Разъем 2РТТ20БПЭ2Г4В — это цилиндрический низкочастотный пылебрызгозащищенный соединитель российского производства, предназначенный для работы в электрических цепях постоянного и переменного тока. Основное назначение изделия — обеспечение надежного электрического контакта в условиях, где предъявляются повышенные требования к устойчивости к внешним воздействиям.

Соединитель применяется в радиоэлектронной аппаратуре, автоматике, промышленных и транспортных устройствах. Он востребован там, где требуется стабильное соединение при наличии вибрации, механических ударов и перепадов температуры.

Технические характеристики

• Максимальное напряжение цепи (амплитудное значение) — до 850 В.
• Максимальная рабочая частота — до 3 МГц.
• Количество контактов — 2, диаметр каждого около 2,5 мм.
• Максимальная токовая нагрузка — до 25 А на один контакт, суммарно до 50 А.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Количество сочленений–расчленений — до 500 циклов.
• Минимальная наработка — не менее 1000 часов.
• Исполнение — негерметичное, всеклиматическое.
• Рабочий диапазон температур — от примерно −60 до +100 °C.

Расшифровка обозначения 2РТТ20БПЭ2Г4В

Маркировка соединителя содержит информацию о его конструкции и исполнении. Понимание обозначения помогает правильно подобрать изделие под конкретную задачу.

• 2РТТ — тип соединителя: цилиндрический низкочастотный пылебрызгозащищенный.
• 20 — условный размер корпуса, диаметр присоединительной резьбы порядка 20 мм.
• Б — блочный (приборный) корпус, предназначенный для монтажа непосредственно в панель прибора или корпус устройства.
• П — прямой патрубок, то есть отсутствие углового изгиба.
• Э — серебряное покрытие контактов.

Устойчивость к внешним воздействиям

Соединитель 2РТТ20БПЭ2Г4В рассчитан на эксплуатацию в жестких условиях. Он устойчив к вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с².

Изделие также выдерживает механические удары: одиночные — с ускорением до 10 000 м/с², многократные — до 1500 м/с². Благодаря этому соединитель подходит для применения в транспортных и промышленных системах, где возможны значительные динамические нагрузки.

Область применения

Блочный корпус позволяет устанавливать разъем непосредственно в панель прибора, что удобно при компоновке пультов, шкафов управления и блоков аппаратуры. Прямой патрубок упрощает подключение кабеля без угловых переходов.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и подходит для цепей с повышенной токовой нагрузкой. Соединитель может использоваться в цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В.

Всеклиматическое исполнение и широкий температурный диапазон делают 2РТТ20БПЭ2Г4В пригодным для эксплуатации как в закрытых помещениях, так и на открытом воздухе в составе промышленного и транспортного оборудования.
